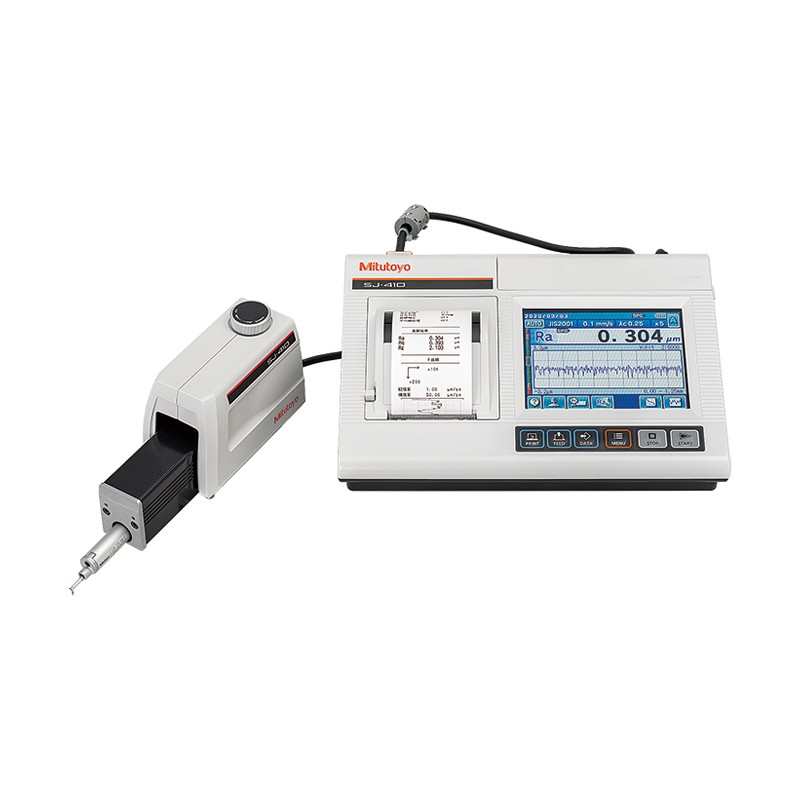

型号

SJ-411

SJ-412

货号

178-580-11DC

178-580-12DC

178-582-11DC

178-582-12DC

测量范围

X轴

25 mm

50 mm

Z轴(检出器)

800 µm、80 µm、8 µm

※根据测针选件，最大可达2,400 µm

检出器

检出方式

差动电感

分辨力

0.01 µm(800 µm量程)、0.001 µm(80 µm量程)、0.0001 µm(8 µm量程)

测针尖端形状(角度/半径)

60°/2 µm

90°/5 µm

60°/2 µm

90°/5 µm

测力

0.75 mN

4 mN

0.75 mN

4 mN

导头曲率半径

40 mm

测量方法

无轨式 / 有轨式(切换)

驱动器(X轴)

测量速度

0.05、0.1、0.2、0.5、1.0 mm/s

驱动速度

0.5、1、2、5 mm/s

直线度

0.3 µm / 25 mm

0.5 µm / 50 mm

上下倾斜装置

上下移动量

10 mm

倾斜调整角度

±1.5°

适用标准

JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA

参数

Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax※1, Rz1max※2, S, HSC, RzJIS※3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp※4, Htp※4, R, Rx, AR, W, AW, Wx, Wte 支持用户自定义

评价轮廓

截面轮廓、粗糙度轮廓、DF轮廓、波纹轮廓、粗糙度Motif轮廓、波纹Motif轮廓

分析图表

负荷曲线、振幅分布曲线

轮廓补偿

抛物线、双曲线、椭圆、圆、二次曲线、倾斜补偿、无补偿

滤光片

2CR、PC75、高斯

截止波长

λc

0.08、0.25、0.8、2.5、8 mm

λs ※5

2.5、8、25 µm

基准长度

0.08、0.25、0.8、2.5、8、25 mm

区间数

×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20

任意长度

0.1～25 mm

0.1～50 mm

演算 显示部

自定义功能

可以选择要显示 / 演算的参数

简易轮廓分析功能

阶差、阶差量、面积、坐标差

D.A.T功能

辅助无轨测量时的调平

实时取样功能

保持驱动器停止状态下输入检出器的位移

统计处理

最多可使用3个参数进行最大值、最小值、平均值、

标准偏差、合格率、直方图的演算

合格与否判断※6

最大值规则 /16％规则 / 平均值规则 / 标准偏差 (1σ, 2σ, 3σ)

测量条件的保存

最多10个(演算显示部)

打印功能

(内置热敏打印机)

测量条件 / 演算结果 / 合格与否判断结果 /

每个区间的演算结果 / 公差值 / 评价轮廓 / 显示曲线 / 负荷曲线 /

振幅分布曲线 / 环境设置项目 / 统计结果(柱状图)

显示语言

支持 16 种语言 ( 日语、 英语、 德语、

法语、 意大利语、 西班牙语、 葡萄牙语、 韩语、

中文 ( 简体、 繁体 )、 捷克语、 波兰语、

匈牙利语、 土耳其语、 瑞典语、 荷兰语 )

保存功能

内置存储器：测量条件(10个)

存储卡(选件)：测量条件500个、测量数据10000个、画面数据500个、文本数据10000个、 统计数据500个、设备设置状态备份1个、跟踪10数据保存10个

外部输入输出功能

USB I/F、 Digimatic 输出、 RS-232C I/F、 脚踏开关 I/F

电源

电池

※充电时间/可测量次数

内置电池 (Ni-MH 充电电池 )/AC 适配器双电源

※ 内置电池充电时间 ： 约 4 小时 ( 可能因环境温度而异 )

※ 可测量次数 ： 约 1000 次 ( 可能因使用条件、 环境等而异 )

最大消耗功率

50 W

外观尺寸

(W×D×H)

演算显示部

275×198×109 mm

上下倾斜装置

130.9×63×99 mm

驱动器

128×35.8×46.6 mm

154.5×35.8×46.6 mm

质量

演算显示部

1.7 kg

上下倾斜装置

0.4 kg

驱动器

0.6 kg

0.64 kg

标准附件

检出器※7/ 标准测针※8

178-601 粗糙度标准片(Ra3 µm) AC适配器、电源线、一字螺丝刀、

270732 打印纸(标准用纸：5个装) 十字螺丝刀、内六角扳手、触控笔用挂绳、

12BAL402 液晶保护膜(1片) 使用说明书、速查手册、保证书

12BAG834 触控笔

12AAN041 手提箱
