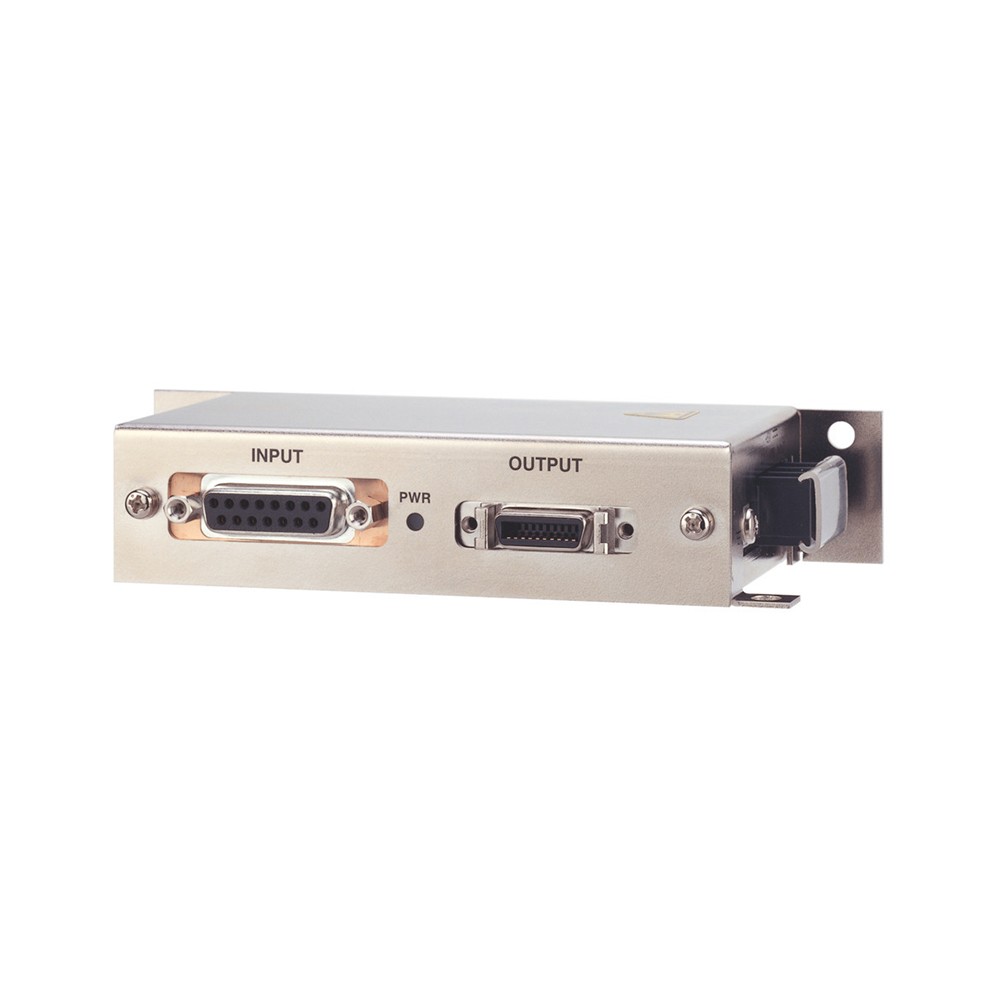

PSU-250系列 串行信号转换装置
PSU-250系列是将本公司直线栅尺输出的正弦波信号转换为串行信号的接口装置。
输出相当于主信号(正弦波)400分割的串行数据。
PSU-251可以连接三菱电机株式会社伺服放大器 MR-J4系列。※1
PSU-252可以连接松下株式会社伺服放大器MINAS系列。※1
技术参数
货号 | 539-006 | 539-007 |
项目 | PSU-251 | PSU-252 |
轴数 | 1轴 | 1轴 |
输入规格 | 二相正弦波信号和标准电压、原点信号、栅尺报警信号 最大输入频率：500kHz |
输出规格 | 三菱电机株式会社制 MR-J4系列高速串行数据※1 | 松下株式会社制造 MINAS A5系列※1 |
分割数 | 400分割 |
功能 | 报警检出 ： 检出栅尺断线、短路、异常 报警输出 ： 输出到串行通信的数据状态和PWR灯闪烁或PWR灯亮灯 |
供电电源 | 从伺服放大器供电 ：DC5V±5% 外部电源供电 ：DC5V±5% 供电选择通过外部电源供电用端子台的短接片切换 选择伺服放大器或外部电源供电时， 请参照伺服放大器的电源规格(尤其是最大供电电流) 及所用栅尺的电源规格。 |
消耗电流 | 150mA(不包括栅尺) |
储存温度范围 | -20℃～70℃ |
动作温度范围 | 0℃～40℃ |
