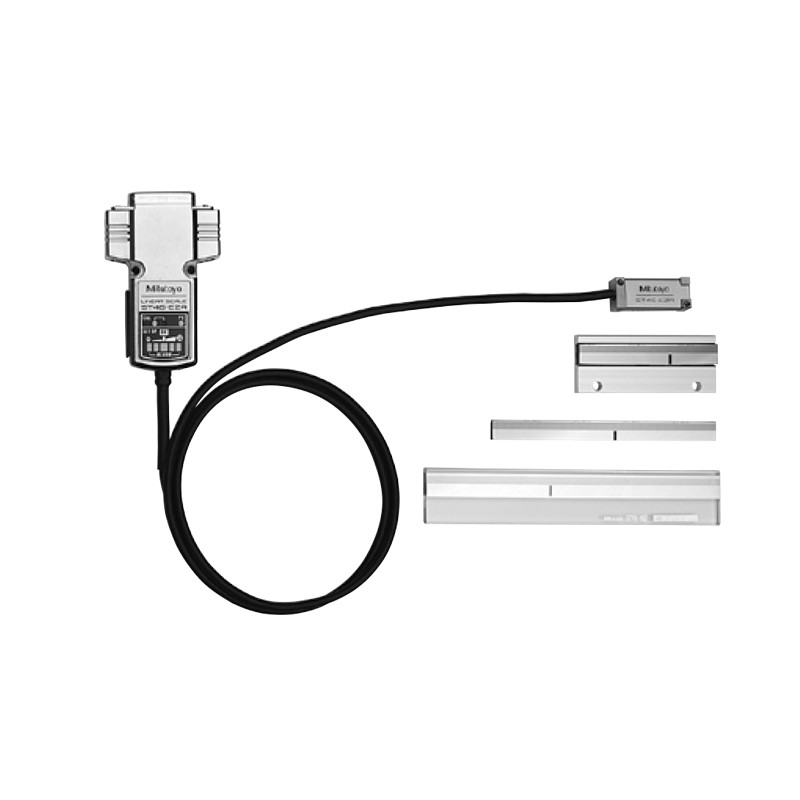

ST46-EZA 控制用直线栅尺（敞开式）
配备通过按钮控制的“信号自动调节功能(EZA功能)”。
连接器外壳上配备“安装指示器”，可在安装读数头时确认信号强度(无需示波器和PC)。
通过连接PC，可以实现“信号强度确认”、“参数设定”(选件：应用程序)。
在连接器外壳内配置I/F电路，实现“省空间化”。
金属带栅尺型的安装截面积为12.5×9.325mm，可实现省空间的设计。
备有玻璃栅尺和金属带栅尺。
技术参数
项目/型号 | ST46-EZA |
检测方式 | 反射光电线性编码器 |
栅尺规格 | 玻璃规格 | 金属带规格 |
主尺刻度间距 | 20µm |
输出信号波形 | B型：二相方波，原点脉冲，外部复位输入C型：二相方波，原点脉冲，二相正弦波 |
有效测量长度 | 10～3000mm |
指示精度 (在20℃下) | 有效测量长度 10～300 mm ： ±1 µm 有效测量长度 350～500 mm ： ±2 µm 有效测量长度 600～1000 mm： ±3 µm 有效测量长度1100～3000 mm：±3 µm/m | 有效测量长度 10～1000mm ： ±5µm 有效测量长度1100～3000mm ： ±5µm/m (以上精度适用于单个栅尺。如采用两端固定， 请在拉伸固定后，实施两点间补偿) |
热膨胀系数 | ≈8×10-6/K | ≈11×10-6/K ※安装部件的材质相当于铁时 |
栅尺原点 | 有(50mm间距、10～80mm：中央1点) |
最大响应速度 | 2600m/s (正弦波振幅-3dB) |
供电电源电压 | DC5V±5% |
最大消耗电流 | 250mA |
使用温度/湿度范围 | 0～40℃ 20%～80%RH(无冷凝) |
储存温度/湿度范围 | -20～60℃ 20%～80%RH(无冷凝) |
