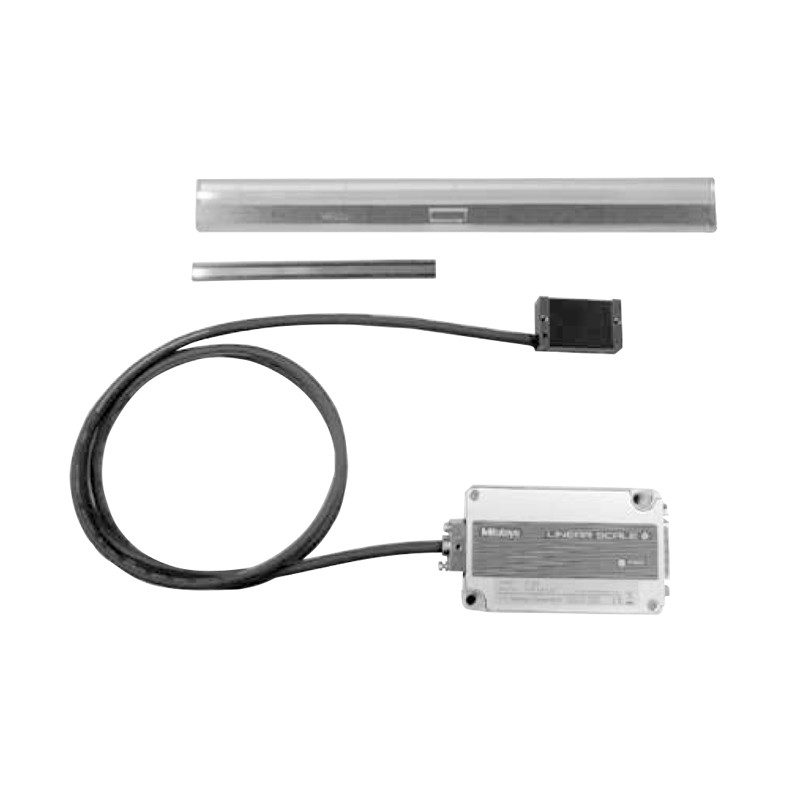

ST系列 制用直线栅尺（敞开式）
指示精度±0.5μm(最大有效测量长度300mm)的高精度型。
实现了薄形读数头(厚11.5mm)。
最大有效测量长度为3000mm，也可用于大型装置。
每种信号输出规格备有4个型号。
带信号异常时的LED显示功能。
技术参数
项目/型号 | ST36A | ST36B | ST36C | ST36D |
检测方式 | 反射型光电式线性编码器 |
主尺刻度间距 | 8µm |
主信号输出间距 | 4µm |
输出信号波形 | 二相正弦波 | 二相方波(复位输入规格) | 二相方波 二相正弦波 | 差动1Vpp正弦波 |
有效测量长度 | 10～3000mm |
指示精度(20℃) | 有效测量长度 10 ～300mm ：±0.5µm 有效测量长度 350 ～500mm ： ±1.0µm 有效测量长度 600 ～1000mm ：±2.0µm 有效测量长度1100 ～3000mm ：±2.0µm/m |
热膨胀系数 | ≈8×10-6/K |
最大响应速度 | 1200mm/s(正弦波输出时) ※二相方波输出规格请参阅P9 |
栅尺原点※ | 有(50mm间距、10～80mm：中央1点) |
供电电源 | DC5V±5% |
最大消耗电流 | 120mA | 250mA | 190mA |
使用温度/湿度范围 | 0～40℃ 20～80%RH(无冷凝) |
储存温度/湿度范围 | -20～60℃ 20～80%RH(无冷凝) |
报警显示功能 | 通过I/F Box的LED显示栅尺的报警 |
