项 目/类型

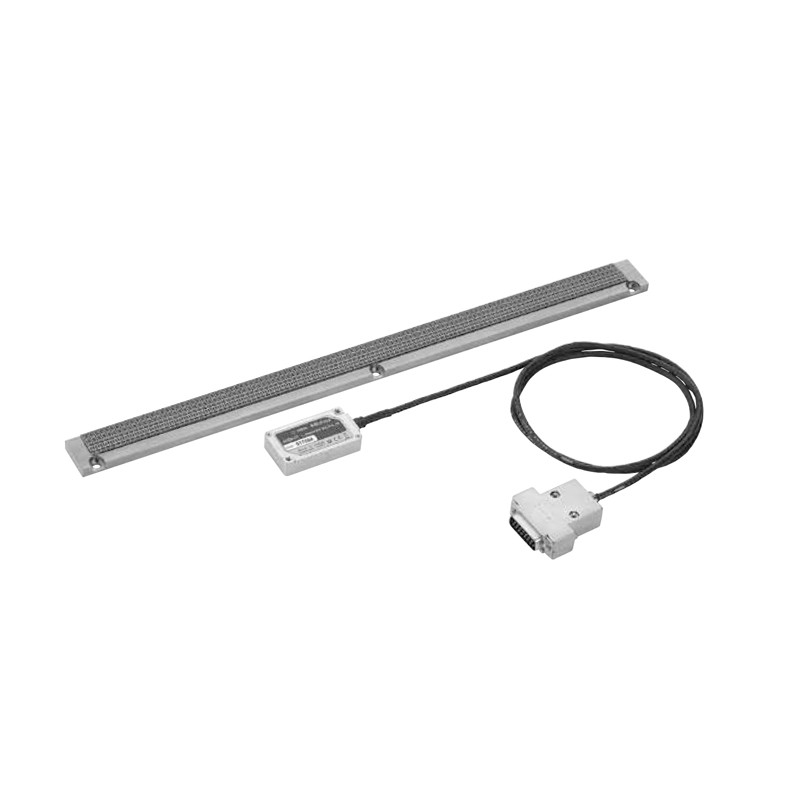

基板栅尺型

分辨力

0.1µm

检测方式

电磁感应式**位置检测方式※

形态

敞开式栅尺

有效测量长度(精度保证范围)

100～3000mm

3200～6000mm

指示精度(20℃)

(5+5L0 /1000)µm L0：有效测量长度mm

(5+5L0 /1000)µm L0：有效测量长度mm

最大响应速度

5000 mm/s

热膨胀系数

≈12×10^-6/K

使用条件

温度

0～50℃

湿度

20～80%RH(无冷凝)

20～70%RH(无冷凝)

保存条件

温度

-20～70℃

-20～60℃

湿度

20～80%RH(无冷凝)

20～70%RH(无冷凝)

电源电压

5V±10%(读数头部)

(纹波＋尖峰噪声成分为100mV以下)

消耗电流

270mA (Max.)

耐振动特性

300m/s2 (55～2000Hz)

耐冲击性

500m/s2(1/2sin, 11ms)

读数头电缆

长度 / 电缆直径

1m / ø3.8mm (高屈曲电缆)

连接器

D-sub(15引脚 插头) 连接器(非防水)

D-sub(9引脚 插口) 连接器(非防水)： 适用于ST788A

最大信号电缆长度

最长29m(包括读数头电缆在内的长度)(请参阅使用说明书)

检出器安装

上、侧 各1处

电缆出口方向

4方向(上、下、左、右)可选

EMC标准

已取得CE标志

货号

型号

有效测量长度L0(mm)

最大移动长度(mm)

L1(mm)

L2(mm)

L3(mm)

n

L4(mm)

安装孔数

Z

579-301*□8

ST7◇8(A)-100A-*

100

110

180

90

80

2

－

3

579-302*□8

ST7◇8(A)-200A-*

200

210

280

140

130

579-303*□8

ST7◇8(A)-300A-*

300

310

380

190

180

579-304*□8

ST7◇8(A)-400A-*

400

410

480

240

230

579-305*□8

ST7◇8(A)-500A-*

500

510

580

290

200

80

5

579-306*□8

ST7◇8(A)-600A-*

600

610

680

340

130

579-307*□8

ST7◇8(A)-700A-*

700

710

780

390

180

579-308*□8

ST7◇8(A)-800A-*

800

810

880

440

230

579-309*□8

ST7◇8(A)-900A-*

900

910

980

490

4

80

7

579-310*□8

ST7◇8(A)-1000A-*

1000

1010

1080

540

130

579-311*□8

ST7◇8(A)-1100A-*

1100

1110

1180

590

180

579-312*□8

ST7◇8(A)-1200A-*

1200

1210

1280

640

230

579-313*□8

ST7◇8(A)-1300A-*

1300

1310

1380

690

6

80

9

579-314*□8

ST7◇8(A)-1400A-*

1400

1410

1480

740

130

579-315*□8

ST7◇8(A)-1500A-*

1500

1510

1580

790

180

579-316*□8

ST7◇8(A)-1600A-*

1600

1610

1680

840

230

579-317*□8

ST7◇8(A)-1700A-*

1700

1710

1780

890

8

80

11

579-318*□8

ST7◇8(A)-1800A-*

1800

1810

1880

940

130

579-319*□8

ST7◇
