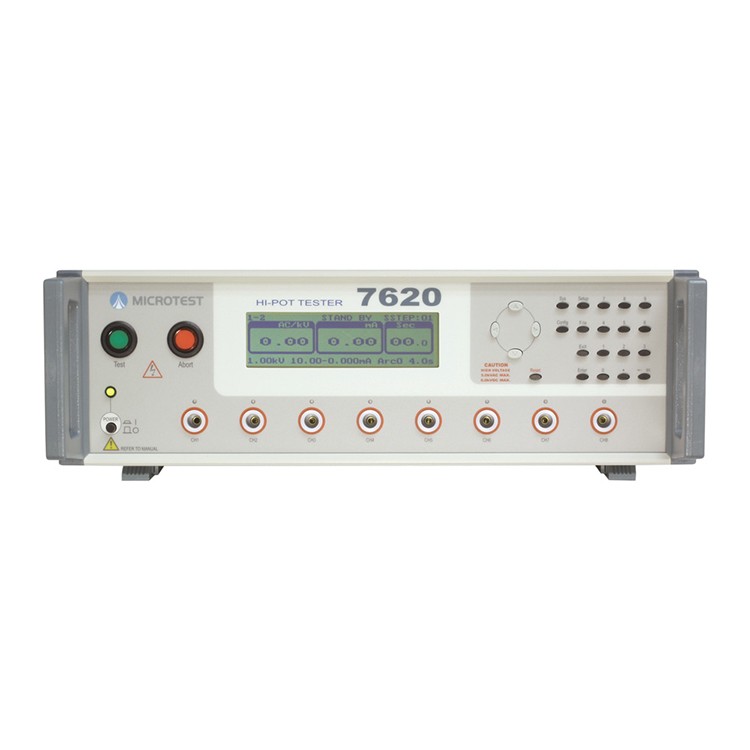

耐压测试仪7620
产品介绍
7620 为8 Channels 耐压测试仪，可应用在变压器、马达、电容、电感、线材、滤波器等范围。 性能特点 8 Channel扫描测试 绘图型LCD窗口 内建PLC Remote可程序遥控界面 开/短路侦测功能(7621) 可连结层间短路测试机(7700) 提供AC高压、DC高压、绝缘测试 可设定缓升时间 内建RS-232
量测数据 项目 | 量测范围 | 分辨率 | 精准度 | AC 输出电压 | 100V ～ 5000V | 10 | ±(3% of setting+5V) | AC 输出频率 | 50 / 60Hz | | | AC 上限判断值 (mA) | 0.001 ～ 10 | 0.001 | ±3% | AC 下限判断值 (mA) | 0 ～ 9.999 | 0.001 | ±3% | AC 测试时间、上升时间 | 0.1 ～ 99.9s | 0.1 | | AC 电弧侦测 | 1 ～ 9 | | | DC 输出电压 | 100V ～ 6000V | 10 | ±(3% of setting+5V) | DC 上限判断值 (mA) | 0.001 ～ 5 | 0.001 | ±3% | DC 下限判断值 (mA) | 0 ～ 4.999 | 0.001 | ±3% | DC 测试时间、上升时间 | 0.1 ～ 99.9s | 0.1 | | DC 电弧侦测 | 1 ～ 9 | | | IR 输出电压 | 100 ～ 1000Vdc | 10 | ±(3% of setting+5V) | IR 上限判断值 (MΩ) | 1 ～ 9999 | 1 | 100 ～ 500V, 1 ～ 1000MΩ(±5%) 500 ～ 1000V, 10 ～ 5000MΩ(±5%) 1000V,10 ～ 9999M(±5%) | IR 下限判断值 (MΩ) | 0 ～ 9998 | 1 | IR 测试时间、上升时间 | 0.1 ～ 99.9s | 0.1 | |
规格 电源需求 | 电压 115 / 230Vac ± 15% | | 频率 50 / 60Hz ± 5% | 液晶屏幕 | 128*64分辨率图形液晶显示 | 接口 | RS-232, 远程控制 | PLC 远程控制 | Test, Abort | PLC 输出信号 | Pass, Fail, HV output | 储存内存 | 30 组 | 启动方式 | 手动，外部 | 操作环境 | Temperature : 5℃ ～ 40°C Humidity : 0 ～ 80% | 外观尺寸 W*H*D | 435x145x466 mm | 重量 | 15 Kg |
量测项目 AC Withstand 输出电压 | 100V - 5000V | DC Withstand 输出电压 | 100V - 6000V | Insulation Resistacne 输出电压 | 100V - 1000Vdc | Arcing 电弧侦测 | 灵敏度1～ 9 |
| |
