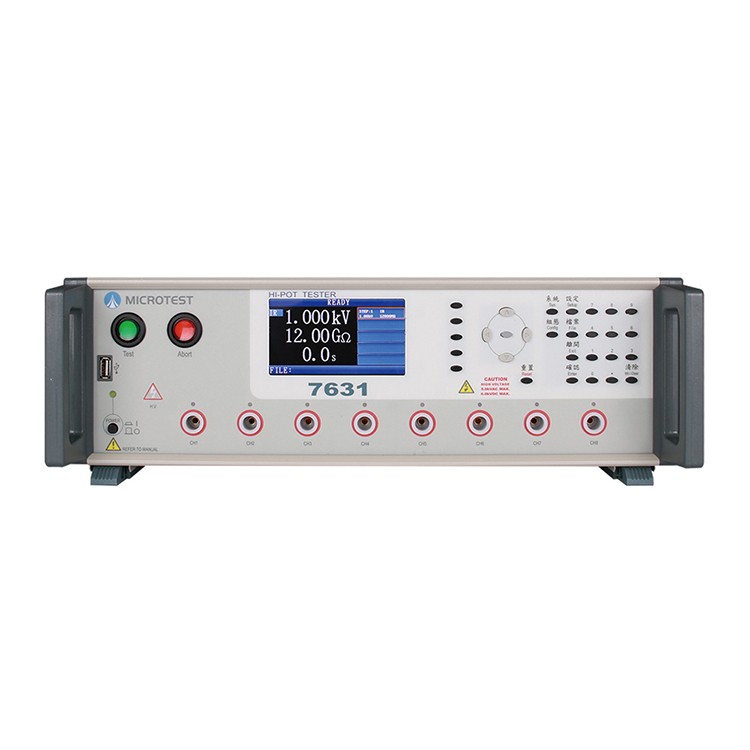

精密耐压测试仪7631

产品介绍

7631为8通道耐压测试仪，AC 高压5000V，DC 高压6000V，绝缘阻抗1.2GΩ。内部记忆体可存15组测试档案，每组档案支援32测试步骤，在量测技术上使用高端32Bit True-RMS DSP（数位信号处理器），有别于一般量测所使用的ADC（类比数位转换积分器）。除了32 位元的资料提高相当的精准度外，对于交流信号处理的速度也能增快数十倍，不仅精确稳定，对于AC 高压和漏电流测试时间更是极大的提升。7631耐压测试仪有高效率PWM 放大器，隔绝外部电压变动影响，输出稳定的高电压，即使在电压变动大的地区，也可以实现「安全」、「可靠」的量测。

性能特点

8 通道测试
提供 AC 耐压 5000V、DC 耐压 6000V、绝缘阻抗 1.2GΩ
电弧侦测功能检测线圈是否有细微的放电现象
可设定爬升时间 (0.1s-10s)
True RMS 量测线路
USB Host 可储存设定档案及韧体的更新
支援 Remote 远端控制信号
可外接 7508/7516(8/16) 通道扩充扫描盒，满足车用线或 PCB

量测数据

项目	量测范围	解析度	精准度
AC 输出电压	10V ～ 5000V	1	±(3% of setting+5V)
AC 输出频率	50 / 60Hz
AC 上限漏电流	0.001 ～ 31mA	0.001	±3%
AC 下限漏电流	0 .000～ 30.99mA	0.001	±3%
AC 测试时间 (上升时间)	0.1 ～ 999s (0.1 ～ 10s)	0.1
AC 电弧侦测	侦测档位从0 ～ 20 (1为最灵敏)
DC 输出电压	10V ～ 6000V	1	±(3% of setting+5V)
DC 上限漏电流	0.001 ～ 11mA	0.001	±3%
DC 下限漏电流	0.000 ～ 10.99mA	0.001	±3%
DC 测试时间 (上升时间)	0.1 ～ 999s (0.1 ～ 10s)	0.1
DC 电弧侦测	0 ～ 10 (1为最灵敏)
IR 输出电压	10 ～ 1000Vdc	1	±(3% of setting+5V)
IR 上限范围	1 ～ 12000MΩ	1	100 ～ 500V, 1 ～ 1000MΩ(±5%) 500 ～ 1000V, 2 ～ 12000MΩ(±5%)
IR 下限范围	0 ～ 11999MΩ	1	100 ～ 500V, 1 ～ 1000MΩ(±5%) 500 ～ 1000V, 2 ～ 12000MΩ(±5%)
IR 测试时间 (上升时间)	0.1 ～ 999s (0.01 ～ 10s)	0.1

产品规格

Remote 输入信号	Test, Abort
Remote 输出信号	Pass, Fail, HV output, Testing
安全开关	进行测试时需要将此端口进行短路，机台才能输出测试电压
内建储存	15组测试档案
USB Host 储存	储存设定档案及韧体的更新，存档组数取决于USB容量大小
多步测试	每个档案最多支援32个步骤
介面	RS-232, Remote, USB Host/Device, EXT. I/O
电源需求	电压 90Vac-264Vac
电源需求	频率 50/60Hz ±5%
液晶萤幕	4.3吋TFT, 彩色显示(480*272)
操作环境	温度:5℃-40℃, 湿度:0-80%RH
外观尺寸(WHD)	435x145x500 mm
重量	15Kg
