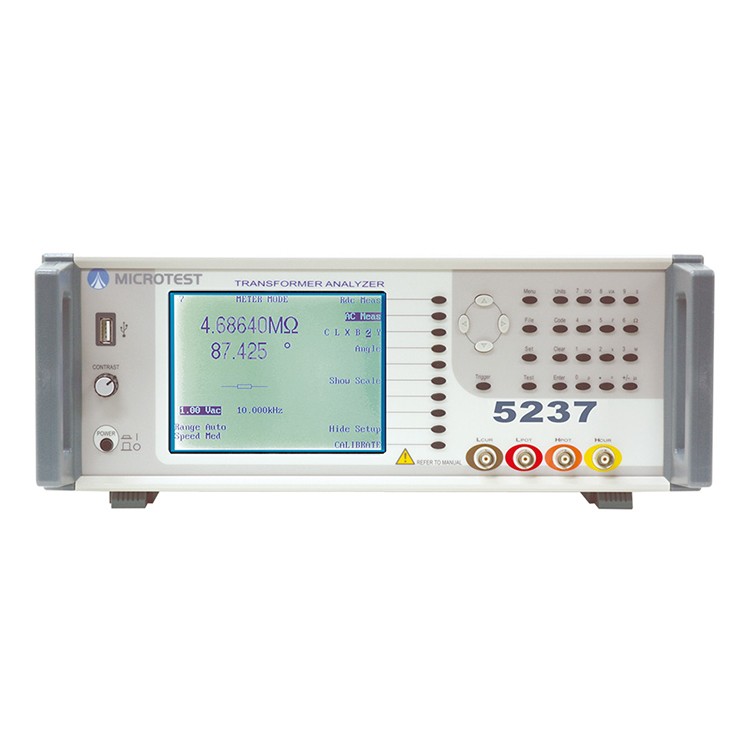

变压器测试仪5237/5238/5236/5235
产品介绍
523X系列变压器测试仪器，测试频率为20Hz～1MHz，测试点位为20点。内建仪表模式，单机两用，效益最高。为检测网通变压器**选择，检测网通变压器必备导入电流，检测高温影响线圈质量等因素。可应用在电源变压器、网络通讯变压器等范围。 性能特点 0.1%基本精确度(Basic Accuracy) 提供计算机联机软件支持，软件进阶编辑功能 治具归零功能，克服测试频率变高而导致治具影响测试值的误差因素 测试速度每秒可达30个项目，自动扫描侦测功能大幅提升生产效率 搭配20 Pin治具满足多脚位网通变压器之测试需求 可选购100mA DC Bias / 5x38型号附有Meter Mode功能 / 支持USB接口存取数据功能
量测数据 测量频率 | 20Hz-1MHz | 圈数比频率(Turn) | 50Hz ～ 200kHz (10Vac Max.) | 量测参数项目 | 电感、阻抗、电容、电抗、电导、电纳、导纳、交流电阻、质量因素、相位角、直流电阻、漏感、圈数比、平衡、短路 | 基本精确度 | ±0.1% (AC 参数为 1KHz) | 输出阻抗 | 100Ω | 频率微调分辨率 | 5digits | 频率输出精准度 | ±0.01% | 测试点位 | 20 點 | 等效电路模式 | 串联/并联 | 运算模式 | 绝对值/百分比 | 偏差校正功能 | 开路/短路 |
规格 输入电源 | 90Vac ～ 125Vac or 190Vac ～ 250Vac / 48Hz ～ 62Hz | 液晶屏幕显示 | 320*240 分辨率图形液晶显示 | 接口 | RS-232, Handler (option), USB (option) | 储存内存 | 64 组 | 启动方式 | 自动、手动、外部 | 操作环境 | Temperature : 10℃ ～ 40℃, Humidity : 10% ～ 90% RH | 外观尺寸 W*H*D | 365x145x396 mm | 重量 | 9 Kg |
参数量测范围 项目 | 范围 | 基本精准度 (AC 参数为 1KHz) | 速度 | L, LK | 0.1nH ～ 9999.99H | 0.1% | 75ms | C | 0.00001pF ～ 999.99mF | 0.1% | 75ms | Q,D | 0.00001 ～ 99999 | 0.0005 | 75ms | Z,X,R | 0.00001Ω ～ 99.9999MΩ | 0.1% | 75ms | Y | 0.01nS ～ 99.9999S | 0.1% | 75ms | θ | -180°～ +180° | 0.03° | 75ms | DCR | 0.01mΩ ～ 99.999MΩ | 0.1% | 25ms | Turn | 0.01 ～ 99999.99turns | 0.5% | 75ms | Pin-Short | 12 pairs, between pin to pin | -- | 25ms |
| |
