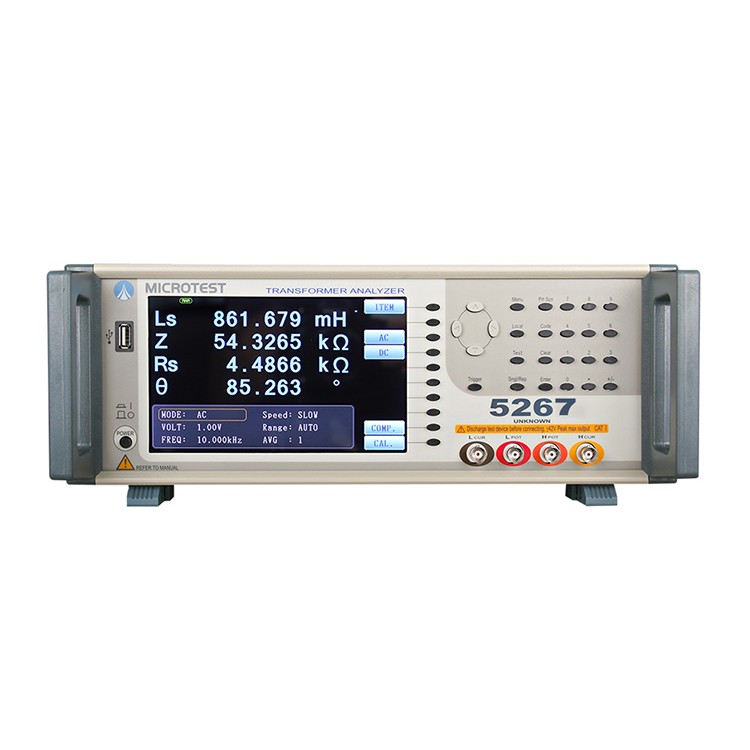

变压器测试仪5265/5266/5267
产品介绍
益和 5200系列 变压器， 测试频率为 10Hz-1MHz，测试点位为20点。基本精准度 ±0.1%，搭配F5620测试治具(含100mA直流偏置电流)。内建可储存128组测试档案。支援RS-232、Handler、LAN、USB Host等介面。适用于各种变压器进料、检验、品保等检测部门。 性能特点 量测频率 10Hz-500kHz 20 通道数 ±0.1% 基本精确度 内建 LCR 测试仪，一机两用，同时显示四种元件参数 可搭配气动测试治具，含 100mA 直流偏置 (F5620) 开路、短路校正功能 USB Host 可存取设定档案、测试资料和画面撷取图片 支援 RS-232、Handler、LAN、USB Host 等介面 适用于各种变压器进料、检验、品保等检测领域
应用范围 电源变压器、通讯变压器、电子变压器 量测数据 测量频率 | 10Hz-500kHz | 测试通道数 | 20 | 测量频率解析度 | 五位数 | AC测试信号位准 | 10mV-2Vrms | 圈数比频率 | 50Hz-200kHz | 输出阻抗 | 100Ω | LCR 测试仪功能 | ● | 直流偏置电流治具(F5620) | 100mA | 量测参数项目 | 电感、阻抗、电容、电抗、电导、电纳、导纳、交流电阻、品质因子、损耗因子、相位角、直流电阻、漏感、圈数比、平衡、短路 |
规格 量测模式 | LCR测试+变压器测试 | 等效电路 | 串联、并联 | 校正 | 开路、短路 | 内建储存 | 128组测试档案 | USB Host 储存 | 存档组数取决于USB容量大小 | 触发测试方式 | 自动、手动、外部 | 介面 | RS-232、Handler、LAN、USB Host、EXT. I/O | 电源需求 | 电压 98Vac-132Vac 或195Vac-264Vac | 频率 47-63Hz | 液晶萤幕显示 | 7吋TFT, 彩色显示(800*480) | 操作环境 | 温度：10℃-40℃、湿度：10-90%RH | 外观尺寸 W*H*D | 344x145x343 mm | 重量 | 9 Kg |
参数量测范围 项目 | 范围 | 基本精准度 (AC 参数为 1KHz) | 速度 | L, LK | 0.1nH ～ 9999.99H | 0.1% | 25ms | C | 0.00001pF ～ 999.99mF | 0.1% | 25ms | Q,D | 0.00001 ～ 99999 | 0.0005 | 25ms | Z,X,R | 0.00001Ω ～ 99.9999MΩ | 0.1% | 25ms | Y | 0.01nS ～ 99.9999S | 0.1% | 25ms | θ | -180°～ +180° | 0.03° | 25ms | DCR | 0.1mΩ ～ 99.999 MΩ | 0.1% | 25ms | Turn | 0.1 ～ 99999.9 turns | 0.5% | 50ms | Pin-Short | 12 pairs, between pin to pin | -- | 15ms |
| |
