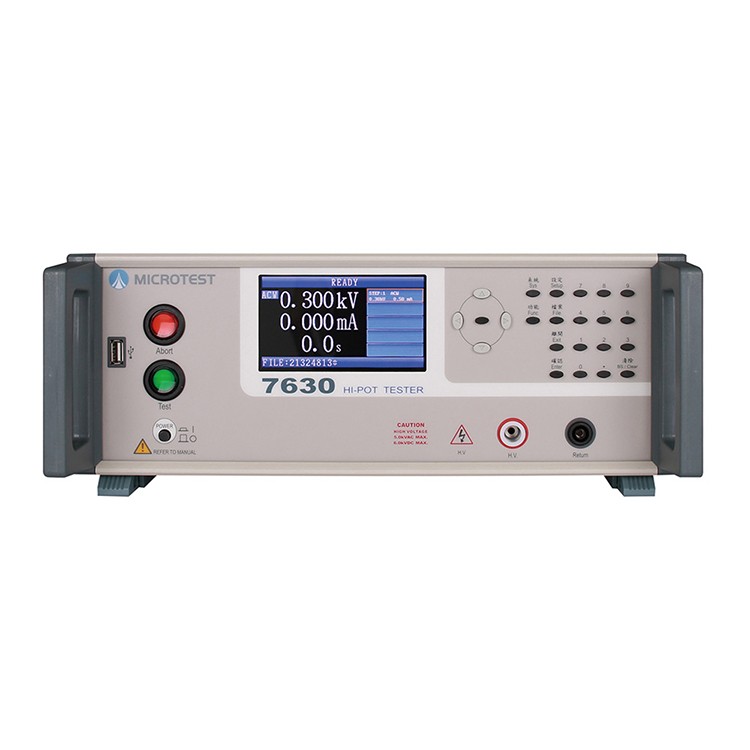

耐压测试仪7630

产品介绍

7630为2通道耐压测试仪，AC 高压5000V，DC 高压6000V，绝缘阻抗1.2GΩ。内部记忆体可存30组测试档案，每组档案支援16组测试步骤。USB Host 可储存档案及更新韧体。可连接USB Device/RS-232传送指令至电脑。另外待测物测试不良时，可加装不良的通道警示灯，透过Remote Port输出信号判断。耐高压测试仪为验证产品的品质和电气安全特性的一种测试。一般适用于进料检验，制程控制，生产线，或研发等检测部门。

性能特点

7630 为2通道测试
提供 AC 耐压 5000V、DC 耐压 6000V、绝缘阻抗 1.2GΩ
电弧侦测功能检测线圈是否有细微的放电现象
可设定爬升时间 (0.1s-10s)
True RMS 量测线路
USB Host 可储存设定档案及韧体的更新
支援 Remote 远端控制信号

量测数据

项目	量测范围	解析度	精准度
AC 输出电压	10V ～ 5000V	1	±(3% of setting+5V)
AC 输出频率	50 / 60Hz
AC 上限漏电流	0.001 ～ 31mA	0.001	±3%
AC 下限漏电流	0 .000～ 30.99mA	0.001	±3%
AC 测试时间 (上升时间)	0.1 ～ 999s (0.1 ～ 10s)	0.1
AC 电弧侦测	侦测档位从0 ～ 20 (1为最灵敏)
DC 输出电压	10V ～ 6000V	1	±(3% of setting+5V)
DC 上限漏电流	0.001 ～ 11mA	0.001	±3%
DC 下限漏电流	0.000 ～ 10.99mA	0.001	±3%
DC 测试时间 (上升时间)	0.1 ～ 999s (0.1 ～ 10s)	0.1
DC 电弧侦测	0 ～ 10 (1为最灵敏)
IR 输出电压	10 ～ 1000Vdc	1	±(3% of setting+5V)
IR 上限范围	1 ～ 12000MΩ	1	100 ～ 500V, 1 ～ 1000MΩ(±5%) 500 ～ 1000V, 2 ～ 12000MΩ(±5%)
IR 下限范围	0 ～ 11999MΩ	1	100 ～ 500V, 1 ～ 1000MΩ(±5%) 500 ～ 1000V, 2 ～ 12000MΩ(±5%)
IR 测试时间 (上升时间)	0.1 ～ 999s (0.01 ～ 10s)	0.1

产品规格

Remote 输入信号	Test, Abort
Remote 输出信号	Pass, Fail, HV output, Testing
安全开关	进行测试时需要将此仪器后端 INTER LOCK 进行短路，机台才能输出测试电压
内建储存	30组测试档案
USB Host 储存	储存设定档案及韧体的更新，存档组数取决于USB容量大小
多步测试	每个档案最多支援16个步骤
介面	RS-232, Remote, USB Host/Device, EXT. I/O
电源需求	电压 90Vac-264Vac
电源需求	频率 50/60Hz ±5%
液晶萤幕	4.3吋TFT, 彩色显示(480*272)
操作环境	温度:5℃-40℃, 湿度:0-80%RH
外观尺寸(WHD)	365x145x430 mm
重量	14Kg
