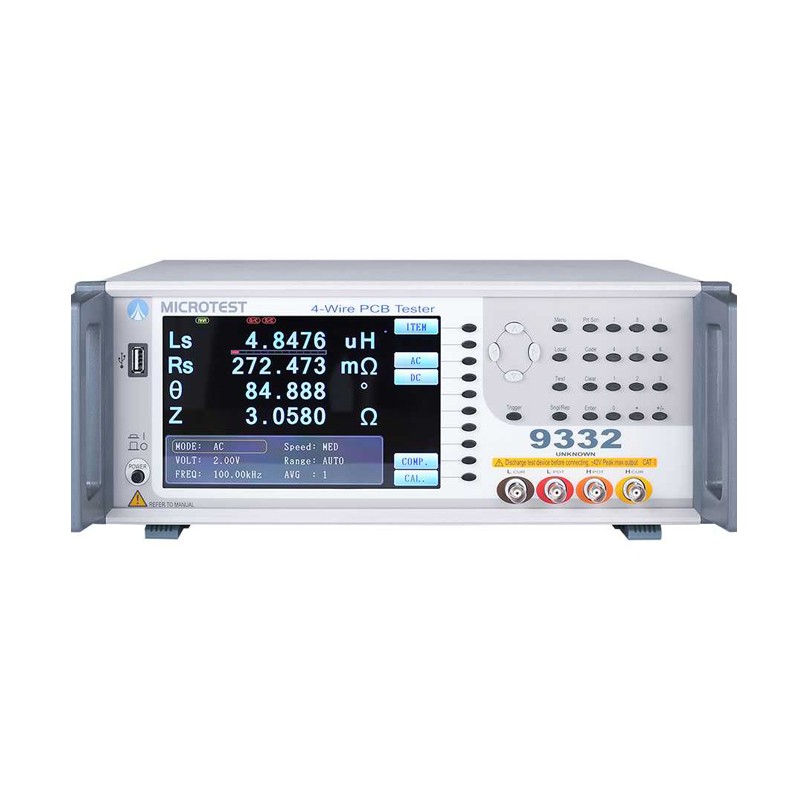

多通道LCR测试仪9332 (应用于PCB/FPC)
产品介绍
9332 (应用于PCB/FPC) 多通道LCR测试仪 MICROTEST 9332，可满足采用铜箔蚀刻成回路线圈的电路板，进行多连板多组线圈电气特性测试，提供64组测试通道一次可测32组线圈，检测参数包含电感值、阻抗、交流电阻、直流电阻、Q值等，量测频率范围从10Hz-200kHz，支持PC联机软件进行远程编程与存储测试数据，并可整合至PCB专用型电测设备(Dedicated)，达到全自动/半自动测试。 产品性能特点 64组测试通道 采用四线式平衡电桥量测技术 Ls/Q/DCR/Rs等参数测量 无线充电线圈Rx端应用FPC测量 变压器/电感特性应用于PCB测量 测试频率10Hz-200kHz 输出阻抗100Ω AC量测信号位准(10mV - 2Vrms) 可选购PC Link软件 支持排板编程显示检测结果 技术参数 型号 | 9332 | 量测频率 | 10Hz-200kHz | 测试通道 | 64组通道 (可测32组线圈电感值) | 量测参数 | |Z|(阻抗)、θ(相位角)、R(串并联电阻)、L(电感)、D(损耗因子)、Q(品质因子)、 DCR(直流电阻) 、C(电容) | 参数/显示范围/精度 | 参数 | 显示范围 | 基本精准度(AC 参数为 1KHz) | 速度 | L | 0.1nH ～ 9999.99H | 0.1% | 25ms | Q | 0.00001 ～ 99999 | 0.0005 | 25ms | C | 0.00001pF ～ 999.99mF | 0.1% | 25ms | Z,R | 0.00001Ω ～ 99.9999MΩ | 0.1% | 25ms | DCR | 0.01mΩ ～ 99.999MΩ | 0.1% | 25ms | 量测频率分辨率 | 五位数 | 量测频率输出机准度 | ±0.01% | 输出阻抗 | 100Ω | AC测试信号位准 | 10mV-2Vrms |
等效电路 | 串联、并联 | 运算模式 | 绝对值、百分比 | 校正 | 开路、短路 | 内建存储 | 128组 | USB Host存储 | 存盘组数决定于USB容量大小 | 触发测试方式 | 自动、手动、外部 | 电源 | 电压 | 98Vac-132Vac 或 195Vac-264Vac | 频率 | 47Hz-63Hz | 消耗功率 | 200VA | 操作环境 | 温度 | 10℃ ～ 40℃ | 湿度 | 20% ～ 90%RH | 尺寸 | 344x145x343 mm | 重量 | 8.4 Kg | 界面 | RS-232, Handler, LAN, USB Host | 液晶屏幕 | 7吋TFT, 彩色显示(800*480) |
| |
