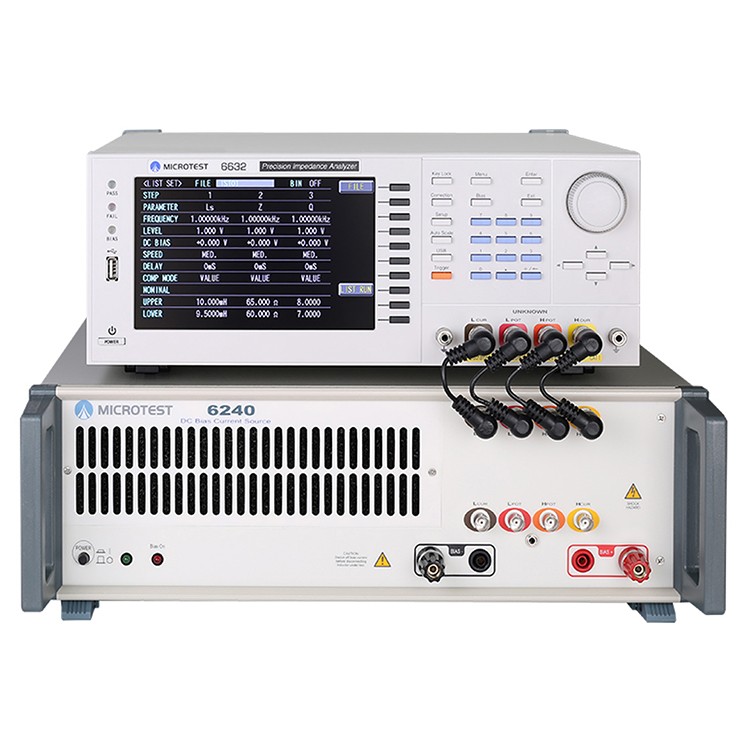

直流偏流源测试系统6210/6220/6240+6632

型号:	6210/6220/6240+6632

产品介绍

MICROTEST DC Bias 6210(10A)、6220(20A)、6240(40A) **拥有内部温升扫描功能，透过扫描功能得到线圈内温度升高的参数，不再受限于空间过小导致量测数值非常困难。温升扫描功能可以让工程师了解线圈上加了电流以后，温度爬升的状况，就能立即知道元件是否会因温度过高而烧毁。DC Bias 6210/6220 搭配精密阻抗分析仪6632 最多可迭加6台，最大输出电压20Vdc。 DC Bais 6240 搭配精密阻抗分析仪6632 最多可迭加8台。最大输出电压 12Vdc。益和DC Bias 最大电流可至320A。

性能特点

6210/6220最高频率响应 100-3MHz，6240最高频率响应100-1MHz
电流及频率扫描图形分析
温升扫描功能，解决高温烧毁待测物的问题
DCR 量测功能
可长时间持续最大功率输出
正反向电流切换功能
依输出电流自动调整 6210/6220 最大输出电压 20Vdc, 最大输出功率为 25W。最多可迭加六台，最大电流可达 120AMP
依输出电流自动调整 6240 最大输出电压 12Vdc，最大输出功率为50W。最多可迭加八台，最大电流可达 320AMP
强化的突破保护装置
透过 LCR Meter 经 Handler 介面直接操控

量测数据

DC Bias 型号	6210	6220	6240
LCR+DC Bias 频率响应	100-3MHz	100-3MHz	100-1MHz
最高输出电流	60A	120A	320A
输出电流	10A	20A	40A
电流精确度 (6632单机)	0.000A - 1.000A 1%+5mA
	1.001A - 5.000A 2%
	5.001A - 20.000A 3%
功率消耗	320W max.		640W max.
定功率输出	●
正负电流切换	●
磁饱和电流扫描	●
温升电流扫描	●
频率曲线扫描	●
直流电阻测量	●
LCR Meter型号	6632
频率	10-1/3/5/10/20/30/50MHz
AC测试信号位准	10mV-2Vrms
DC测试信号位准	1V(固定)
输出阻抗	25Ω、100Ω (可切换)
电源需求	电压 88-264Vac
	频率 47-63Hz
介面	RS-232、Handler
启动方式	自动、手动、RS-232、GPIB 、Handler
操作环境	温度：10-40℃、湿度：20-90%RH
外观尺寸 (WHD)	337x145x525 mm (6210/6220)、435x132x525 mm (6240)
重量	15 Kg (6210/6220)、20 Kg (6240)

参数量测范围

\|Z\|	0.000 mΩ - 9999.99 MΩ
R, X	± 0.000 mΩ - 9999.99 MΩ
\|Y\|	0.00000 uS - 999.999 kS
G, B	± 0.00000 uS - 999.999 kS
θRAD	± 0.00000 - 3.14159
θDEG	± 0.000° - 180.000°
Cs, Cp	± 0.00000 pF - 9999.99 F
Ls, Lp	± 0.00 nH - 9999.99 kH
D	0.00000 - 9999.99
Q	0.00 - 9999.99
Δ	± 0.00% - 9999.99%
Rdc	0.00 mΩ - 99.9999 MΩ
εr' εr''	0 - 100000
μr' μr'"	0 - 100000
