阻抗分析仪器6632

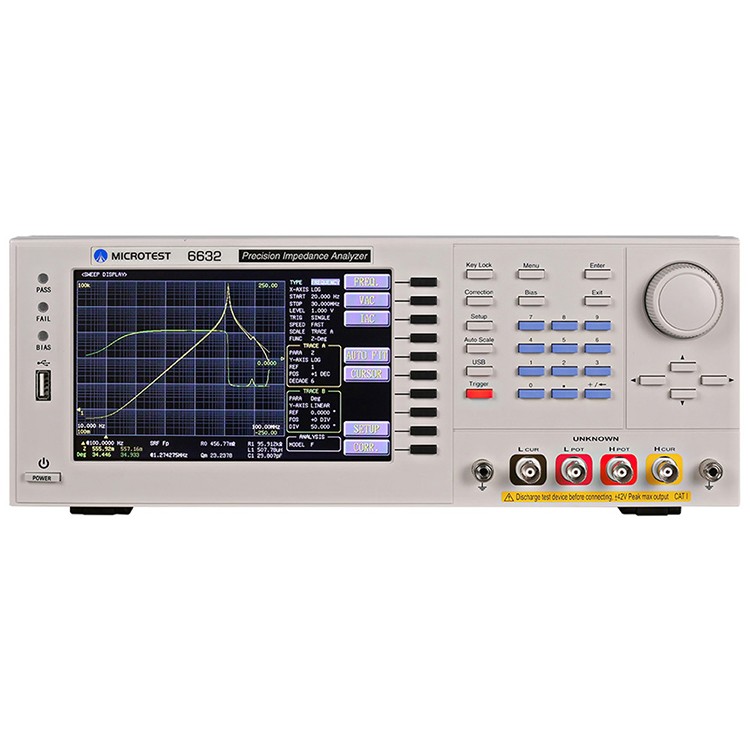

产品介绍
精密阻抗分析仪6632，提供7种频率选项（10Hz 至 1/3/5/10/20/30/50MHz），可以进行交流信号的LCR测试，测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试。提供输出阻抗25Ω/100Ω可切换，ALC补偿，多步测试;BIN 分类及比较器功能在自动元件生产时进行良品与不良品分类。内建直流偏置电压±12V，精准量测压电陶瓷材料之导纳圆绘图，提供量测电容之直流电压特性;及选购等效电路分析功能支援7种不同的参数模型(三元件、四元件)，可协助客户模拟元件的等效参数值。可搭配62XX直流偏流源测试系统。且支援RS-232、GPIB、Handler、LAN、USB Host/Device 等介面精密阻抗分析仪6632，提供7种频率选项（10Hz 至 1/3/5/10/20/30/50MHz），可以进行交流信号的LCR测试，测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试。提供输出阻抗25Ω/100Ω可切换，ALC补偿，多步测试;BIN 分类及比较器功能在自动元件生产时进行良品与不良品分类。内建直流偏置电压±12V，精准量测压电陶瓷材料之导纳圆绘图，提供量测电容之直流电压特性;及选购等效电路分析功能支援7种不同的参数模型(三元件、四元件)，可协助客户模拟元件的等效参数值。可搭配62XX直流偏流源测试系统。且支援RS-232、GPIB、Handler、LAN、USB Host/Device 等介面。 性能特点 信号源频率范围：DC, 10Hz-1/3/5/10/20/30/50MHz 基本阻抗量测精度 ±0.08% ( 典型值 ±0.05%) 自动电平控制 (ALC) 功能 输出阻抗 25Ω/100Ω 可切换 提供电表模式、多步测试、图形扫图、等效电路模型分析 内建直流偏置电压 ±12V 精准量测压电陶瓷材料之导纳圆绘图，并提供量测电容之 C-V 曲线 超快量测速度 < 3mS( 最快 ) 开路 / 短路 / 负载校正功能 电表模式下最多可显示四个元件参数，电感值及 DCR 值可同时显示 可同时量测和显示自动元件分类：比较器功能及 Handler 接口 BIN分类功能 并搭配多样治具，如 : 液态介电、介电治具和导磁系数量测 可搭配DC Bias直流偏流源測試系統 支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面 适用于研发、制程、实验室等检测领域 可加购电脑连线软体
产品规格 测试频率 | 6632-1/1S | 10Hz ～ 1MHz | 6632-3/3S | 10Hz ～ 3MHz | 6632-5/5S | 10Hz ～ 5MHz | 6632-10/10S | 10Hz ～ 10MHz | 6632-20/20S | 10Hz ～ 20MHz | 6632-30/30S | 10Hz ～ 30MHz | 6632-50/50S | 10Hz ～ 50MHz | * S 为选购等效模型分析功能 | 最小分辨率 | 100mHz, 6位元频率输入 | 准确度 | ±0.01% | 基本测量准确度 | ± 0.08% (典型值± 0.05% ) | AC 测试信号位准 | 测试信号电压范围 | 10mV - 2Vrms(100Ω), 10mV - 1Vrms(25Ω) | 电压最小分辨率 | 1mV | 准确度 | ALC ON：6％ * 设定电压 ±2mV ALC OFF：10％ * 设定电压 ±2mV | 测试信号电流范围 | 200µA - 20mArms | 电流最小分辨率 | 10µA | 准确度 | ALC ON：6％ * 设定电流 ± 20µA ALC OFF：10％ * 设定电流 ± 20µA | DC测试信号位准 | 1V (固定) | 测量时间 (最快) | < 3mS | 输出阻抗 | 可切换25Ω、100Ω (标称值) | 测试参数 | |Z|(阻抗)、|Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因数)、Q(品质因数)、DCR(直流电阻) 、C(电容)、 ESR(等效串联电阻) 、ε (相对介电系数)、μr (相对导磁系数) | Bias | 可搭配 DC Bias | 测量模式 | 电表模式、多步测试、扫描图形分析、*等效电路模型分析(S型号 选购) | 等效电路 | 串联、并联 | 校正 | 开路、短路、负载 | 多步列表测试 | 50组 ，每组15个测试步骤 | 等效电路模型分析 (选购) | 三元件 (4 种模型)、四元件(3 种模型) | 内建直流偏置电压 | -12 to +12V, 0.3% ±1.5mV, 100Hz to 30MHz | BIN分类 | 9级 (最大) | 比较器 | ABS、ΔABS、Δ%、OFF | 内建储存 | 100组LCR Meter测试设定文件 、50组多步测试设定 | USB Host 储存 | LCR Meter测试设定文件、多步测试设定文件、BMP图像、扫图画面及资料 | 介面 | RS-232、GPIB、Handler、LAN、USB Host/Device | 选购 | 电脑连线软体 | 等效电路模型分析，三元件 (4种模型)、四元件 (3种模型) | 电源需求 | 电压 90-264Vac | 频率 47-63Hz | 低功耗：最大30W | 液晶萤幕 | 7吋TFT, 彩色显示 (800*480) | 操作环境 | 温度：10-40℃、湿度：20-90%RH | 外观尺寸(W*H*D) | 336x147x340 mm | 重量 | 3.95Kg |
参数量测范围 |Z| | 0.000 mΩ to 9999.99 MΩ | R, X | ± 0.000 mΩ to 9999.99 MΩ | |Y| | 0.00000 μS to 999.999 kS | G, B | ± 0.00000 μS to 999.999 kS | θRAD | ± 0.00000 to 3.14159 | θDEG | ± 0.000° to 180.000° | Cs, Cp | ± 0.00000 pF to 9999.99 F | Ls, Lp | ± 0.00 nH to 9999.99 kH | D | 0.00000 to 9999.99 | Q | 0.00 to 9999.99 | Δ | ± 0.00% to 9999.99% | Rdc | 0.00 mΩ to 99.9999 MΩ | εr' εr'' | 0 to 100000 | μr' μr'' | 0 to 100000 |
应用范围 被动元件 | 电容器、电感器、电阻器、变压器、陶瓷谐振器、石英晶体 | 半导体元件 | 变容二极体之 cv 特性分析、二极体 | 介电质材料 | 塑胶、陶瓷、印刷电路板的电容率和损耗正切评估 | 导磁材料 | | 其他元件 | 电路板上的元件阻抗评估 |
| |
