阻抗分析仪6377

产品介绍

6377 阻抗分析仪器具备高精确度、速度，且经济型多功能，能够执行一应俱全的组件测试。可搭配DC Bias 机型。人性化操作接口设计同步于国际趋势，简单操作快速导入产线。多项参数同时测是只需一次设定，一次同时显示。高精密值的量测数据与**的功效，为组件和材料不可或缺的测试仪器。支持RS232、Handler、GPIB PC 联机。可应用在电阻、电容、电感、震荡器、传感器、延迟线、滤波器、共振器等方面

性能特点

0.1%基本精确度
多项参数同步测试功能
阻抗扫描图形分析功能
全频带量测信号功能(频率微调分辨率5 Digits、信号位准10mV至2Vrms)
选购搭配DC Bias，进行电流扫描频率功能
客制化服务及治具设计提供**测试方案
LCR电表全系列产品可选购Meter Link自动化测试软件，e化作业超快捷

量测数据

测量频率	20Hz-1MHz
测量频率点数	可程序
基本精确度	± 0.1%
AC 测试信号位准	10mV至2Vrms(1m Vrms 分辨率)
DC 测试信号位准	0.01V-2V
输出阻抗	100Ω
频率微调分辨率	5 Digits
频率输出精准度	± 0.01%
AC 量测速度Max.	75mS
AC 量测速度Fast	150mS
AC 量测速度Medium	450mS
AC 量测速度Slow	600mS
DC 量測速度Max.	20mS
DC 量测速度Fast	60mS
DC 量测速度Medium	120mS
DC 量测速度Slow	500mS
Bias	可搭配 6220 DC Bias 机型

产品规格

测试值判断模式	依主参数或次参数设定上下限
等效电路模式	串联/并联
运算模式	绝对值/百分比
测试档位	自动/锁定
指示器	Pass/Fail/Bias LED、内建喇叭
输出端子	BNC 链接器
一般安全考虑	依据并符合EN61010-1 要求
Immunity	EN61326-1
Emissions	EN55022 Class A
偏差校正	开路/短路: 避免夹具或治具上的杂散电容及引线电阻所造成的误差
断电自动存档	當關閉電源或斷電時，設定資料將自動存檔，且於下次開機時回復
电源需求	电压 90-132Vac or 198-264Vac (可切换)
	频率 47-63Hz
液晶屏幕	320*240 分辨率图形液晶显示

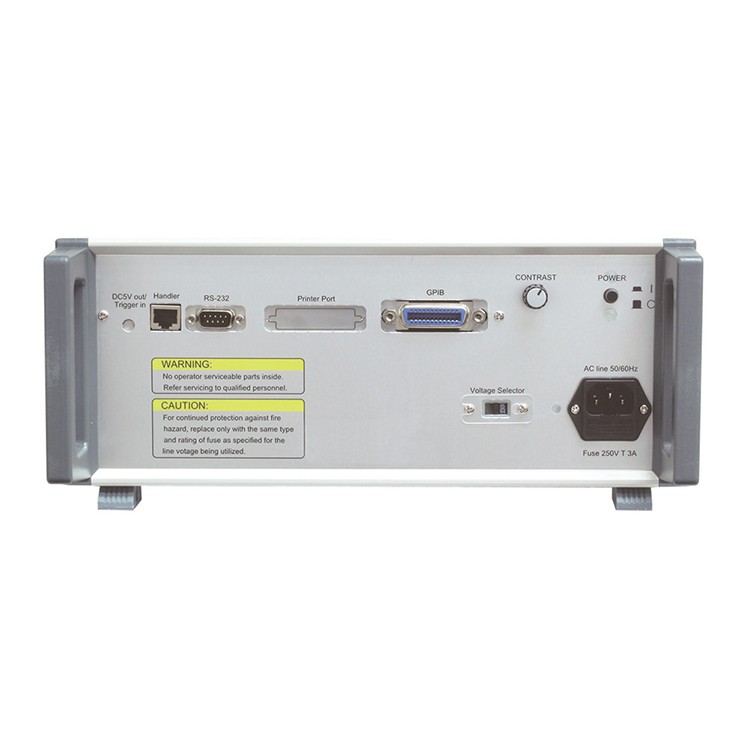

接口	RS-232, GPIB (option), Handler (option)
储存内存	內建式記憶體，可儲存64組30個Multi-step設定
启动方式	自动、手动、RS-232、GPIB (option)、Handler (option)
操作环境	Temperature : 10°C to 40°C Humidity : 20 ～ 90%
外观尺寸 (WHD)	340x133x525 mm
重量	6.5 Kg

参数量测范围

｜Z｜ R X	0.1 mΩ - 100MΩ
｜Y｜ G B	10nS - 1000S
Cs Cp	0.01pF - >1F
Ls Lp	0.01nH - 100KH
D	0.00001 - 9.9999
Q	0.1 - 9999.9
DCR	0.1mΩ - 100MΩ
Δ%	-999.99% - 999.99%
Θ	-180° - +180°
