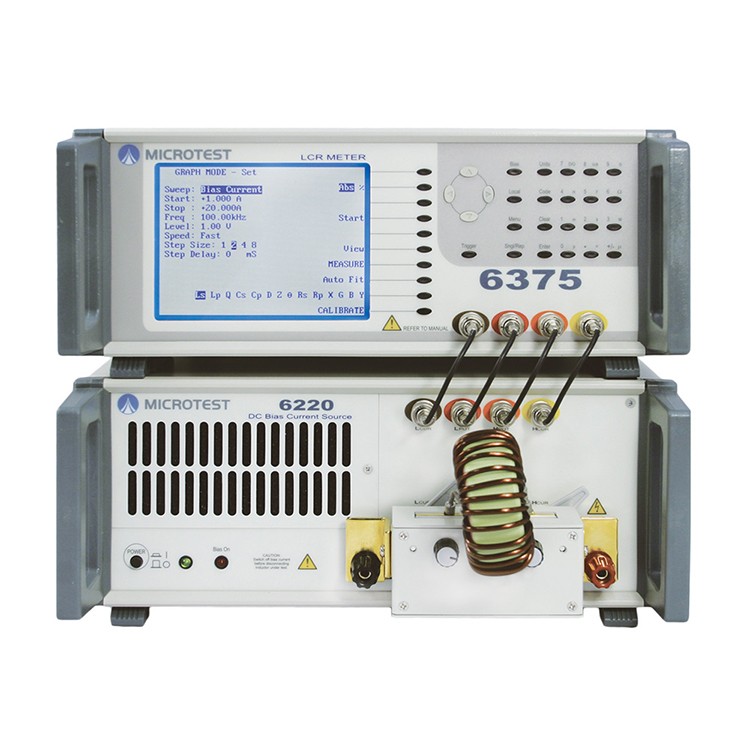

直流偏流源测试系统6375 + 6220

型号:	6375 + 6220

产品介绍

MICROTEST DC Bias 6210、6220、6240 **拥有内部温升扫描功能，透过扫描功能得到线圈内温度升高的参数，不再受限于空间过小导致量测数值非常困难。温升扫描功能可以让工程师了解线圈上加了电流以后，温度爬升的状况，就能立即知道组件是否会因温度过高而烧毁。DC Bias 6210/6220 搭配 LCR Meter 6375-6379 系列最多可迭加6台，最大输出电压20Vdc。 DC Bais 6240 搭配LCR Meter 6577最多可迭加8台。最大输出电压 12Vdc。益和DC Bias最大电流可至320A。

性能特点

电流及频率扫描图形分析
温升扫描功能，解决高温烧毁待测物的问题
DCR量测功能
可长时间持续最大功率输出
正反向电流切换功能
可扩充输出电流，最高可达120A/320A
强化的突破保护装置
依输出电流自动调整 6210/6220 最大输出电压 20Vdc, 最大输出功率为25W，6240 最大输出电压 12Vdc, 最大输出功率为50W
透过 LCR Meter 经Handler接口直接操控

LCR Meter 电表搭配 DC Bias

选择LCR Meter型号	6375	6376	6377	6378	6379	6577
LCR量测功能	●	●	●	●	●	●
最高测试频率(Hz)	200K	500K	1M	5M	10M	1M
搭配DC Bias机型	6210/6220					6240
搭配DC Bias带宽	200K	500K	1M	3M	3M	1M
最高并接输出电流	60AMP/120AMP					320AMP
定功率输出功能	●	●	●	●	●	●
正负电流切换功能	●	●	●	●	●	●
大电流直流电阻量测	●	●	●	●	●	●
电流图形扫描分析	●	●	●	●	●	●
频率图形扫描分析	●	●	●	●	●	●
温升图形扫描分析	●	●	●	●	●	●

量测数据

DC Bias 型号	6210	6220	6240
输出电流	0.000A - 10.000A	0.000A - 20.000A	0.000A - 40.000A
电流精确度	0.000A - 1.000A 1%+5mA
	1.001A - 5.000A 2%
	5.001A - 20.000A 3%
频率响应	20Hz - 3MHz
功率消耗	320W max.		640W max.

规格

电源需求	电压 88-264Vac
	频率 47-63Hz
接口	RS-232, Handler (option)
启动方式	自动、手动、RS-232、GPIB (option)
操作环境	Temperature : 10°C to 40°C Humidity : 20 ～ 90%
外观尺寸 (WHD)	6210/6220 - 340x133x525 mm 、6240 - 432x132x552 mm
重量	6210/6220 -15 Kg、6240 -20 Kg

参数量测范围

｜Z｜ R X	0.1 mΩ - 100MΩ
｜Y｜ G B	10nS - 1000S
Cs Cp	0.01pF - >1F
Ls Lp	0.01nH - 100KH
D	0.00001 - 9.9999
Q	0.1 - 9999.9
DCR	0.1mΩ - 100MΩ
Δ%	-999.99% - 999.99%
Θ	-180° - +180°
