型号

UTR2830E

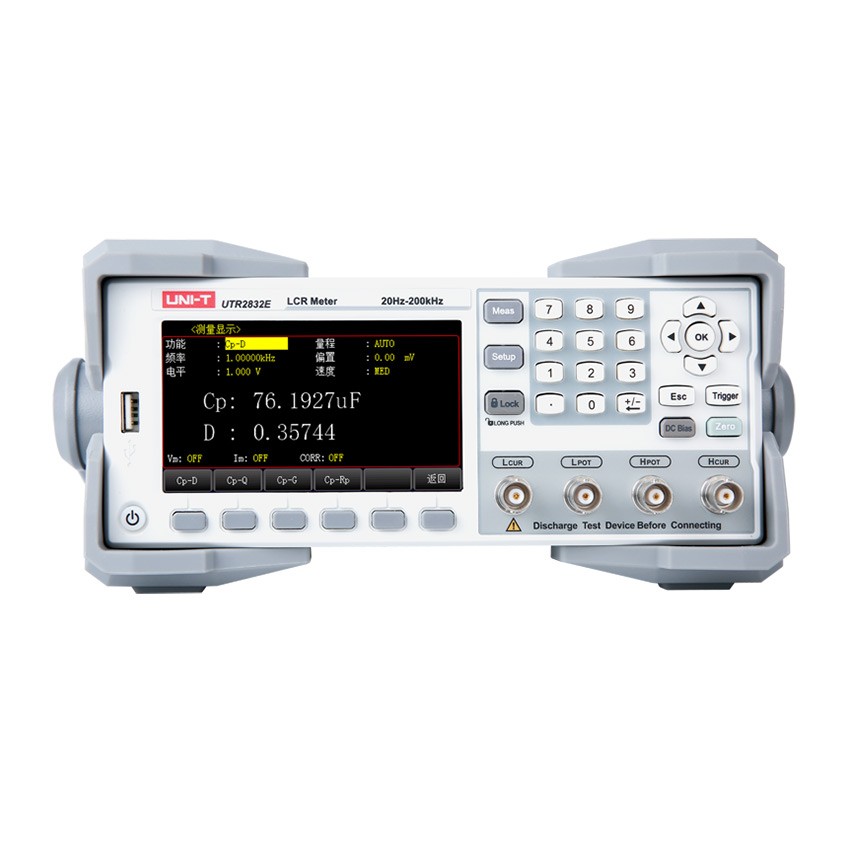

UTR2832E

UTR2833E

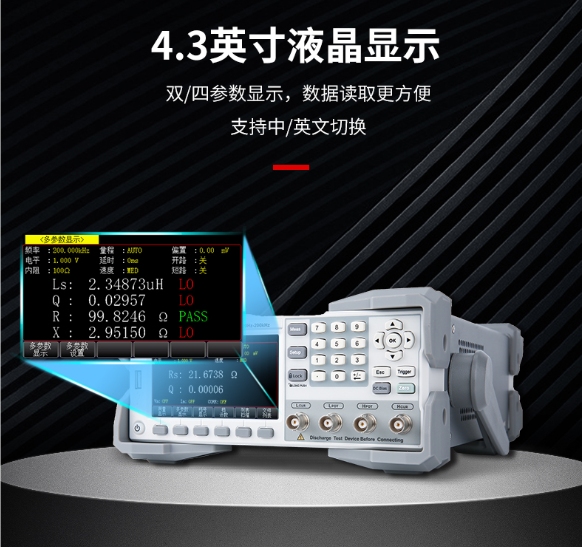

显示

4.3TFT LCD 显示器 480×272

4.3TFT LCD 显示器 480×272

4.3TFT LCD 显示器 480×272

测试信号频率

测试频率：

20Hz～100kHz(±0.02%) (连续频点)

20Hz～200kHz(±0.02%) (连续频点)

20Hz～300kHz(±0.02%) (连续频点)

最小分辨率

100mHz

100mHz

100mHz

准确度

LCRZ 0.05%、DCR 0.1%

LCRZ 0.05%、DCR 0.1%

LCRZ 0.05%、DCR 0.1%

AC 电平

测试信号电压范围

10mVrms—2Vrms；

10mVrms—2Vrms；

10mVrms—2Vrms；

电压最小分辨率

10mV

10mV

10mV

准确度

10%x 设定电压+2mV

10%x 设定电压+2mV

10%x 设定电压+2mV

频率>200kHz，电平 1.5V 以上，

20%x 设定电压+2mV

测试信号电流范围

100μArms—20mArms

100μArms—20mArms

100μArms—20mArms

电流最小分辨率

0.1mA

0.1mA

0.1mA

DC 电平

测试信号电压范围

1V

50mV - 2V

50mV - 2V

AC 源内阻

ISO ON

100Ω

100Ω

100Ω

ISO OFF

30Ω / 50Ω / 100Ω 可选择

30Ω / 50Ω / 100Ω 可选择

30Ω / 50Ω / 100Ω 可选择

DC 偏置电压源

电压 / 电流范围

-

0V-±5V

0V-±5V

分辨率

-

1mV

1mV

电压准确度

-

1%x 设定电压+5mV

1%x 设定电压+5mV

DCR 源内阻

100Ω

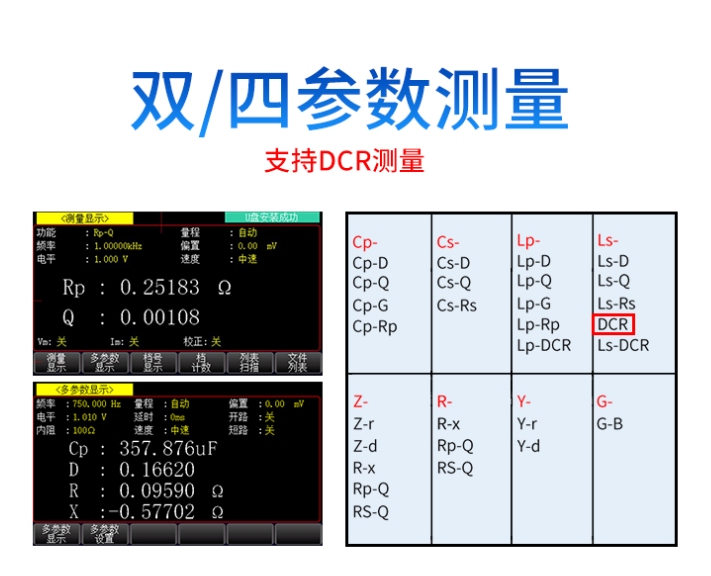

测试参数

L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、RDC、Vm、Im，△%

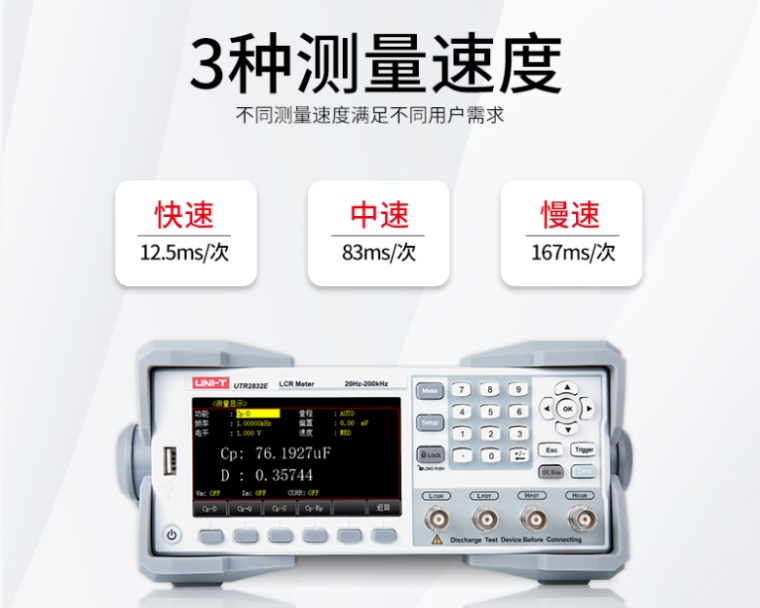

测试速度(ms/次)

快速: 12.5ms；中速: 83 ms；慢速: 167ms

显示范围

显示范围：R, X, |Z|：0.00001Ω ～ 99.9999MΩ；

G, B, |Y|：0.00001μS ～ 99.9999S；

L：0.00001uH ～ 99.9999kH； C：0.00001pF ～ 9.99999F； D：0.00001 ～ 9.99999； Q：0.00001 ～ 99999.9； θd：-179.999° ～ 179.999°； θr：-3.14159 ～ 3.14159；

DCR：0.00001Ω ～ 999.999MΩ；

Δ%：-999.999% ～ 999.999%

V/I 监视

有

测试端配置

5 端

清零功能

开路、短路、负载

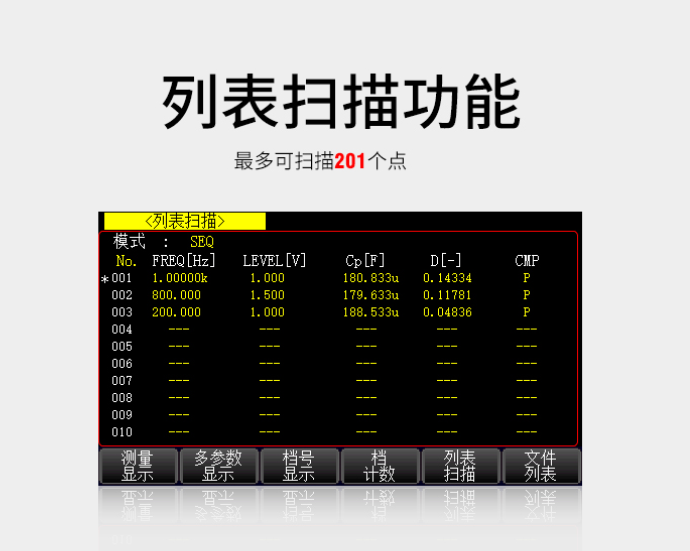

列表扫描

201 点，扫描参数:测试频率、AC 电压、AC 电流、DC BIAS 电压、DC BIAS 电流

等效方式

串联，并联

量程方式

自动，保持

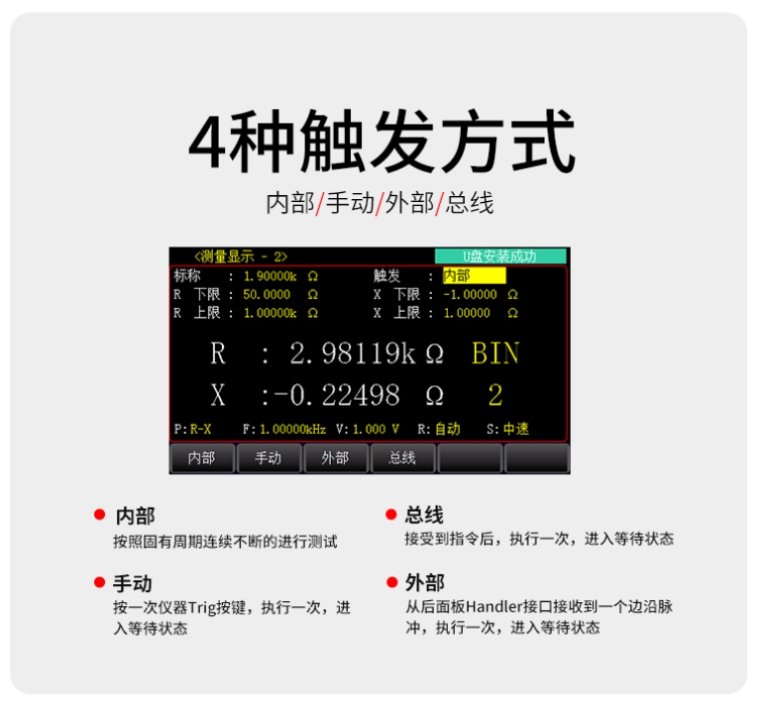

触发方式

内部，手动，外部，总线

平均次数

1～255 次

数学运算

直读，△ABS，△%

延时

触发延时,步进延时:0—60.000s,1ms 步进

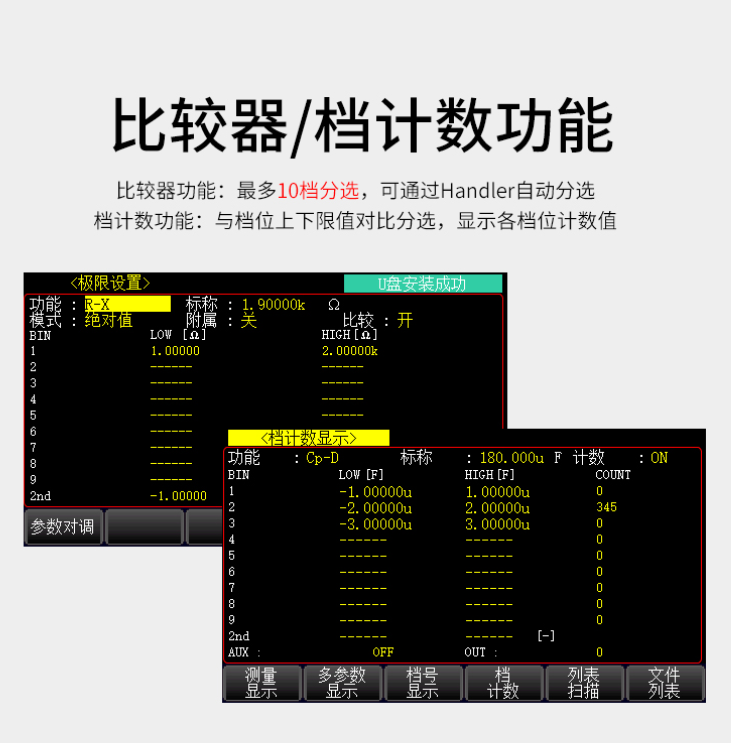

比较器

10 档分选，BIN1-BIN9,NG,AUX、档计数功能、PASS，FALL 前面板 LED 显示

存储

内部：100 组仪器内置测试设定文件，201 次测试结果，

USB 存储器：设定文件、BMP 图像、CSV 数据文件

接口

RS232、HANDLER、USB HOST、USB DEVICE、网口

判定功能

PASS / FAIL

尺寸

350*215*88mm

重量

4.65kg

其它功能

L-RDC 同时测试，软电源开关，一键截屏功能，数据记录功能

上位机功能

上位机 统计分析
