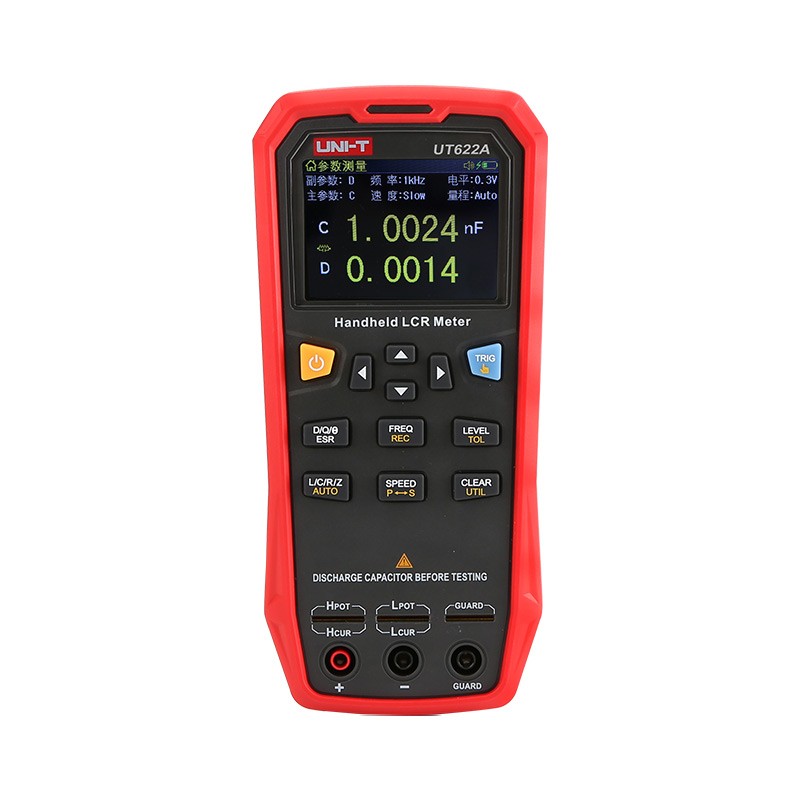

UT622A产品主要特点

手持式LCR测试仪，体积小巧

2.8英寸TFT液晶显示

中英文可选操作界面

最高100kHz测试频率

0.1V/0.3V/1.0V测试电平

5位读数分辨率

最高测量精度达到0.1%

具有DCR测试功能(UT622E)

最高测试速度20次/秒

恒定100Ω信号源阻抗

配备1800mAh锂聚合物电池

限声光报警及计数功能

记录统计功能

手动、自动触发模式

可自动按元件性质选择合适的测量参数

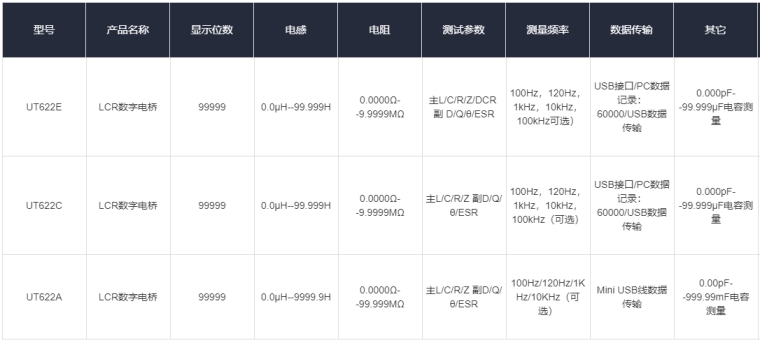

型号

UT622A

UT622C

UT622E

测量参数

主：L/C/R/Z 副: D/Q/X/θ-Deg/θ-Rad/-ESR

主：L/C/R/Z/DCR

副: D/Q/X/θ-Deg/θ-Rad/-ESR

等效模式

串联/并联

参数及等效模式

手动/自动

量程方式

自动/锁定

测试端配置

2+1端、4+1端

测试速度

快速: 20, 中速: 5, 慢速: 2 (次/秒)

校准功能

短路、开路

记录与数据统计

平均、最大、最小

标称值

可设置，只限主参数

容限

1%-20%

声光报警

可设置

计数器

合格、不合格、总计数

测试信号频率

100Hz，120Hz，1kHz，10kHz

100Hz，120Hz，

1kHz，10kHz，100kHz

100Hz，120Hz，1kHz，

10kHz，100kHz

测试信号电平

0.1Vrms/0.3Vrms/1.0Vrms

DCR测试电平

无

无

DC1V

信号源输出阻抗

100Ω

读数

主参数最大读数99999字;副参数D/Q/θ最小分辨率0.0001

L

0.001uH- 9999.9H

C

0.001pF - 99.999mF

R

0.0001Ω-99.999MΩ

Z

0.0001Ω-99.999MΩ

DCR

无

无

0.1mΩ-999.99KΩ

D

0.0001 -- 9.9999

Q

0.0001 -- 99999

X

0.0001Ω-99.999MΩ

θ(Deg)

-179.9°--179.99°

θ(Rad)

-3.142 - 3.1416

ESR

0.01mΩ--999.99Ω

显示器

2.8" TFT LCD （320×240）

背光

10级亮度可调

电池型号

可更换3.7V 锂聚合物电池 ，1800mAH起

连续工作时间

典型:8小时 (1800mAH)

充电/通讯接口

Mini-USB(通讯充电一体化接口)

充电/通讯线

Mini-USB(通讯充电一体化连接线)

充电及外部供电适配器

USB口，输出DC5V+0.25，>1A

充电电流

恒充电流约330mA，充电过程自动管理，不需开机支持

外部电流

自动切换外部电源

工作电流(不含充电背光5级)

外部5V供电:最小130mA，典型160mA，最大190mA电池满电供电:最小140mA，典型180mA，最大200mA

待机(关机)电流

最大35μA(非充电类型)

自动关机设定

5min, 15min（默认）, 30min, 60min, OFF可设定；

温度

5℃-35℃

相对湿度

≤80%R.H.

基本参数

机身颜色

红灰

重量(净重)，不含电池

305g

机身尺寸(W×H×D)

190mm×190mm×44mm

包装盒尺寸

225mmx220mmx63mm

标配附件

5V 1A电源适配器

橡胶插头鳄鱼夹测试(UTR-002)

四端开尔文测试线(UTR-L100k-H）

四端开尔文测试线(UTR-L100k-H）

UTR-001镀金短路板

用户手册一本

USB充电/数据线一根

官网下载：产品说明书/软件

选配件

四端开尔文测试线(UTR-L100k-H）；

橡胶插头鳄鱼夹测试线(UTR-002)

SMD开尔文测试钳(UTR-L100kS-H）
