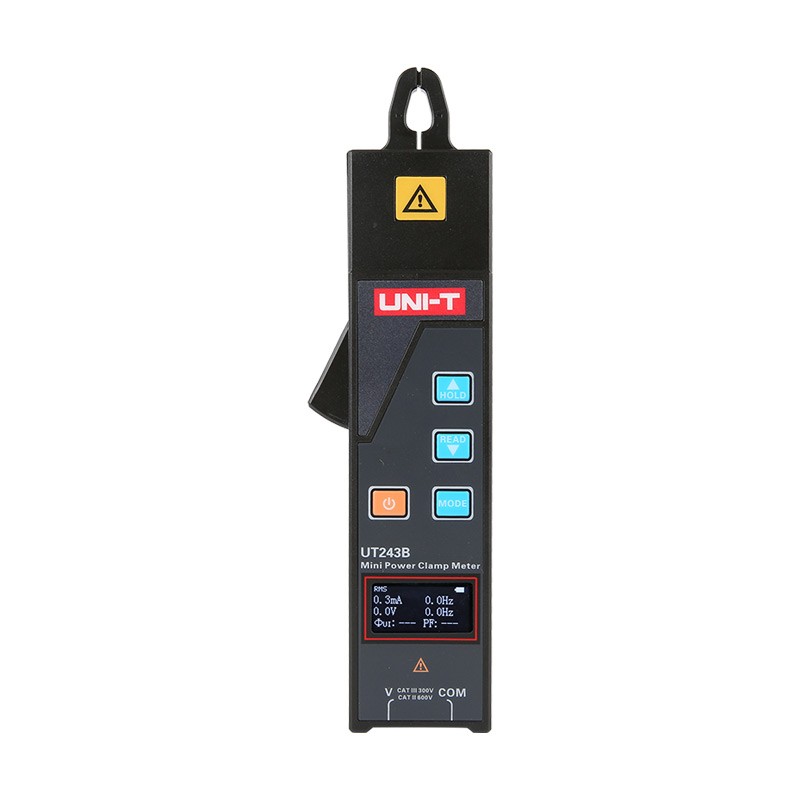

UT243B产品主要特点

电压： 0.00～600V

电流： 0.00mA～30.0A

相位： 0～360°

谐波：1-50次

有功功率：0.00W-18.0kW

32位嵌入式处理器设计

MiNi机身 轻巧使用方便快捷

电能 功率 电压 电流测试

谐波 相位 频率 功率因素测试

电能： 0.0Wh-9999kWh

功 能

同时测试380/220V电力系统中的相位、真有效值电压、真有效值电流、

有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因数、

1～50次谐波、谐波比、电流电压波形实时显示、漏电流、频率、相位、1秒～999秒定时存储数据等

电 源

6LR61，9V DC，连续使用约7小时

测试方式

钳形CT；真有效值方式

钳口尺寸

Ф7.5mm×13mm

测量范围

电压：AC 0.1V～600V(电压频率范围:40Hz～70Hz)

电流：AC 0.0mA～30.0A (电流频率范围:40Hz～70Hz)

有功功率：0.00W～18.0KW/无功功率：

0.00Var～18.0KVar/可视功率：0.00VA～18.0KVA

有功电能：0.0Wh～9999KWh/无功电能：

0.0VARh～9999KVARh/可视电能：0.0VAh～9999KVAh

相位：0°～360°/50Hz谐波次数：1～50次 /谐波比：0%～100%/

频率：40.0Hz～70.0Hz功率因数：-1～+1

分 辨 率

相位：1°/电压：0.1V/电流：0.1mA/可视功率：0.01VA/有功功率：

0.01W/无功功率：0.01Var/可视电能：0.1VAh/有功电能：

0.1Wh/无功电能：0.1VARh/谐波比：1%/频率：0.1Hz/功率因数：0.01

测量精度

(23℃±5℃，80%RH以下)

相位：±2°（注：工作条件下的相位误差：10mA～30A为±3°；

10mA以下±5°；为确保测量的准确性，电压需不低于5V，电流不低于5mA)

电压：±1.5%±5dgt/电流：±1.5%±5dgt/有功功率：±2%±5dgt/无功功率：±2%±5dgt/视在功率：

±2%±5dgt/有功电能：±2%±5dgt/无功电能：±2%±5dgt/视在电能：

±2%±5dgt/谐波比（I>30mA V>30V)：±(2%+6dgt)/频率：±1Hz/功率因数：±0.04

波 形

能显示 1～4 个完整周期波形（50Hz）

谐 波

1～50 次

定时存储

Close：关闭定时存储功能（开机默认关闭）

1～999：每 1 秒～999 秒自动存储数据

数据存储

4000 组

定时关机

10min：10 分钟仪表自动关机(开机默认 10 分钟自动关机)

Close：关闭自动关机功能

显示模式

OLED 液晶显示

LCD 尺寸

35mm×21.5mm；显示域 32mm×15mm

换 档

自动换档

速 率

ADC 采样速率：1MSPS； 显示速率：10 次/秒

仪表尺寸

长宽厚 220mm×45mm×30mm

线路电压

600V 以下线路测试

功能切换

按 MODE 键切换显示各功能页面

仪表质量

仪表220g (含电池)；总质量0.57kg(含外包装)

工作电流

Max 17mA

工作温湿度

-10℃～-10℃～60℃；70%Rh以下 40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

电池电压

电池图标显示实时电量，当电池电压低于6.8V时，显示空 心电池图标，提醒更换电池

数据保持

按 HOLD 键保持数据，再按 HOLD 键取消保持

数据查阅

按 READ 键进入数据查阅，按上下箭头键翻阅所存数据

溢出显示

超量程溢出功能：“OL”符号显示

无效显示

”----“或“---”

绝缘强度

2000V/rms(仪表外壳前后两端之前)

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)
