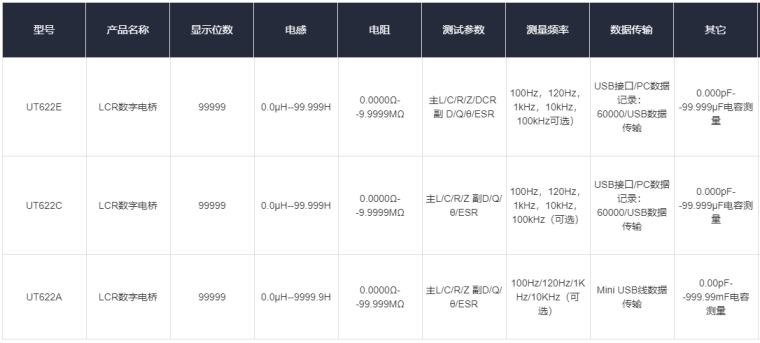

型号 | UT622A | UT622C | UT622E |
测量参数 | 主：L/C/R/Z 副: D/Q/X/θ-Deg/θ-Rad/-ESR | 主：L/C/R/Z/DCR 副: D/Q/X/θ-Deg/θ-Rad/-ESR |
等效模式 | 串联/并联 |
参数及等效模式 | 手动/自动 |
量程方式 | 自动/锁定 |
测试端配置 | 2+1端、4+1端 |
测试速度 | 快速: 20, 中速: 5, 慢速: 2 (次/秒) |
校准功能 | 短路、开路 |
记录与数据统计 | 平均、最大、最小 |
标称值 | 可设置，只限主参数 |
容限 | 1%-20% |
声光报警 | 可设置 |
计数器 | 合格、不合格、总计数 |
测试信号频率 | 100Hz，120Hz，1kHz，10kHz | 100Hz，120Hz， 1kHz，10kHz，100kHz | 100Hz，120Hz，1kHz， 10kHz，100kHz |
测试信号电平 | 0.1Vrms/0.3Vrms/1.0Vrms |
DCR测试电平 | 无 | 无 | DC1V |
信号源输出阻抗 | 100Ω |
读数 | 主参数最大读数99999字;副参数D/Q/θ最小分辨率0.0001 |
L | 0.001uH- 9999.9H |
C | 0.001pF - 99.999mF |
R | 0.0001Ω-99.999MΩ |
Z | 0.0001Ω-99.999MΩ |
DCR | 无 | 无 | 0.1mΩ-999.99KΩ |
D | 0.0001 -- 9.9999 |
Q | 0.0001 -- 99999 |
X | 0.0001Ω-99.999MΩ |
θ(Deg) | -179.9°--179.99° |
θ(Rad) | -3.142 - 3.1416 |
ESR | 0.01mΩ--999.99Ω |
显示器 | 2.8" TFT LCD （320×240） |
背光 | 10级亮度可调 |
电池型号 | 可更换3.7V 锂聚合物电池 ，1800mAH起 |
连续工作时间 | 典型:8小时 (1800mAH) |
充电/通讯接口 | Mini-USB(通讯充电一体化接口) |
充电/通讯线 | Mini-USB(通讯充电一体化连接线) |
充电及外部供电适配器 | USB口，输出DC5V+0.25，>1A |
充电电流 | 恒充电流约330mA，充电过程自动管理，不需开机支持 |
外部电流 | 自动切换外部电源 |
工作电流(不含充电背光5级) | 外部5V供电:最小130mA，典型160mA，最大190mA电池满电供电:最小140mA，典型180mA，最大200mA |
待机(关机)电流 | 最大35μA(非充电类型) |
自动关机设定 | 5min, 15min（默认）, 30min, 60min, OFF可设定； |
温度 | 5℃-35℃ |
相对湿度 | ≤80%R.H. |
基本参数 |
机身颜色 | 红灰 |
重量(净重)，不含电池 | 305g |
机身尺寸(W×H×D) | 190mm×190mm×44mm |
包装盒尺寸 | 225mmx220mmx63mm |
标配附件 | 5V 1A电源适配器 |
橡胶插头鳄鱼夹测试(UTR-002) | 四端开尔文测试线(UTR-L100k-H） | 四端开尔文测试线(UTR-L100k-H） |
UTR-001镀金短路板 |
用户手册一本 |
USB充电/数据线一根 |
官网下载：产品说明书/软件 |
选配件 | 四端开尔文测试线(UTR-L100k-H）； | 橡胶插头鳄鱼夹测试线(UTR-002) |
SMD开尔文测试钳(UTR-L100kS-H） |
