LCR数字电桥UT612

型号:

UT612

产品介绍

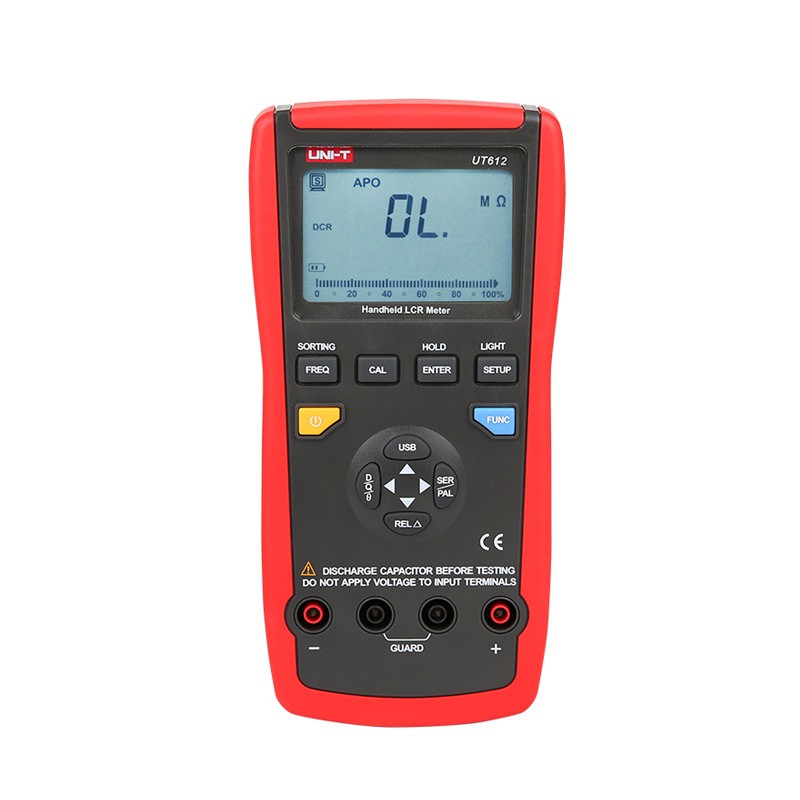

UT612 LCR数字电桥

UT610系列LCR数字电桥表能准确并稳定地测定各种电子元件参数，主要是用来测试电感、电容、电阻的测试仪。该系列具有串/并联测量模式选择，测量元器件品质因数、损耗、相位角、等效电阻测量和直流电阻测量；电感、电容、电阻交流模式下其能够提供多达5种测量频率，更能满足实际需要。UT610系列具有功能直接、操作简便等特点，能以较低的预算来满足生产线质量保证、进货检验、电子维修业对器件的测试要求

UT612产品主要特点

19999/1999次计数双液晶显示屏，带26段模拟条显示

LCR自动识别/手动测量模式选择

串联/并联测量模式选择

五种测试频率选择（100Hz/120Hz/1KHz/10KHz/100KHz）

损耗因数（D）、品质因数（Q）、相位角（θ）、等效串联电阻（ESR）、等效并联电阻（EPR）、DCR直流电阻参数测量

DCR直流电阻测量

开路/短路校准补偿，可有效降低因测试线带来的分布参数干扰

筛选测量模式，用于快速筛选主参在一定范围的原件

Mini-USB通讯功能，与PC通讯进行数据采集/分析/报表

相对值测量模式

偏差比率测量功能，用于比较两个元件偏差值

数据保持、LCD背光灯、自动关机功能，

仪表符合CE欧洲共同体（European Union）标准

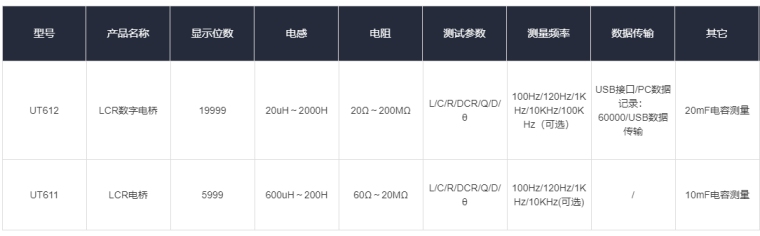

型号参数

技术参数

基本功能	量程	最高精度
型号		UT612
电感 (H)	20uH～2000H	±(0.5%+5)
电容 (F)	200pF～20mF	±(0.5%+5)
电阻 (Ω)	20Ω～200MΩ	±(0.3%+5)
测试频率 (Hz)	100Hz/120Hz/1KHz/10KHz/100KHz	√
测试电压	0.6Vrms	√
测试参数	L/C/R/DCR/Q/D/θ	√
特殊功能
最大显示		20000
D/Q最大显示		2000
D/Q分辨率	0.001	√
自动量程		√
实时显示测试频率		√
测量模式	串联/并联	√
自动关机		√
低电压显示	≤6.8V	√
数字保持		√
相对测量		√
USB 数据传输		√
USB接口/PC数据记录		60000
LCD 背光		√
模拟条		26段
偏差比例测量		√
筛选功能		√
校准功能		√
输出阻抗	120Ω	√
LCR自动识别测量		√
一般特征
电源	9V电池(6F22)
LCD尺寸	40 X 63mm
机身颜色	红色 + 灰色
机身重量	374g
机身尺寸	96 X 193 X 47mm
标准配件	电池、SMD测试钳、USB数据线、软件光盘、转接插座
标准包装	彩盒、说明书、保修卡
标准包装数量	24台
标准包装尺寸	610mm X 450mm X 355mm
标准包装箱毛重	22.3Kg
