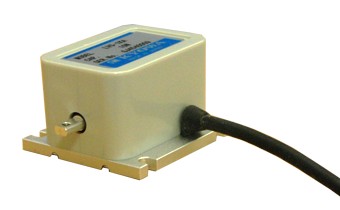

微载荷传感器LVS-A
产品介绍
特点 ●小型轻量 ●高精度 ●可制作TEDS对应产品 产品一览 全部显示 LVS-5GA 50mN用
规格 性能 | 额定容量 | 50mN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.2mV/V(2400×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±10% |
|---|
| 输出电阻 | 120Ω±10% |
|---|
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线1m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 过载界限 | 1000% |
|---|
| 固有频率 | 约50Hz |
|---|
| 重量 | 约50g (不含电缆) |
|---|
外形尺寸图
LVS-10GA 100mN用
规格 性能 | 额定容量 | 100mN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.2mV/V(2400×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±10% |
|---|
| 输出电阻 | 120Ω±10% |
|---|
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线1m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 过载界限 | 1000% |
|---|
| 固有频率 | 约111Hz |
|---|
| 重量 | 约50g (不含电缆) |
|---|
外形尺寸图
LVS-20GA 200mN用
规格 性能 | 额定容量 | 200mN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±10% |
|---|
| 输出电阻 | 120Ω±10% |
|---|
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线1m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 过载界限 | 1000% |
|---|
| 固有频率 | 约147Hz |
|---|
| 重量 | 约50g (不含电缆) |
|---|
外形尺寸图
LVS-50GA 500mN用
规格 性能 | 额定容量 | 500mN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±10% |
|---|
| 输出电阻 | 120Ω±10% |
|---|
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线1m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 过载界限 | 500% |
|---|
| 固有频率 | 约294Hz |
|---|
| 重量 | 约50g (不含电缆) |
|---|
外形尺寸图
LVS-100GA 1N用
规格 性能 | 额定容量 | 1N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±10% |
|---|
| 输出电阻 | 120Ω±10% |
|---|
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线1m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 过载界限 | 500% |
|---|
| 固有频率 | 约455Hz |
|---|
| 重量 | 约50g (不含电缆) |
|---|
外形尺寸图
LVS-200GA 2N用
规格 性能 | 额定容量 | 2N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±10% |
|---|
| 输出电阻 | 120Ω±10% |
|---|
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线1m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 过载界限 | 500% |
|---|
| 固有频率 | 约667Hz |
|---|
| 重量 | 约50g (不含电缆) |
|---|
外形尺寸图
LVS-500GA 5N用
规格 性能 | 额定容量 | 5N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±10% |
|---|
| 输出电阻 | 120Ω±10% |
|---|
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线1m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 过载界限 | 250% |
|---|
| 固有频率 | 约1220Hz |
|---|
| 重量 | 约50g (不含电缆) |
|---|
外形尺寸图
LVS-1KA 10N用
规格 性能 | 额定容量 | 10N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±10% |
|---|
| 输出电阻 | 120Ω±10% |
|---|
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线1m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 过载界限 | 250% |
|---|
| 固有频率 | 约1600Hz |
|---|
| 重量 | 约50g (不含电缆) |
|---|
外形尺寸图
LVS-2KA 20N用
规格 性能 | 额定容量 | 20N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±10% |
|---|
| 输出电阻 | 120Ω±10% |
|---|
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线1m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 过载界限 | 250% |
|---|
| 固有频率 | 约2500Hz |
|---|
| 重量 | 约50g (不含电缆) |
|---|
外形尺寸图
为了正确使用 ●安装时，请小心注意。尤其不能在灵敏度方向上施力，例如撞击等。 ●将电杆安装到被测量物时，请勿折弯或扭转电杆。
| |
