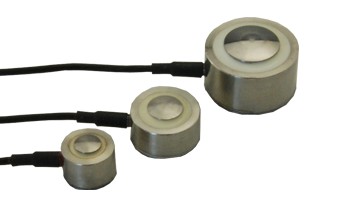

小型压缩式载荷传感器LMC-A
产品介绍
特点 ●小型、高输出、高精度 ●适合载荷分布测量 产品一览 全部显示 LMC-A-5KN 5kN用
规格 性能 | 额定容量 | 5kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6 应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 7V AC或DC |
|---|
| 推荐激励电压 | 1～6V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.035mm2,4芯屏蔽乙烯线2m,外径1.7mm,前端裸线 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约32kHz |
|---|
| 重量 | 约5g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
外形尺寸图
LMC-A-10KN 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6 应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 7V AC或DC |
|---|
| 推荐激励电压 | 1～6V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.035mm2,4芯屏蔽乙烯线2m,外径1.7mm,前端裸线 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约38kHz |
|---|
| 重量 | 约6g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
外形尺寸图
LMC-A-20KN 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6 应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 7V AC或DC |
|---|
| 推荐激励电压 | 1～6V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.035mm2,4芯屏蔽乙烯线2m,外径1.7mm,前端裸线 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约41kHz |
|---|
| 重量 | 约10g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
外形尺寸图
LMC-A-50KN 50kN用
规格 性能 | 额定容量 | 50kN |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 反复性 | 0.5%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6 应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 7V AC或DC |
|---|
| 推荐激励电压 | 1～6V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.035mm2,4芯屏蔽乙烯线2m,外径1.7mm,前端裸线 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约29kHz |
|---|
| 重量 | 约30g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
外形尺寸图
为了正确使用 本产品为小型、高容量的传感器, 在额定负载的情况下, 安装面的表面压力将会增大。 安装面请使用HRC40～44的金属材料。 此外，推荐将安装面和挡块设置于没有凹凸的Rz2.5的平面上。 推荐材料例 ·挡块的材料： HRC(3～38) SCM440等 ·安装面的材料： HRC40或以上 SUS630-H900 SCM440等
| |
