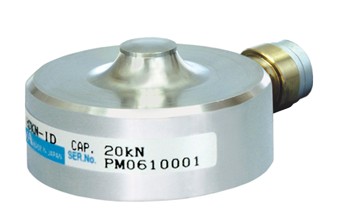

小型压缩式载荷传感器LCX-A-ID
产品介绍
特点 ●小型轻量 ●便于安装 ●支持TEDS 产品一览 全部显示 LCX-A-500N-ID 500N用
规格 性能 | 额定容量 | 500N |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.0mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃ |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375±5Ω |
|---|
| 输出电阻 | 350±3.5Ω |
|---|
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
|---|
| 固有频率 | 约24kHz |
|---|
| 外形尺寸 | φ28×18mm |
|---|
| 重量 | 约45g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|

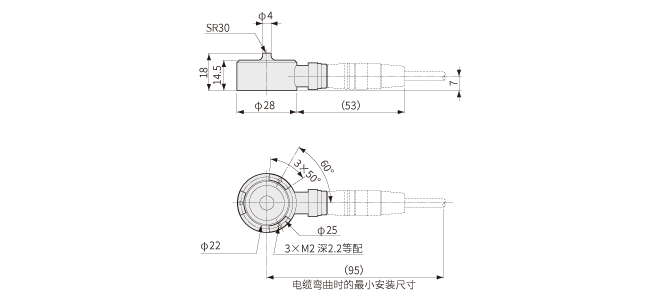

外形尺寸图
LCX-A-1KN-ID 1kN用
规格 性能 | 额定容量 | 1kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375±5Ω |
|---|
| 输出电阻 | 350±3.5Ω |
|---|
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
|---|
| 固有频率 | 约29kHz |
|---|
| 外形尺寸 | φ28×18mm |
|---|
| 重量 | 约45g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
LCX-A-2KN-ID 2kN用
规格 性能 | 额定容量 | 2kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375±5Ω |
|---|
| 输出电阻 | 350±3.5Ω |
|---|
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
|---|
| 固有频率 | 约37kHz |
|---|
| 外形尺寸 | φ28×18mm |
|---|
| 重量 | 约45g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
LCX-A-5KN-ID 5kN用
规格 性能 | 额定容量 | 5kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375±5Ω |
|---|
| 输出电阻 | 350±3.5Ω |
|---|
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
|---|
| 固有频率 | 约24kHz |
|---|
| 外形尺寸 | φ43×22mm |
|---|
| 重量 | 约120g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|

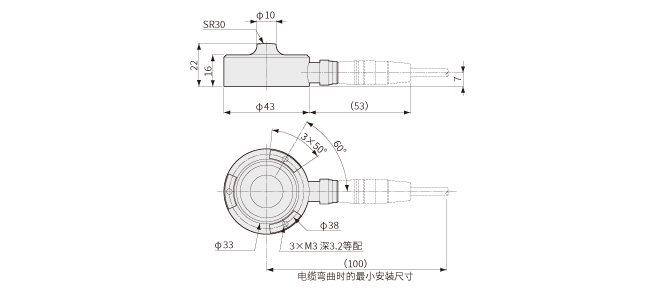

外形尺寸图
LCX-A-10KN-ID 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375±5Ω |
|---|
| 输出电阻 | 350±3.5Ω |
|---|
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
|---|
| 固有频率 | 约28kHz |
|---|
| 外形尺寸 | φ43×22mm |
|---|
| 重量 | 约120g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
LCX-A-20KN-ID 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375±5Ω |
|---|
| 输出电阻 | 350±3.5Ω |
|---|
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
|---|
| 固有频率 | 约37kHz |
|---|
| 外形尺寸 | φ43×22mm |
|---|
| 重量 | 约120g(不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
安装台座 CX-5
| 产品名称 | 安装台座 |
|---|
| 对象产品型号 | LCX-A-500N-ID,LCX-A-1KN-ID,LCX-A-2KN-ID |
|---|
| 重量 | 约100g |
|---|
CX-7
| 产品名称 | 安装台座 |
|---|
| 对象产品型号 | LCX-A-5KN-ID,LCX-A-10KN-ID,LCX-A-20KN-ID |
|---|
| 重量 | 约280g |
|---|
CA-2F
| 产品名称 | 载重底座 |
|---|
| 对象产品型号 | LCN-A,LCX-A-ID |
|---|
备注 该产品不能用于质量测量显示的用途
| |
