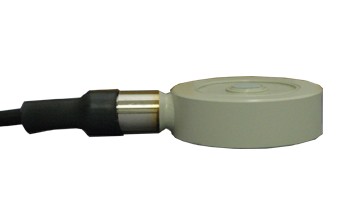

薄型压缩式载荷传感器LCK-A
产品介绍
特点 ●薄型 ●惰性气体密闭构造 ●可制作TEDS对应产品 产品一览 全部显示 LCK-A-5KN 5kN用
规格 性能 | 额定容量 | 5kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -35～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.007%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线5m，外径7.6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约10.7kHz |
|---|
| 重量 | 约700g (不含电缆) |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|

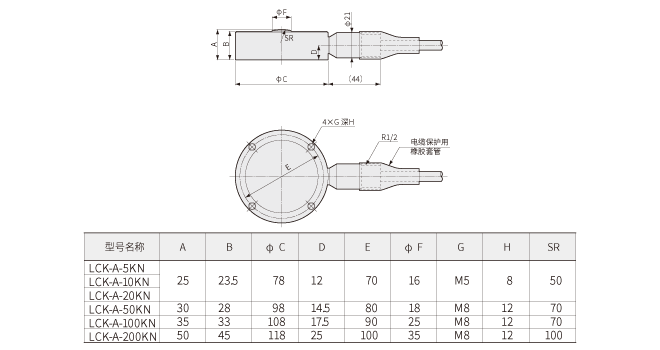

外形尺寸图
LCK-A-10KN 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -35～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.007%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线5m，外径7.6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约11.4kHz |
|---|
| 重量 | 约700g (不含电缆) |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
外形尺寸图
LCK-A-20KN 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -35～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.007%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线5m，外径7.6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约14.2kHz |
|---|
| 重量 | 约700g (不含电缆) |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
外形尺寸图
LCK-A-50KN 50kN用
规格 性能 | 额定容量 | 50kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -35～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.007%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线5m，外径7.6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约24.2kHz |
|---|
| 重量 | 约1.5kg (不含电缆) |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
外形尺寸图
LCK-A-100KN 100kN用
规格 性能 | 额定容量 | 100kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -35～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.007%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线5m，外径7.6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约14.8kHz |
|---|
| 重量 | 约2.2kg (不含电缆) |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
外形尺寸图
LCK-A-200KN 200kN用
规格 性能 | 额定容量 | 200kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -35～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.007%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线5m，外径7.6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约12.6kHz |
|---|
| 重量 | 约3.5kg (不含电缆) |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
外形尺寸图
备注 ※该产品不能用于质量测量显示的用途 ※本公司也可以制作符合CE认证的产品，具体请电询。
| |
