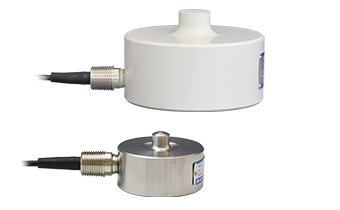

高温用压缩式载荷传感器LC-FH
产品介绍
特点 ●高可靠性 ●气密构造 ●可制作TEDS对应产品 产品一览 全部显示 LC-50KFH 500N用
规格 性能 | 额定容量 | 500N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -10～150℃(接头除外) |
|---|
| 温度补偿范围 | -10～150℃(接头除外) |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氟化乙烯树脂线5m,外径5mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 固有频率 | 约3.2kHz |
|---|
| 重量 | 约800g（不含电缆） |
|---|
外形尺寸图
LC-100KFH 1kN用
规格 性能 | 额定容量 | 1kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -10～150℃(接头除外) |
|---|
| 温度补偿范围 | -10～150℃(接头除外) |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氟化乙烯树脂线5m,外径5mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 固有频率 | 约5.1kHz |
|---|
| 重量 | 约800g（不含电缆） |
|---|
外形尺寸图
LC-200KFH 2kN用
规格 性能 | 额定容量 | 2kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -10～150℃(接头除外) |
|---|
| 温度补偿范围 | -10～150℃(接头除外) |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氟化乙烯树脂线5m,外径5mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 固有频率 | 约7.2Hz |
|---|
| 重量 | 约800g（不含电缆） |
|---|
外形尺寸图
LC-500KFH 5kN用
规格 性能 | 额定容量 | 5kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -10～150℃(接头除外) |
|---|
| 温度补偿范围 | -10～150℃(接头除外) |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氟化乙烯树脂线5m,外径5mm,前端插头 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 固有频率 | 约11kHz |
|---|
| 重量 | 约800g（不含电缆） |
|---|
外形尺寸图
LC-1TFH 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -10～150℃(接头除外) |
|---|
| 温度补偿范围 | -10～150℃(接头除外) |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氟化乙烯树脂线5m,外径5mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 固有频率 | 约17kHz |
|---|
| 重量 | 约800g（不含电缆） |
|---|
外形尺寸图
LC-2TFH 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -10～150℃(接头除外) |
|---|
| 温度补偿范围 | -10～150℃(接头除外) |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氟化乙烯树脂线5m,外径5mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 固有频率 | 约21kHz |
|---|
| 重量 | 约800g（不含电缆） |
|---|
外形尺寸图
LC-5TFH 50kN用
规格 性能 | 额定容量 | 50kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -10～150℃(接头除外) |
|---|
| 温度补偿范围 | -10～150℃(接头除外) |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氟化乙烯树脂线5m,外径5mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 固有频率 | 约16kHz |
|---|
| 重量 | 约2.0kg（不含电缆） |
|---|
外形尺寸图
LC-10TFH 100kN用
规格 性能 | 额定容量 | 100kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -10～150℃(接头除外) |
|---|
| 温度补偿范围 | -10～150℃(接头除外) |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氟化乙烯树脂线5m,外径5mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 固有频率 | 约11kHz |
|---|
| 重量 | 约3.4kg （不含电缆） |
|---|
外形尺寸图
LC-20TFH 200kN用
规格 性能 | 额定容量 | 200kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -10～150℃(接头除外) |
|---|
| 温度补偿范围 | -10～150℃(接头除外) |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氟化乙烯树脂线5m,外径5mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 固有频率 | 约8.6kHz |
|---|
| 重量 | 约7.0kg（不含电缆） |
|---|
外形尺寸图
备注 该产品不能用于质量测量显示的用途
| |
