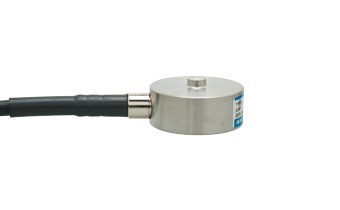

小型压缩式载荷传感器LCN-A
产品介绍
特点 ●超小型.量 ●耐腐蚀性，惰性气体封闭.的密闭结构 ●可制作TEDS对应产品 产品一览 全部显示 LCN-A-500N 500N用
规格 性能 | 额定容量 | 500N |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.3% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线3m，外径8.5mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 约200% |
|---|
| 固有频率 | 约6.4kHz |
|---|
| 重量 | 约220g（不含电缆） |
|---|
| 材料 | 主机SUS630，底板SUS304 |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
| 选购件 | 载荷底座 CA-2F 安装台座 CF-42 内侧隔板 CAI-2 |
|---|

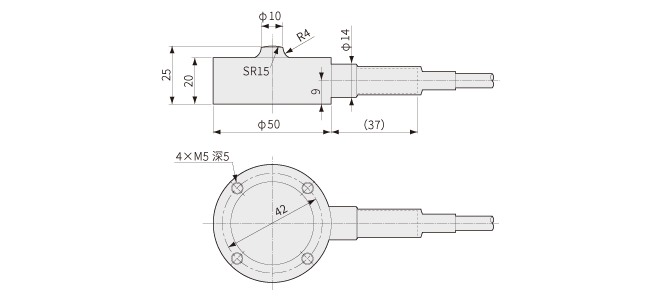

外形尺寸图
LCN-A-1KN 1kN用
规格 性能 | 额定容量 | 1kN |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.3% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线3m，外径8.5mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 约200% |
|---|
| 固有频率 | 约5.3kHz |
|---|
| 重量 | 约220g（不含电缆） |
|---|
| 材料 | 主机SUS630，底板SUS304 |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
| 选购件 | 载荷底座 CA-2F 安装台座 CF-42 内侧隔板 CAI-2 |
|---|
外形尺寸图
LCN-A-2KN 2kN用
规格 性能 | 额定容量 | 2kN |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.3% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线3m，外径8.5mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 约200% |
|---|
| 固有频率 | 约7.6kHz |
|---|
| 重量 | 约220g（不含电缆） |
|---|
| 材料 | 主机SUS630，底板SUS304 |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
| 选购件 | 载荷底座 CA-2F 安装台座 CF-42 内侧隔板 CAI-2 |
|---|
外形尺寸图
LCN-A-5KN 5kN用
规格 性能 | 额定容量 | 5kN |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.3% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线3m，外径8.5mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 约200% |
|---|
| 固有频率 | 约13kHz |
|---|
| 重量 | 约220g（不含电缆） |
|---|
| 材料 | 主机SUS630，底板SUS304 |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
| 选购件 | 载荷底座 CA-2F 安装台座 CF-42 内侧隔板 CAI-2 |
|---|
外形尺寸图
LCN-A-10KN 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.3% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线3m，外径8.5mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 约200% |
|---|
| 固有频率 | 约18kHz |
|---|
| 重量 | 约220g（不含电缆） |
|---|
| 材料 | 主机SUS630，底板SUS304 |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
| 选购件 | 载荷底座 CA-2F 安装台座 CF-42 内侧隔板 CAI-2 |
|---|
外形尺寸图
LCN-A-20KN 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.3% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线3m，外径8.5mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 约200% |
|---|
| 固有频率 | 约24kHz |
|---|
| 重量 | 约220g（不含电缆） |
|---|
| 材料 | 主机SUS630，底板SUS304 |
|---|
| 保护等级 | IP67（IEC 60529） |
|---|
| 选购件 | 载荷底座 CA-2F 安装台座 CF-42 内侧隔板 CAI-2 |
|---|
外形尺寸图
CA-2F
| 产品名称 | 载重底座 |
|---|
| 对象产品型号 | LCN-A,LCX-A-ID |
|---|
CAI-2
CF-42
备注 ※该产品不能用于质量测量显示的用途 ※本公司也可以制作符合CE认证的产品，具体请电询。
| |
