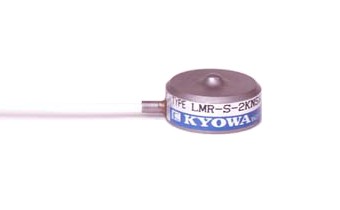

小型压缩式载荷传感器LMR-S-SA2
产品介绍
特点 ●小型轻量 ●低价格 ●适合载荷分布测量。 产品一览 全部显示 LMR-S-2KNSA2 2kN用
规格 性能 | 额定容量 | 2kN |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 7V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.035mm2,4芯屏蔽乙烯线2m,外径1.7mm,前端裸线(屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 固有频率 | 约50kHz |
|---|
| 重量 | 约25g（不含电缆） |
|---|
| 材料 | 不锈钢 |
|---|

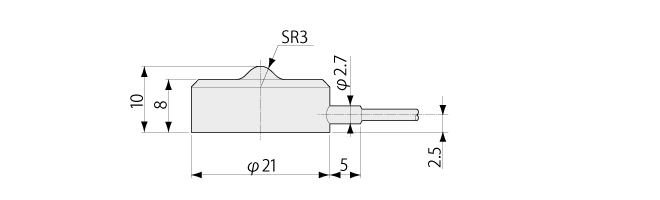

外形尺寸图
LMR-S-5KNSA2 5kN用
规格 性能 | 额定容量 | 5kN |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 7V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.035mm2,4芯屏蔽乙烯线2m,外径1.7mm,前端裸线(屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 固有频率 | 约50kHz |
|---|
| 重量 | 约25g（不含电缆） |
|---|
| 材料 | 不锈钢 |
|---|

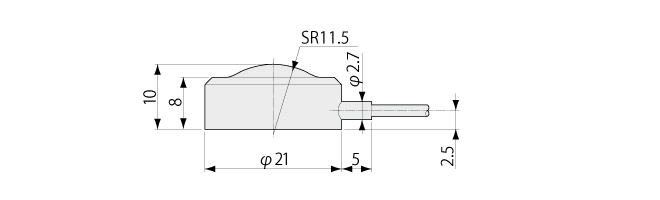

外形尺寸图
LMR-S-10KNSA2 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 7V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.035mm2,4芯屏蔽乙烯线2m,外径1.7mm,前端裸线(屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 固有频率 | 约50kHz |
|---|
| 重量 | 约25g（不含电缆） |
|---|
| 材料 | 不锈钢 |
|---|
外形尺寸图
LMR-S-20KNSA2 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±2%RO或以内 |
|---|
| 滞后 | ±2%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 7V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.035mm2,4芯屏蔽乙烯线2m,外径1.7mm,前端裸线(屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 固有频率 | 约50kHz |
|---|
| 重量 | 约25g（不含电缆） |
|---|
| 材料 | 不锈钢 |
|---|
外形尺寸图
为了正确使用 本产品为小型、高容量的传感器，在额定负载的情况下，安装面的表面压力将会增大。安装面请使用HRC40～44的金属材料。 此外，推荐将安装面和挡块设置于没有凹凸的Rz2.5的平面上。
| |
共和电业有限公司
