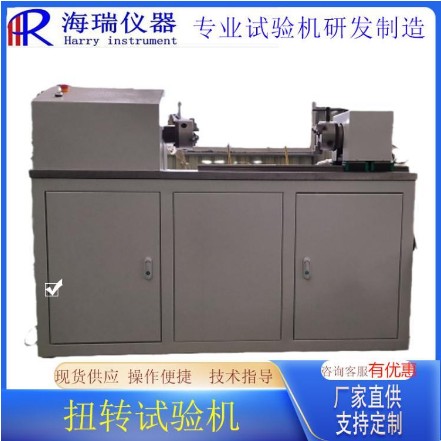

1.1主机

    主机采用卧式结构。右端扭矩盘连接传感器为固定端，左端加载为电机通过减速机传动带动加力盘转动，通过试样加载将扭矩传到扭矩盘端检测扭矩，加载系统可沿导轨移动和固定，用于调整试验空间。

1.2传动系统

通过采用数控电机和驱动器，保证试验过程的宽范围速度连续调节和均匀加载；

1.3扭矩及扭角的检测

采用高精度扭矩传感器，可正反两方向测量扭矩；扭转角的检测采用光电编码器,转角的检测在输出轴上，保证显示角度的真实有效。通过控制及系统数据采集处理系统，将传感器、编码器信号处理后在液晶显示屏幕上显示。

试验机的主要规格、技术参数和技术指标：

1、两夹头最大距离:530mm

2、扭转速度:15，20，30，60转/分钟

缠绕速度:0-2转/分钟

3、速度相对误差:≤±5%

4、示值范围:0-9999

5、示值分辨力:0.1圈

6、示值相对误差:≤±1%

7、钳口同轴度:<ф0.4mm

8、满足线材直径:中1-中10mm

9、钳口硬度:55-65HRC

10、夹紧方式:手动夹紧

11、试验方向:正转或反转

12、控制方式:触摸屏

13、电源:220V，50Hz，1.5KW
