主 要 技 术 参 数

1、控  温   范  围： 0～—196℃  (室温≤25℃)

2、恒  温   精  度： ﹤± 1℃

3、最 大 外 形 尺 寸：210×130×70mm mm(长 × 宽 × 高)

     液氮罐外形尺寸：700×1000mm

    4、有 效 作 空  间 :130×130×70  mm(长 × 宽 × 高)

5、可 装 试 样 数 量:>120个（冲击试样尺寸:10×10×55mm）

6、数 字 记 时 器： 1秒～99分钟，分辨率1秒

7、冷  却  介  质： 液氮

8、工  作 电   源：  220～240V，2.0KW

结 构 与 工 作 原 理

      1、结构

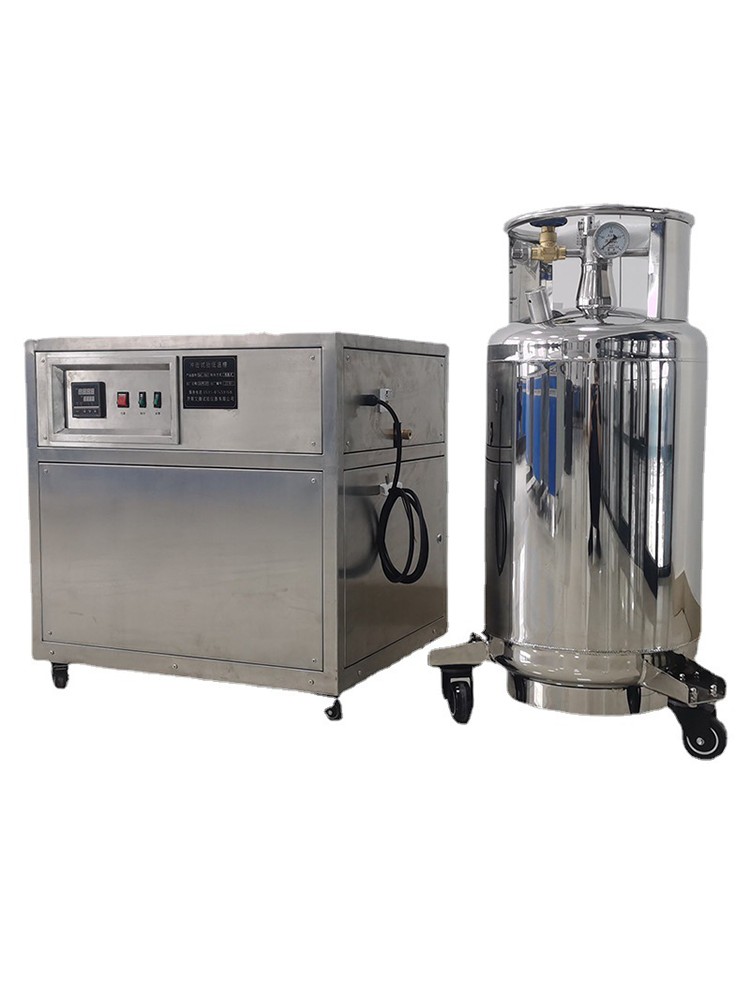

本设备有液氮罐、输液管、电子控制箱、低温电磁阀、冷却槽、自动报警装置等部分组成。

2、工作原理

液氮气化，产生制冷效应。液氮罐加注液氮，增加压力，启动制冷开关后，液氮通过输液管、低温电磁阀、进入冷却槽中，温控装置根据设定温度控制低温电磁阀，从而控制液氮量的多少用以平衡制冷系统中的多余热量，以达到降温、恒温的目的。

安 装 指 南

      1、本设备搬运、安装过程中严禁剧烈振动，倾斜不得大于45°。

  2、设备长久安放应距墙壁不少于0.2米，且要求通风良好，避免日光直接曝晒。

  3、对设备进行全面检查；确保个零部件完整无损。

  4、使用220V、50Hz、200W的电源

操 作 步 骤

1、向液氮罐中加注适量的液氮。（若液氮罐中存有液氮，运输或者

         保存过程中打开输液阀，尽量避免液氮罐压力过高。）

2、用输液管连接液氮罐与低温槽主机，随机配有密封圈，注意密封。

      以免液氮渗漏。

       3、连接液氮罐外加压气源，注意压力不能超过0.08Mpa。打开气泵，保持

           压力约0.06MPa为宜，压力超过0.08MPa关闭外加压气源。

4、将清洁干净的试样按顺序整齐摆放在盛样筐中后放进冷却槽内。

5、在确认电源在规定的电压下及接地安全，且设备各部分正常情况下接

   通电源开关。

6、根据需求设定温度，仪表设定参照附带《仪表说明书》。

7、液氮罐压力约0.06MPa时，打开液氮罐上的输液阀，打开制冷开关，

   控制输液阀的大小，降温速度每分钟约5-10摄氏度为宜。温控系统

   根据设定目标，自动控制低温电磁阀，达到控温目标。

8、温度达到设定温度，保温20分钟为宜，用试样钳夹持试样，迅速

    放置在冲击机钳口座上，做冲击试验。

9、试验完毕后，关闭液氮罐外加压气源、关闭输液阀、制冷开关

   和电源开关。

10、试验完毕后，若有剩余大量液氮。先关闭输液阀、拆分液氮罐

 与输液管、然后微开输液阀，尽量避免液氮存放时液氮罐产生压力。
