一、 试验机的用途与特点

本产品的试验原理是利用摆锤冲击前位能与冲击后所剩余位能之差在度盘、微机屏幕上显示出来的方式，得到所试验试样的吸收功。本设备有两种试验数据测量记录方式，分别可以从度盘、微机上读取，且微机可以自动将数据记录到数据库中。微机屏幕其读数准确度高于主机度盘指针的显示，利用摆锤冲断试样后的剩余能量即可自动扬摆，准备做下次冲击试验，所以在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造厂等单位更能体现其优越性。

1、试样放置：将多件试样装入试样架上，设置好各种试验参数，或者从上位机读取试验参数，试验机自动将试样架上的试样送入低温室中降温并保温，保温时间到后，自动开始送样到试样冲击支座上，并对试样进行定位冲击、数据处理。 可一次完成多达21件试样的试验，试验效率高，数据准确，安全可靠。具有操作简单、工作效率高、精度高、示值可靠等优点。

2、本机采用PLC可编程序控制器作为数据采集及控制。具有取摆、自动送样、冲击等多次循环试验的自动化控制功能，同时具有数据采集、处理、打印的功能，在冲击试样后能自动获得最终需要的试验数据。采用PLC采集数据，控制摆锤动作，彻底避免单片机控制系统常有的干扰，保证采集到的每一个数据都是准确的，每一个动作都控制精确的。

二、主要技术规格

1、冲击能量：             300J、150J

2、角度测试准确度：        0.1°

3、度盘刻度范围及分度值：

4、摆锤力矩：

三、结构简介

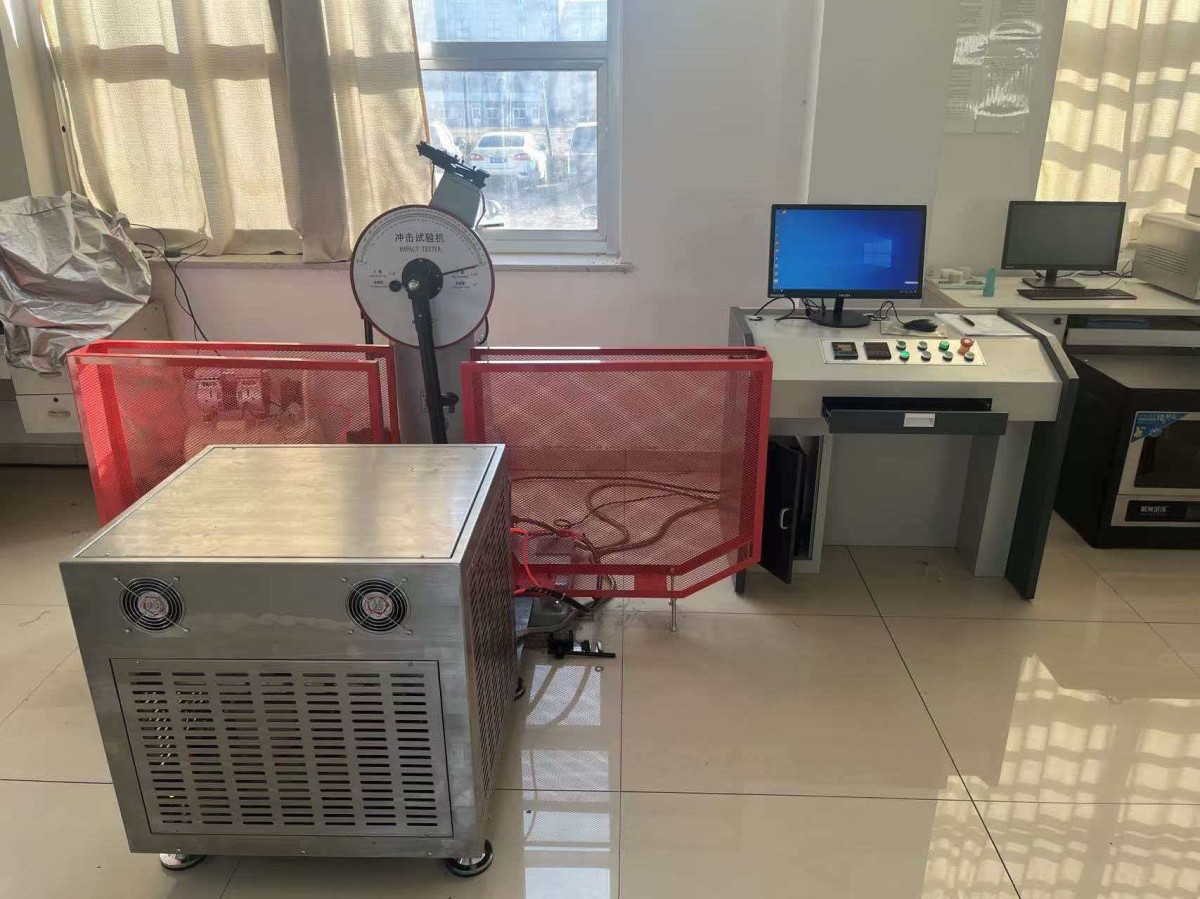

   本试验机由以下部分组成：1.机身；2.传动机构（取摆机构）；3.挂脱摆机构；4.自动扬摆讯号装置；5度盘；6.摆锤；7.防护装置；8.低温箱9.自动送样装置10. 电气装置；11.手动控制操作12.微机测控装置。本试验机通过编码器测取摆锤的摆动角度输入微机，通过软件实现试验机的“取摆”  “送样”  “冲击” “放摆”等一系列

动作完成试验要求。
