1. 产品概述

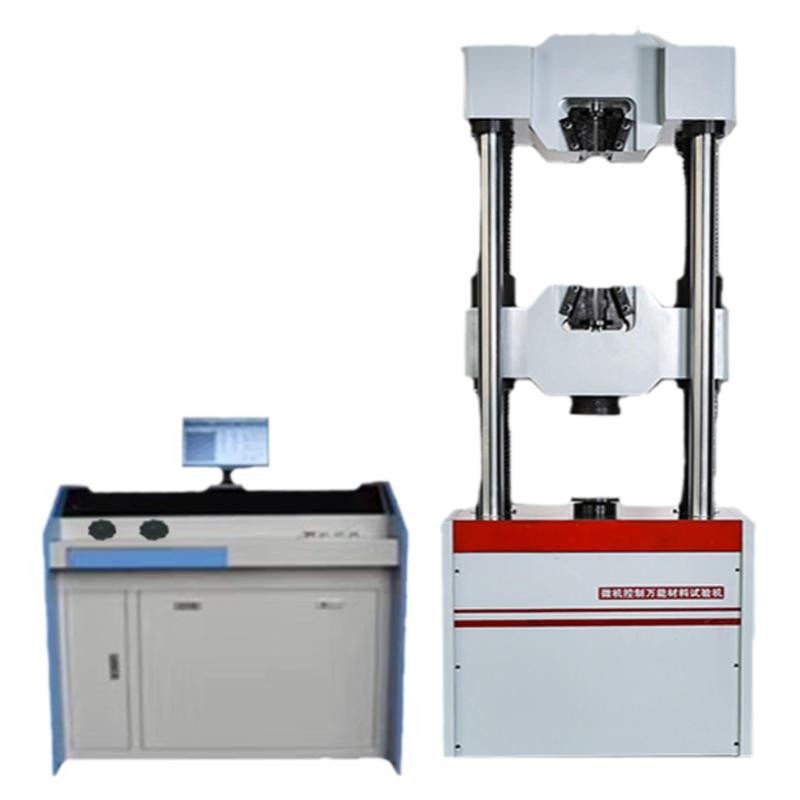

WAW-300B微机控制电液伺服液压万能试验机，可对各种金属材料；塑料、混凝土、水泥等非金属材料进行拉伸、压缩、弯曲等各项力学性能指标的测试和分析研究，完全符合相应国家标准的要求。定制简单附件后，还可完成胶带、链条、钢丝绳、电焊条及各种构件的力学性能测试。本产品广泛应用于机械、电子、汽车、交通、航空、航天、船舶、冶金、建筑等行业，以及各级产品质量监督检验站（所）以及建材产品检测部门，同时也适于高等院校为学生做演示试验。

设备的正常工作条件

在室温10℃～35℃范围内，相对湿度不大于80%；

a)在无震动的环境中，周围无腐蚀性介质及电磁场干扰；

b)电源电压的波动范围不应超过额定电压的±10%；

c)主机必须可靠接地,并牢固地固定在地基上；

d)主机水平度不低于0.2/1000。

产品规格和技术指标见附表。

2. 结构原理

2.1机械结构

     本设备主体部分由高度可调的支撑架［由机座、丝杆及移动横梁（下钳口座）组成］和工作框架［由油缸、活塞、台板、支架及固定横梁（上钳口座）组成］两部分组成。其工作原理为：由高压油泵向工作油缸供油，通过活塞运动，推动台板和固定横梁（上钳口座）向上运动，进行试样的拉伸或压缩试验。拉伸试验在主机的固定横梁与移动横梁之间进行，压缩试验在主机的台板与移动横梁之间进行。试验空间的调整通过驱动结构（变速箱电机、链轮、链条等）驱动左右丝杆同步旋转使移动横梁上升或下降。

2.2电气

   本设备采用三相380V、50HZ交流供电。主回路包括油泵电机和升降电机，控制回路包括加力速度指示器驱动电机和变压器BK-3。在主回路和控制回路中分别接有熔断器以防止过大的电流，在油泵电机和升降电机前还串接了热继电大以防止电机过载。当工作油缸上升至限定位置时，油泵电机自动断电，起到超程保护作用。下钳口的升降通过按钮控制，由于升降速度较慢，达到合适位置后按钮复位即停。
