一、工作原理

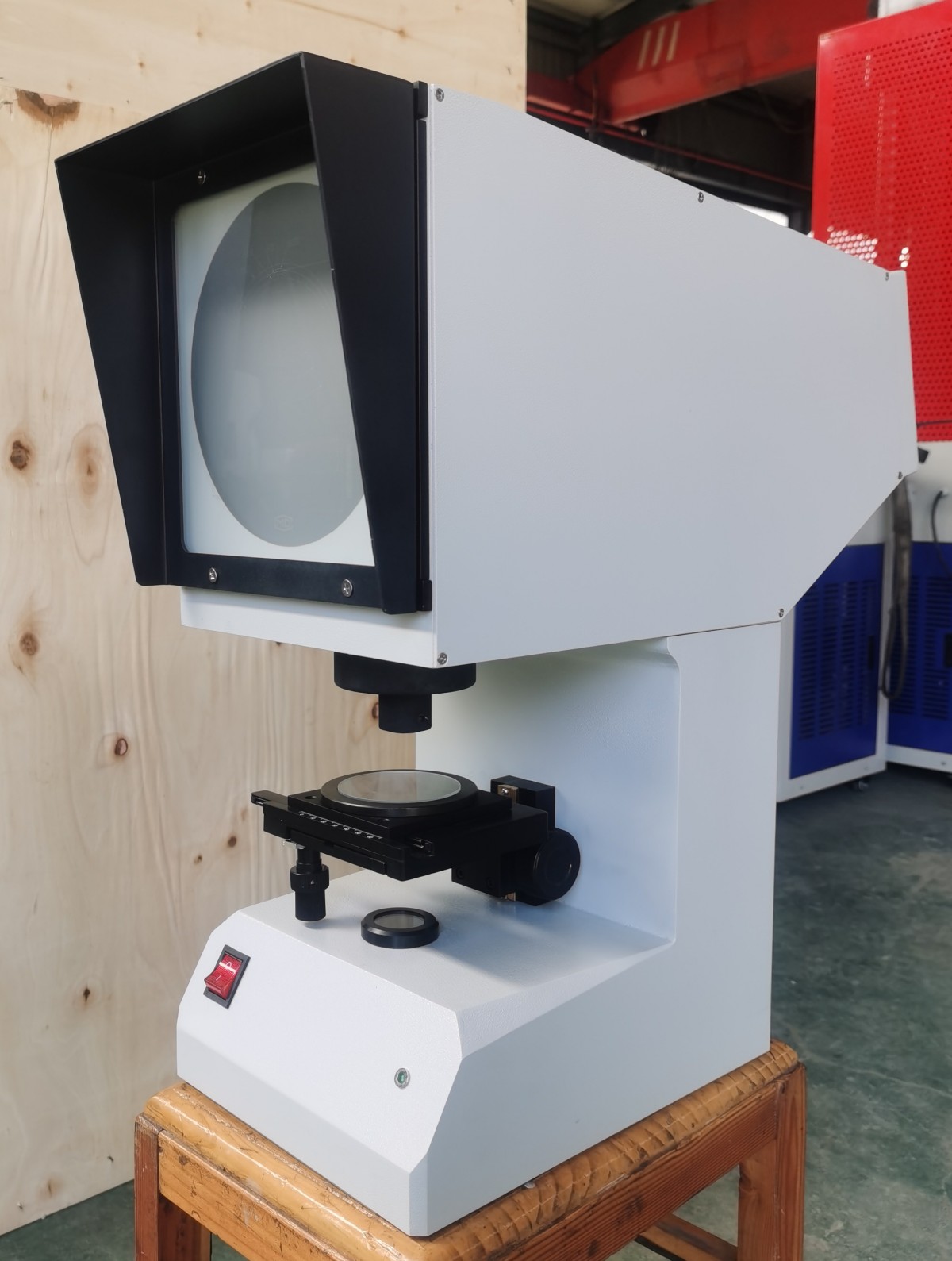

本投影仪发出的光线经聚光镜照射到被测物，再经物镜将被照射物体放大的轮廓投射在投影屏幕上。

    根据实际需要，本仪器为单一投射照明，光             /ONECLICK源通过一系列光学元件投射在工作台上，再通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影屏上。物体经二次放大和二次反射成正像，在投影屏上所看到的图形与实际试样放置的方向是一致的。

二、主要参数

1. 投影屏直径：ф180mm；

2. 工作台尺寸：

方工作台：110×125mm

圆工作台：ф90mm

工作台玻璃直径：ф70 mm

3. 工作台行程：

纵向：10 mm

横向：10 mm

升降：12 mm（无刻度）

4. 工作台转动范围：0 — 360°

5. 仪器放大倍率：50×

物镜放大倍率：2.5×

投影物镜放大倍率：20×

6. 光源（LED）：12V/20W

7. 电源：220V/50Hz

8. 外形尺寸：515×224×603mm（长×宽×高）

9. 重量：约18kg

三、安装指南

1. 打开包装箱后应首先检查在运输过程中有无碰撞损坏现象，以确保仪器完整无损。

2. 本仪据应水平放置在没有振动的地方，用地脚螺钉调整仪器水平。

3. 本仪器应在光线较暗的房间里使用。

4. 本仪器的使用环境应避免灰尘，且应干燥，以防本仪器内的光学部件受潮发霉。

5.放置好仪器后，接上220V电源，打开电源开关，检查投影仪上是否有亮光，一切正常后，关上电位开关。

四、操作方法

1. 接通电源，打开电源开关。

2. 将被测试样放在工作台上，转动工作台升降手轮（图一中的12），调焦至影像清晰，再调整圆工作台和纵、横向调节手轮，使已放大了50倍的试样V型（或U型）缺口投影图像与本仪器所提供的也已放大了50倍的冲击试样缺口标准尺寸图对比，即可判断出冲击试样V型缺口的几何尺寸加工质量。

五、注意事项

1. 本仪器出厂时已经严格检查合格，如储运不出意外抵达用户处均可正常工作，使用时请勿调整仪器。

2. 安置仪器的工作环境应保持清洁，避免有害气体、灰尘和油雾。工作温度应保持在20—35℃之间，空气中的相对湿度应不超过50％，否则对仪器光学部件和金属镀膜层有不良影响，破坏成像质量。

3. 为保证成像清晰，仪器应放置在无日光或其它杂光折射投影屏的地方。

4. 透镜应经常保持清洁，其表面避免用手触碰，若有油污，可用鸵毛笔轻轻拂去浮灰，再用脱脂纱布蘸无水乙醇与乙醚混合液轻轻擦拭清洁，投影屏表面可用脱脂棉蘸玻璃清洁剂擦去灰尘和油污，最后用脱脂棉蘸沾水擦干。

5.仪器外露运动部分机件要定期用汽油清洗，涂以适量的润滑油。

6.仪器一定要接好地线，确保安全。
