一、试验机的用途与特点

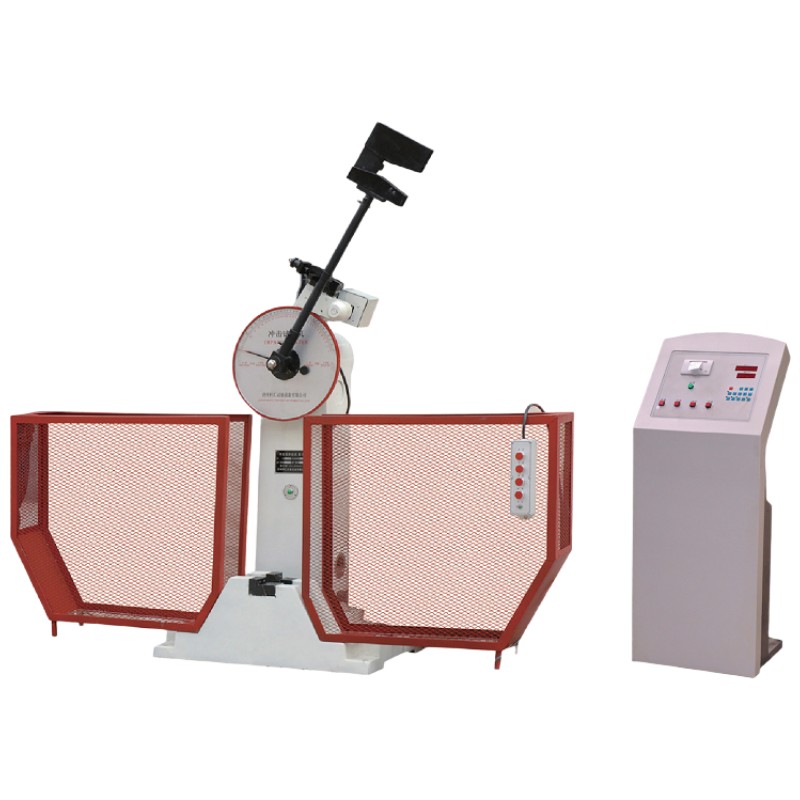

    JBS-300B数显半自动冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。

该产品的试验原理是利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式，得到所试验试样的吸收功。操作上采用触摸屏自动控制，其能量差直接在触摸屏幕上显示，其读数显示高于主机度盘上指针的显示，且操作简便、工作效率高，利用摆锤冲断试样后的剩余能量即可自动扬摆，准备做下次冲击试验，所以在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造厂等单位更能体现其优越性。

  JBS-300B数显半自动冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能，以便判断在动负荷下的性质。

本试验机最大冲击能量为300J，带有150J的摆锤一个，供试验冲击韧性较大的黑色金属，比如钢铁及合金之用。

二、主要技术规格

冲击能量：                                     150J    300J

标度盘刻度范围及分度值：

摆锤力矩（冲击常数）：

4、摆锤预扬角：                        150°

5、摆轴旋转中心至试样中心距离：        750mm

6、冲击速度：                          5.2m/s

7、试样跨距：                          40mm

8、试样支座端部圆弧半径：              R1～1.5mm

9、试样支座支承面倾角：                11°

10、冲击刀圆弧半径                     R2～2.5mm

11、冲击刀夹角                         30°

12、冲击刀厚度：                       16 mm

13、试样规格：                         10mm× 10 mm×55 mm

14、试验机净重：                       450kg

15、试验机外形尺寸：                   1840 mm ×775 mm ×1820 mm

16、电源：                             380V±10％    50Hz

17、主电机：                           250 W  1400r/min

18、工作环境：               0～40℃，无腐蚀性气体，无强电磁源干扰

三、结构简介

   本试验机由以下部分组成：一、机身；二、传动机构；三、挂脱摆机构；四、度盘；五、定位机构；六、摆锤；七、防护装置；八、电器控制；九、编码器；十、触摸屏等。
