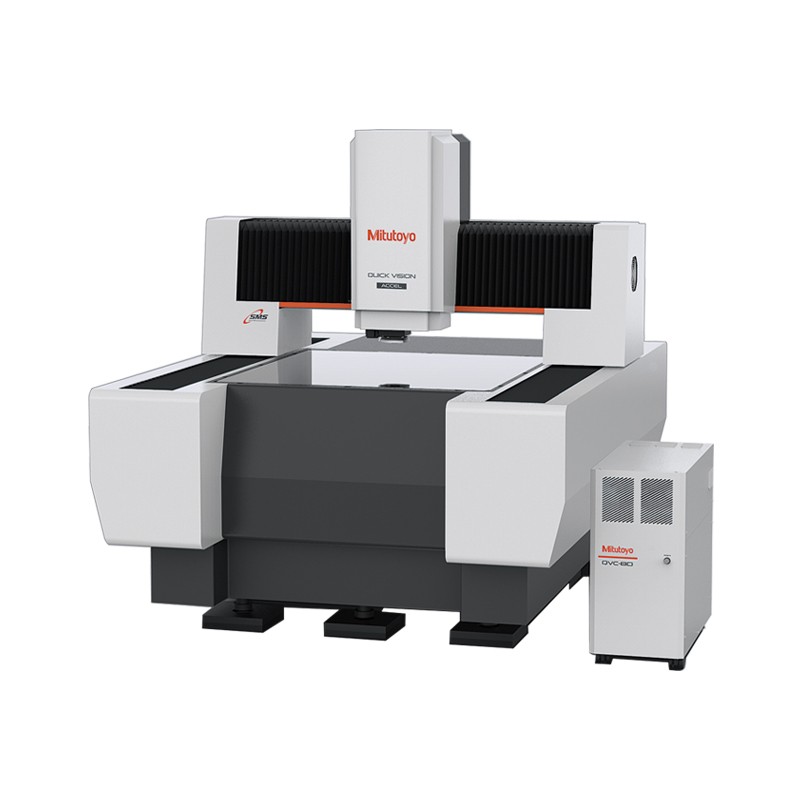

QV ACCEL系列 CNC影像测量机
QV ACCEL系列的主体采用移动桥式结构，无需移动工作台，简化了工件的固定方式，用于测量大型工件的影像测量机。
移动桥式结构不移动工作台，因此简化了工件的固定方法，适合测量轻薄短小的工件。
QV ACCEL1212（测量范围:1250×1250× 100mm）、QV ACCEL1517（测量范围:1500×1750× 100mm），可支持定制。
产品型号
| 型号 | 测量范围：X轴最大（mm） | Y轴最大（mm | Z轴最大（mm） |
QV ACCEL808 | 800 | 800 | 150 |
QV ACCEL1010 | 1000 | 1000 | 150 |
技术参数
名称 | QV ACCEL 808 | QV ACCEL 1010 |
标准机型 | QV-A808P1L-D | QV-A1010P1L-D |
测量范围 [mm] | 800×800×150 | 1000×1000×150 |
观察装置※1 | 程控电动转塔 1X - 2X - 6X |
照明装置 | 透射照明 | 白色LED |
垂直反射照明 | 白色LED |
程控环形照明 | 白色LED |
光栅尺分辨力 [µm] | 0.1 |
影像测量精[µm]※2 | E1X,E1Y | （1.5+3L/1000） |
E1Z | （1.5+4L/1000） |
E2XY | （2.5+4L/1000） |
重复精度[µm]※2 | 短尺寸 | XY 轴 | 3σ ≤0.2 |
长尺寸 | 3σ ≤0.7 |
