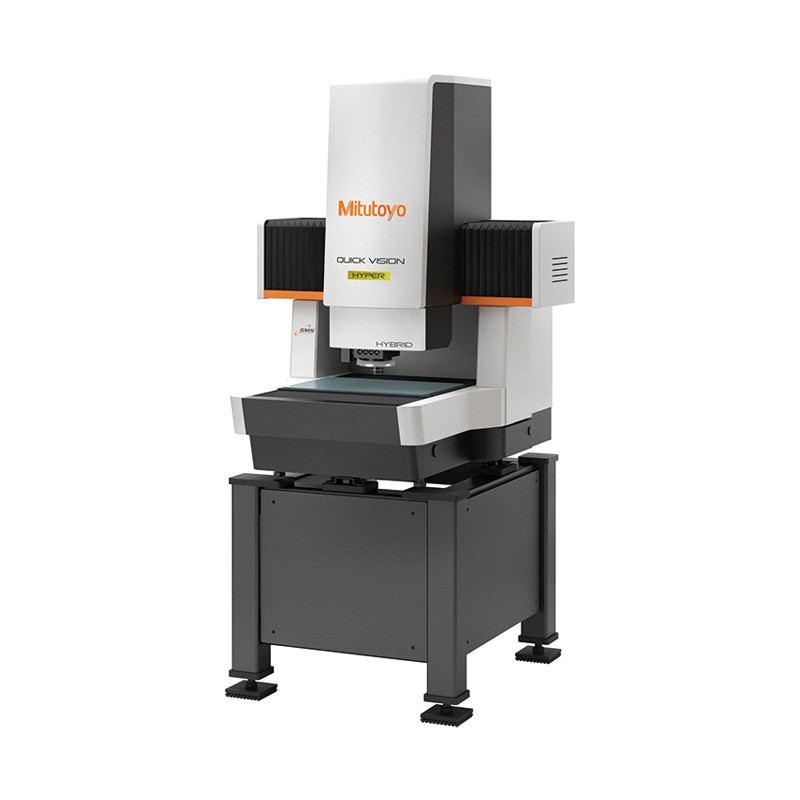

QV HYPER Pro系列 高精度型影像测量机
QV HYPER Pro系列是配备高分辨力、高精度标尺的高精度型影像测量机。
配备可瞬间对焦工件的跟踪自动对焦装置的机型，可大幅提高测量效率。
可配备STREAM功能， 通过XY主体驱动与频闪照明同步， 在不关停工作台的状态下进行无停顿影像测量， 大大缩短测量时间。
备有高通用性的白色LED 照明机型和边缘检测能力更强的RGB彩色LED照明机型。
标配有使用测量机主机温度传感器和工件温度传感器的自动温度补偿功能。
产品型号
| 型号 | 测量范围：X轴最大（mm） | Y轴最大（mm | Z轴最大（mm） |
Hyper 302 Pro | 300 | 200 | 200 |
Hyper 404 Pro | 400 | 400 | 250 |
Hyper 606 Pro | 600 | 650 | 250 |
技术参数
名称 | QV HYPER 302 Pro | QV HYPER 404 Pro | QV HYPER 606 Pro |
货号 | 363-605 | 363-607 | 363-606 | 363-608 | 363-615 | 363-617 | 363-616 | 363-618 | 363-625 | 363-627 | 363-626 | 363-628 |
型号 | QV-H302P1L-E | QV-H302T1L-E | QV- H302P1C-E | QV- H302T1C-E | QV-H404P1L-E | QV-H404T1L-E | QV- H404P1C-E | QV- H404T1C-E | QV-H606P1L-E | QV-H606T1L-E | QV- H606P1C-E | QV- H606T1C-E |
测量范围 [mm] | 300×200×200 | 400×400×250 | 600×650×250 |
观察装置※1 | 程控电动转塔 1X, 2X, 6X系列 |
跟踪自动对焦装置 | — | √ | — | √ | — | √ | — | √ | — | √ | — | √ |
照明装置 | 透射照明 | 白色LED |
垂直反射照明 | 白色LED | 彩色LED | 白色LED | 彩色LED | 白色LED | 彩色LED |
程控环形照明 | 白色LED | 彩色LED | 白色LED | 彩色LED | 白色LED | 彩色LED |
光栅尺分辨力 [µm] | 0.02 |
影像测量精度 [µm] | EUX/EUY,MPE | （0.8+2L/1000） |
EUXY,MPE | （1.4+3L/1000） |
EUZ, MPE | （1.5+2L/1000） |
激光自动对焦重复精度 [µm] | — | σ ≤0.8 | — | σ ≤0.8 | — | σ ≤0.8 | — | σ ≤0.8 | — | σ ≤0.8 | — | σ ≤0.8 |
温度补偿功能 | 自动温度补偿 |
触发式侧头( 可选) | 可追加雷尼绍TP200或TP20触发式测头， 详细请咨询三丰营业部 |
TP 测量精度※2 | E1X, E1Y, E1Z | (1.8+3L/1000) µm |
