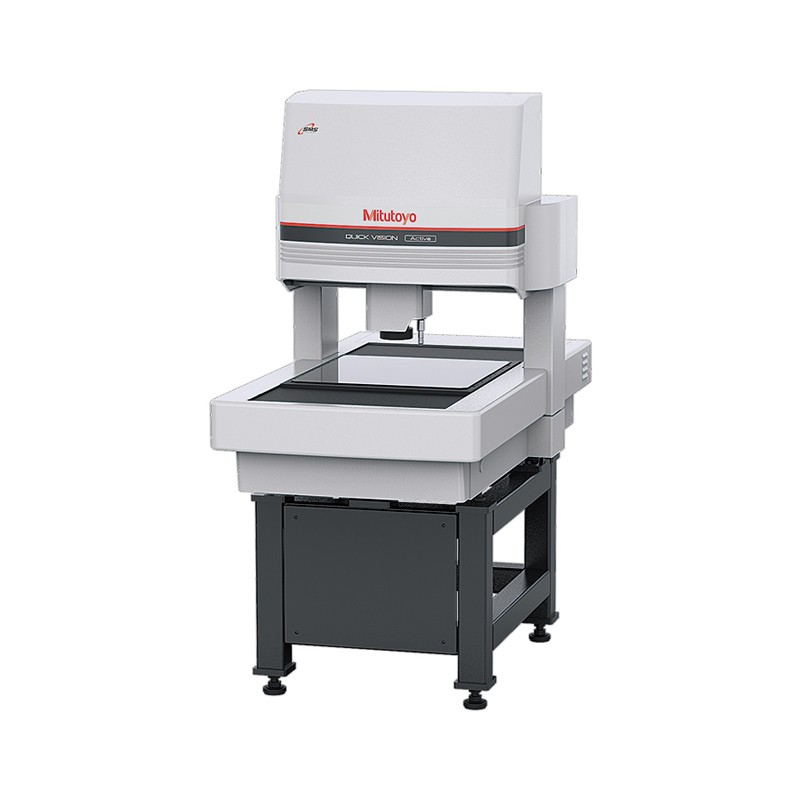

QV Active 经济型CNC影像测量机
QV Active是操作简便、高性能、省空间，可满足多样测量需求的经济型CNC影像测量机。
采用彩色相机和8级变焦系统，提高了可操作性。
可搭载接触式测头，实现了非接触和接触测量的无缝对接。
7倍变焦比（通过替换物镜最大可达14X），可广泛实现从低倍率下的观测测量，到高倍率的细微测量。
74mm的工作距离缓和了测量过程中发生碰撞的不安，扩大了工件和夹具设计的自由度，安心测量。（安装物镜Z-Objective 1X时）
产品型号
| 型号 | 测量范围：X轴最大（mm） | Y轴最大（mm | Z轴最大（mm） |
QV-L202Z1L-D | 250 | 200 | 150 |
QV-L404Z1L-D | 400 | 400 | 200 |
技术参数
名称 | QUICK VISION Active 202 | QUICK VISION Active 404 |
型号 | QV-L202Z1L-D | QVT1-L202Z1L-D | QV-L404Z1L-D | QVT1-L404Z1L-D |
类型 | 标准机型 | 搭载触发式测头机型 | 标准机型 | 搭载触发式测头机型 |
测量范围(X×Y×Z) | 250×200×150mm (250×200×118mm：使用物镜 Z-objective 1×时) | 400×400×200mm (400×400×168mm：使用物镜 Z-objective 1×时) |
分辨力 | 0.1µm |
长度基准 | 线性编码器 |
倍率装置 | Zoom 放大倍率(8级) |
图像传感器 | CMOS彩色相机 |
照明装置 | 垂直反射照明 | 白色LED |
透射照明 | 白色LED |
环形照明 | 4象限固定式 白色LED |
影像测量精度*1 | E1X, E1Y | (2+3L/1000)µm |
E1Z | (3+5L/1000)µm |
E2 | (2.5+4L/1000)µm |
精度保证光学条件 | 物镜 Z-objective 1.5×／变焦倍率5.25× |
触发式测头测量精度*1 | E1X, E1Y, E1Z | － | (2.4+3L/1000)µm | － | (2.4+3L/1000)µm |
精度保证温度 | 20±1ºC | 18～23ºC | 20±1ºC | 18～23ºC |
工作台玻璃尺寸 | 311×269mm | 466×480mm |
工件最大质量*2 | 10kg | 20kg |
主机外观尺寸 | 570×767×1468mm | 776×1303×1529mm |
主机重量(包括安装台) | 155kg | 324kg |
温度补偿功能 | － | 手动温度补偿 | － | 手动温度补偿 |
