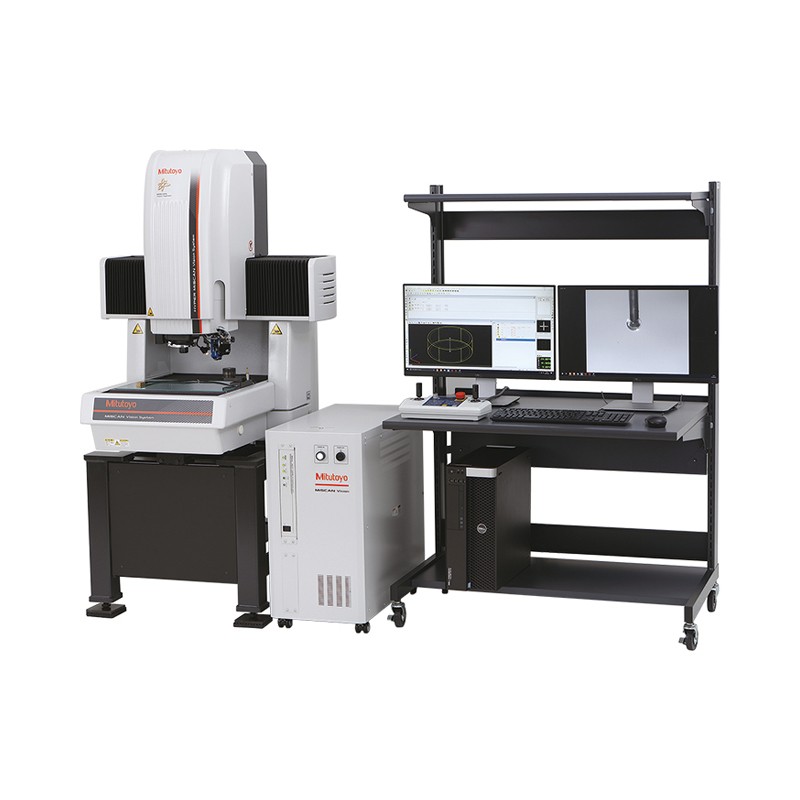

MiSCAN Vision System系列 复合测量机
MiSCAN Vision System是配备影像测头和扫描测头（MPP-NANO,SP25M）的复合测量机。
自主研发的“MPP-NANO”测头可搭载最小直径125μm的测针，实现细微领域的3D扫描测量。还支持在扫描测量领域拥有良好业绩的SP25M测头。
配备观察摄像头，可一边确认工件是否有污渍、伤痕，一边轻松地靠近。
采用与影像测量机的畅销机型Quick Vision系列相同的影像测头，使其在影像测量方面发挥出出色性能。
产品型号
| 型号 | 测量范围：X轴最大（mm） | Y轴最大（mm | Z轴最大（mm） |
MVS HYPER 302 | 300 | 300 | 200 |
MVS HYPER 404 | 400 | 400 | 400 |
MVS 404 Apex | 400 | 400 | 400 |
技术参数
名称 | MVS Hyper302 | MVS Hyper404 | MVS 404Apex |
型号 | MVS-H302P1L-D | MVS-H404P1L-D | MVS-X404P1L-D |
测量范围 | 影像 | 300×200×200mm | 400×400×250mm |
MPP-NANO/SP25M | 175×200×200mm | 275×400×250mm |
最小分辨力/测长装置 | 0.02µm/线性编码器 | 0.1µm/线性编码器 |
影像装置 | B&W CCD相机 |
倍率装置 | 电动转塔(1x-2x-6x) |
照明装置 | 反射、透射、PRL照明 |
接触式测头 | MPP-NANO/SP25M | 仅SP25M |
测量精度 [µm] | 影像※1 | E1X, E1Y | 0.8+2L/1000 | 1.5+3L/1000 |
E1Z | 1.5+2L/1000 | 1.5+4L/1000 |
E2XY | 1.4+3L/1000 | 2.0+4L/1000 |
MPP-NANO | E0MPE | 1.9+4L/1000 | ─ |
SP25M | E0MPE | 1.9+4L/1000 | 2.5+6L/1000 |
扫描精度[µm] | MPP-NANO | 0.6 | ─ |
SP25M | MPETHP | 2.5 | 2.7 |
检测精度[µm] | MPP-NANO | 0.6 | ─ |
SP25 | PFTU,MPE | 1.9 | 2.2 |
重复精度σ[µm] | MPP-NANO | 0.05 | ─ |
精度保证温度 | 环境温度 | 18～23℃ |
温度变化 | 0.5℃/1H和1℃/24H |
工作台玻璃尺寸 | 399×271mm | 493×551mm |
工件的最大质量※2 | 15kg | 30kg | 40kg |
主机外观尺寸 | 859×951×1609mm | 1407×1027×1778mm |
主机质量(包括安装台) | 360kg | 579kg |
