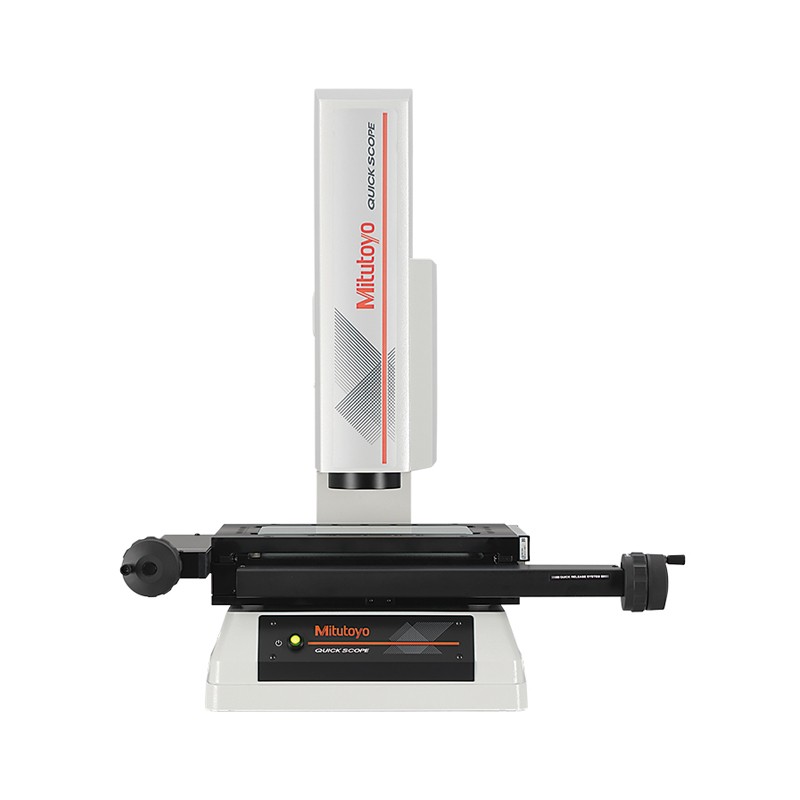

QUICK SCOPE系列 影像测量机
Quick Scope配备300万像素的高分辨力相机和快速影像自动对焦功能的手动影像测量机。
Quick Scope采用高亮度LED，高观察性能的四象限LED环形照明。
通过更换全新设计的变焦镜头和物镜，支持最大14倍的变焦比，可广泛应用于从注重效率的地倍率大视野测量，从微细工件的高倍率测量。
产品型号
| 型号 | 测量范围：X轴最大（mm） | Y轴最大（mm | Z轴最大（mm） |
QS-L2010Z/AFC | 200 | 100 | 150 |
QS-L3017Z/AF | 300 | 170 | 150 |
| QS-L4020Z/AFC | 400 | 200 | 150 |
技术参数
型号 | QS-L2010Z/AFC | QS-L3017Z/AFC | QS-L4020Z/AFC |
货号 | 359-713-10 | 359-714-10 | 359-715-10 |
驱动方式 | XY轴：手动 Z轴：电动、自动对焦 |
测量范围 | 200×100×150 mm | 300×170×150 mm | 400×200×150 mm |
分辨力/测量单元 | 0.1 µm/线性编码器 |
测量精度*1,*2 | XY轴 | (2.2+0.02L) µm |
Z轴 | (4.5+0.006L) µm |
精度保证温度 | 20±1 ℃ |
观察装置*3 | 7倍变焦(8级)物镜可更换型(1倍物镜0.5x-3.5x / 1.5倍物镜0.75x-5.25x / 2倍物镜1.0x-7.0x) |
图像传感器 | 300万像素，彩色CMOS相机 |
照明 | 透射照明 | 白色LED照明 |
反射照明 | 白色LED照明 |
环形照明 | 4象限环形灯 |
主体部分尺寸(W×D×H) | 624×711×729 mm | 692×857×837 mm | 757×867×837 mm |
工作台玻璃尺寸 | 250×150 mm | 370×240 mm | 450×240 mm |
台面最大承载质量 | 10 kg | 20 kg | 15 kg |
本体质量 | 70 kg | 160 kg | 167 kg |
