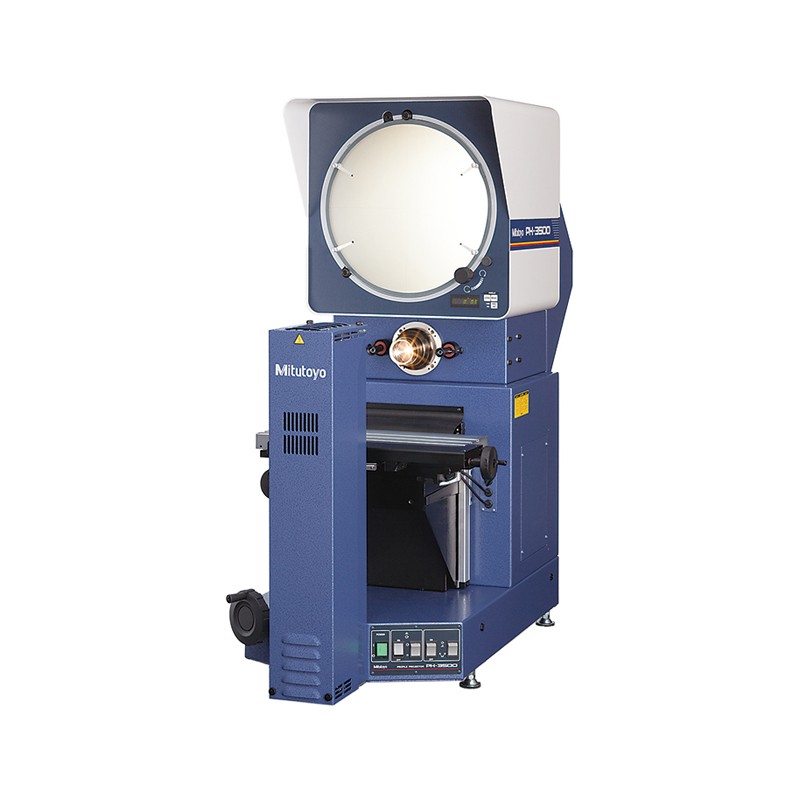

投影仪PH-3515F
产品介绍
PH-3515F 投影仪 PH-3515F系列投影仪适用于工具行业标准的立铣刀、片铣刀、片切锯等刀具和螺纹、弹簧等的轮廓形状的观察与测量。 配有254x152mm的长行程、载重45kg的高刚性工作台，适用于长尺寸的、沉重的工件。 光轴与载物面平行配置，工件容易装卸。 产品型号 型号 | 投影方式 | 有效直径(mm) | 测量范围(XxY) (mm) | PH-3515F | 正立倒像 | φ353 | 254x152 |
技术参数 投影图像 | 正立倒像※ | 旋转屏幕 | 有效直径 | ø353 mm | 玻璃 | 精细磨砂玻璃 | 旋转角 | ±360˚(可显示±370˚) | 角度读数 | 内置数!显(ABS/ INC切换)、调零 | 分辨力 | 1ʼ 或0.01˚(可切换) | 十字线 | 90˚实线 | 投影镜头 | 放大倍率 | 10x (标准附件)、5x、20x、50x、100 x 5x、 10x (外带半透半反镜) 20x、50x、100 x (内置半透半反镜) | 固定 | 螺纹安装 | 倍率精度*1 | 透射 | 标称放大率小于±0.1% | 反射 | 标称放大率小于±0.15% | 工件的最大高度 | 参照投影镜头L1尺寸 | 照明(透射) | 24V.150W.50h卤素灯泡(No.515530) 远心照明、 吸热滤光片、 内置冷却风扇、2档HIGH/LOW)辉度切换、 可与彩色滤光片并用 | 照明(斜反射) | 24V .200W.50h抛物线型卤素灯泡 (No.12BAA637) 可调节聚光效果、吸热滤光片、 内置冷却风扇 | 对焦 | 工作台前后驱动 手动 | 电源 | AC 100V,110V, 120V, 220V, 240V外部切换 | 50/60Hz 电源线2m | 主机质量 | 150kg | 最大消耗功率 | 约410W |
| |
日本三丰Mitutoyo公司
