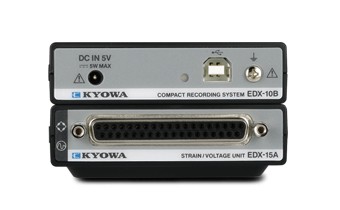

小型数据记录系统EDX-10型

索取资料及报价

产品介绍

特点

EDX-10系列是可以通过USB接口测量的仪器。可测量应变、电压、温度（热电偶）。无需外部电源, 仅通过USB供电, 多可测量4单元16个通道。

产品一览

全部显示

EDX-10B

控制单元

EDX-10B

规格

接口	符合USB2.0规格连接器形状：USB标准B系列插座
可安装测量单元数	多4（16通道）
采样频率	1 Hz～20 kHz：1～4通道 1 Hz～10 kHz：1～8通道 1 Hz～5 kHz：1～16通道
使用温湿度范围	0～40℃，20～90%（无结露现象）
电源	DC5 V USB总线供电^(※1)，或使用AC适配器供电^(※2) ※1 如果使用的是USB总线供电，无需使用USB集线器，与电脑的USB端口直接相连。 ※2 使用AC适配器时，EDX-11A，EDX-12A，EDX-13A，EDX-14A，EDX-15A的任一种组合，多可以连接四个单元。
消耗电流	140 mA或以下（电源为DC5 V时）
重量	约170 g
外形尺寸	84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分）
控制软件	DCS-100A
Compliance	Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

标配件

USB电缆 N-38（1 m）

接地线 P-72（5 m）

动态数据收录软件 DCS-100A（DVD）

选购件

AC适配器 UN310-0515

USB端口

EDX-10B USB总线供电时的连接单元数如下表所示。

USB3.0 :

EDX-11A单元数 0 多连接单元数合计 4单元

EDX-11A单元数 1 多连接单元数合计 2单元

EDX-11A单元数 2 多连接单元数合计 2单元

USB2.0 :

EDX-11A单元数 0 多连接单元数合计 2单元

EDX-11A单元数 1 多连接单元数合计 1单元

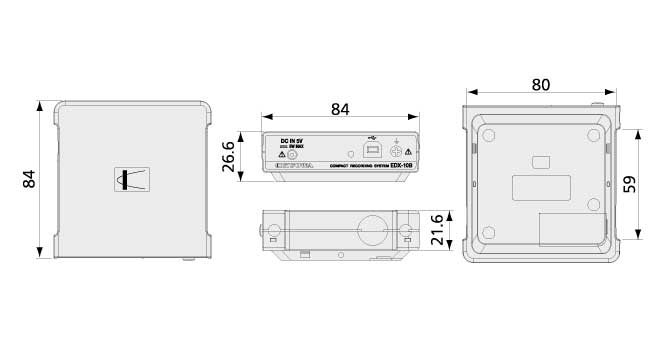

外形尺寸图

EDX-10B

EDX-14A

应变测量单元

EDX-14A

规格

测量对象	应变片式传感器、应变片※ ※当使用应变片时，需要一个电桥盒或输入适配器。
输入通道数	4
测量量程	10000，50000×10^-6应变量（2个量程）
适合电桥电阻	120 Ω～1 kΩ
电桥电源	DC1 V
应变率	2.00固定
量程精度	各量程±0.3％FS或以内
平衡调整范围	设定量程的±1/2FS或以内
非线性	±0.1％FS或以内
AD分辨率	24位
响应频率	DC～2 kHz
低通滤波器	截止频率 : 100 Hz，2 kHz 传递特性 : 2阶Butterworth型
使用温湿度范围	0～40°C，20～90%（无结露现象）
输入接头	D-sub37针接头
电源	DC5 V 通过控制组件提供电源
消耗电流	140 mA或以下（所有通道连接120 Ω负荷，电源为DC 5V时）
重量	约150 g
外形尺寸	84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分）
Compliance	Directive 2014/30/EU（EMC） Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

标配件

应变片输入电缆 U-124（30 cm）

选购件

电桥盒连接电缆 U-126（50 cm）

输入接头套件 EDX10-DSUB

输入适配器 UI-51A

单触式输入适配器 UI-52A

1/4桥用电桥适配器 UI-53B-120，UI-53B-350

1/4桥用电桥适配器 UI-54B-120，UI-54B-350

单触式输入适配器 UI-55A

外形尺寸图

EDX-14A

EDX-15A

应变与电压测量单元

EDX-15A

规格

测量对象	应变片式传感器，应变片※，电压（不平衡输入） ※当使用应变片时，需要一个电桥盒或输入适配器。
输入通道数	4
测量量程	应变片式传感器，应变片：10000，50000×10^-6应变量（2量程）电压：10，50 V
适用电桥电阻	应变片式传感器，应变片：120 Ω～1 kΩ
电桥电源	应变片式传感器，应变片：DC1 V
应变率	应变片式传感器，应变片：2.00固定
量程精度	各量程±0.3%FS或以内
平衡调整范围	设定量程的±1/2FS或以内
非线性	±0.1%FS或以内
AD分辨率	24位
响应频率	DC～2 kHz
低通滤波器	截止频率 : 100 Hz，2 kHz 传递特性 : 2次Butterworth特性
使用温湿度范围	0～40℃，20～90%（无结露现象）
输入接头	D-sub37针接头
电源	DC5 V 通过控制单元提供电源
消耗电流	150 mA或以下（所有通道连接120 Ω负荷，电源为DC5 V时）
重量	约150 g
外形尺寸	84.0（W）×26.6（H）×84.0（D）mm（不含凸出部分）
Compliance	Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

标配件

应变片输入电缆 U-124（30 cm）

转换插头FV-1A（4个）

选购件

电桥盒连接电缆 U-126（50 cm）

输入接头套件 EDX10-DSUB

输入适配器 UI-51A

单触式输入适配器 UI-52A

1/4桥用电桥适配器 UI-53B-120，UI-53B-350

1/4桥用电桥适配器 UI-54B-120，UI-54B-350

单触式输入适配器 UI-55A

BNC电缆 U-125（30 cm）

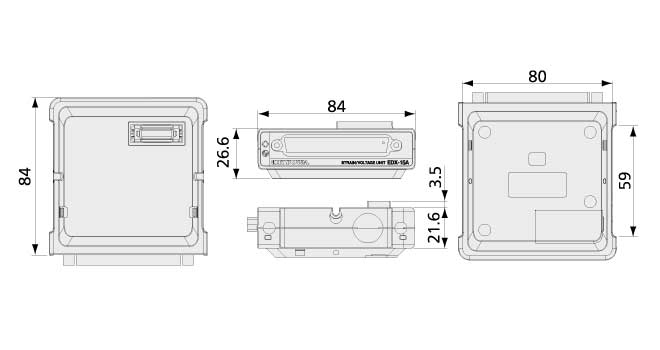

外形尺寸图

EDX-15A

EDX-12A

电压测量单元

EDX-12A

规格

测量对象	电压
输入通道数	4（单端）
测量量程	10，50V（2个量程）
量程精度	各量程±0.3%FS或以内
平衡调整范围	设定量程的±1/2FS或以内
非线性	±0.1%FS或以内
AD分辨率	24位
响应频率	DC～2kHz
低通滤波器	截止频率 : 100Hz，2kHz 传递特性 : 2阶Butterworth型
使用温度范围	0～40℃
输入接头	D-sub37针接头
电源	DC5V，由控制单元提供
消耗电流	110mA或以下，电源DC5V时
外形尺寸	84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分）
重量	约150g
Compliance	Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

标配件

适配器 UI-51A

选购件

BNC输入电缆 U-125（30cm）

电桥盒连接电缆 U-126（50cm）

输入连接器套件 EDX10-DSUB

单触式输入适配器 UI-52A

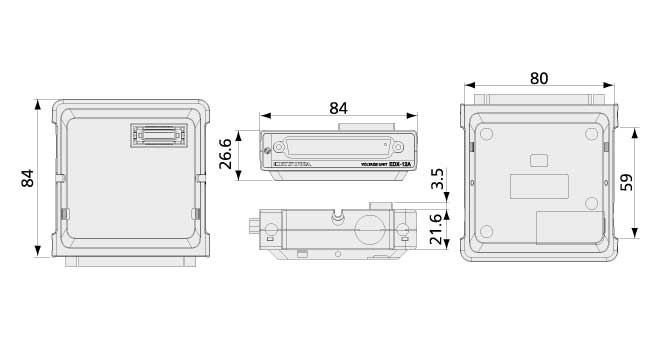

外形尺寸图

EDX-12A

EDX-13A

热电偶测量单元

EDX-13A

规格

测量对象	热电偶
输入通道数	4
适合热电偶	K，T，J，N ＊热电偶电阻1kΩ或以下
测量范围	K：-200.0～1370.0℃ T：-200.0～400.0℃ J：-200.0～1200.0℃ N：-200.0～1300.0℃
分辨率	0.1℃
测量精度	【K】 -200.0～-100.0℃以下：±（显示值的0.2％＋0.6℃） -100.0～1370.0℃：±（显示值的0.1％＋0.4℃）【T】 -200.0～-100.0℃以下：±（显示值的0.2％＋0.6℃） -100.0～400.0℃：±（显示值的0.1％＋0.4℃) 【J】 -200.0～−100.0℃以下：±（显示值的0.2％＋0.6℃） -100.0～1200.0℃：±（显示值的0.1％＋0.4℃）【N】 -200.0～-100.0℃以下：±（显示值的0.2％＋0.6℃） -100.0～1300.0℃：±（显示值的0.1％＋0.4℃）
内部基准设定的补偿器的精度	±1.0℃ 〔当输入端子温度平衡时〕〔周围温度范围为25±10℃时〕＊当与EDX-13A以外的测量单元组合使用时，将EDX-13A安装在下侧。 ±2. 0℃ 〔当输入端子温度平衡时〕周围温度范围在使用温度范围内、但在上述温度范围之外时
检查功能	烧断检查
AD分辨率	24位
采样方式	扫描
内部采样频率	约0.5Hz，约2.0Hz
使用温湿度范围	0～40°C，20～90%(无结露现象)
输入接头	螺丝连接式端子台
电源	DC5V，由控制单元提供
消耗电流	120mA或以下（电源DC5V时）
外形尺寸	84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分）
重量	约130g
Compliance	Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

标配件	端子台1个，螺丝刀1把

外形尺寸图

EDX-13A

EDX-11A

应变测量单元

EDX-11A

规格

测量对象	应变片式传感器、应变片※
输入通道数	4
测量量程	10000，50000×10^-6应变量（2个量程）
适用电桥电阻	120Ω～1kΩ
电桥电源	DC 2V
应变率	2.00固定
量程精度	各量程±0.3％FS或以内
平衡调整范围	设定量程的±1/2FS或以内
非线性	±0.1％FS或以内
AD分辨率	24位
响应频率	DC～2kHz
低通滤波器	截止频率 : 100Hz，2kHz 传递特性 : 2阶Butterworth型
使用温湿度范围	0～40°C，20～90%(无结露现象)
输入接头	D-sub37针接头
电源	DC5V，由控制单元提供
消耗电流	180mA或以下（所有通道连接120Ω负载电阻，电源为DC 5V时）
外形尺寸	84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分）
重量	约150g
Compliance	Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)
	※当使用应变片时，需要一个电桥盒或输入适配器。

标配件

应变片输入电缆 U-124（30cm）

选购件

电桥盒连接电缆 U-126（50cm）

输入接头套件 EDX10-DSUB

输入适配器 UI-51A

单触式输入适配器 UI-52A，UI-55A

1/4桥用电桥适配器 UI-53B-120，UI-53B-350

1/4桥用电桥适配器 UI-54B-120，UI-54B-350

外形尺寸图

EDX-11A

下载

EDX-10 系列 (12.4MB)

说明书

EDX-10A/B FOR CONTROL COMMAND (681KB)
EDX-10A/B FOR HARDWARE (1.2MB)
EDX-11A INSTRUCTION MANUAL (854KB)
EDX-12A INSTRUCTION MANUAL (880KB)
EDX-13A INSTRUCTION MANUAL (391KB)
EDX-14A INSTRUCTION MANUAL (956KB)
EDX-15A INSTRUCTION MANUAL (1.3MB)
EDX-10A/B FOR HARDWARE (576KB)

软件

EDX-10系列固件 Ver.02.00 (1.1MB)
KYOWA USB Ver.01.02 (7.7MB)
