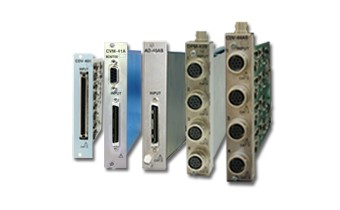

EDX型用放大器卡
产品介绍

特点

可以根据用途选择EDX系列用放大器卡。不仅能测量应变、电压、加速度、温度, 还能对应CAN数据。此外还备有抗干扰性强的绝缘放大器卡、动态放大器卡。

产品一览

全部显示

CDV-40B

应变与电压测量卡

  • CE
  • TEDS

规格

输入通道数8
输入形式应变测量：平衡差分输入

电压测量：非平衡输入

输入电阻应变测量：（10 MΩ 10 MΩ）±10%或以内

电压测量：1 MΩ±10%或以内

耦合DC/AC切换
响应频率DC耦合时：DC～50kHz（偏差： 0.5 dB～-3 dB）

切断DC（AC耦合时）：0.2，1 Hz～50 kHz（参考高通滤波器）

应变率应变测量：2.00固定
电桥电源应变测量：DC2 V±2％
适合电桥电阻120 Ω～1 kΩ
平衡调整范围应变测量：±2.4％或以上（±12000×10-6应变量）
平衡调整方式应变测量：

纯电子式自动平衡（保存在非易失性内存中）

精度：±（0.1%FS 2×10-6应变量）或以内

适用电桥电阻应变测量：120Ω～1kΩ
测量量程应变测量：500，1k，2k，5k，10k，20k，50k×10-6应变量以及OFF共8段

电压测量：0.1，0.2，0.5，1，2，5，10 V以及OFF共8段

量程精度±0.2％FS或以内
校准值（CAL）输出各量程的±100％，±50％

精度：±0.3%或以内

非线性±0.1％FS或以内
低通滤波器传达特性 : 2阶Butterworth

截止频率 : 10，30，100，300，1k，3k，10k Hz以及FLAT共8段

截止点的振幅比 : -3±1 dB

減衰特性 : -12±1 dB/oct.

高通滤波器截止频率 : 0.2 Hz，1 Hz共两段

減衰特性 : -6 dB/oct.

AD分辨率16位
采样频率200 kHz（大）
ComplianceDirective 2014/30/EU (EMC)

Directive 2011/65/EU，

(EU)2015/863 (10 restricted substances) (RoHS)

选购件转换接头 FV-1A

8通道输入电缆 U-38～U-48

注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。

CDV-40B-F

应变与电压测量卡、带抗混叠滤波器

CDV-40B-F

  • CE
  • TEDS

规格

输入通道数8
输入形式应变测量：平衡差分输入

电压测量：非平衡输入

输入电阻应变测量：（10 MΩ 10 MΩ）±10%或以内

电压测量：1 MΩ±10%或以内

耦合DC/AC切换
响应频率DC耦合时：DC～50 kHz，偏差 1dB，-3 dB

切断DC（AC耦合时）：0.2，1 Hz～50 kHz（参考高通滤波器）

应变率应变测量：2.00固定
电桥电源应变测量：DC2 V±2％或以内
适用电桥电阻应变测量：120 Ω～1k Ω
平衡调整范围应变测量：±2.4％或以上（±12000×10-6应变量）
平衡调整方式应变测量：

纯电阻式自动平衡（保存在非易失性内存中）

精度：±（0.1%FS 2×10-6应变量）或以内

测量量程应变测量：500，1k，2k，5k，10k，20k，50k×10-6应变量以及OFF共8段

电压测量：0.1，0.2，0.5，1，2，5，10V以及OFF共8段

量程精度±0.2％FS或以内
校准值（CAL）输出各量程的±100％，±50％

精度：±0.3%或以内

非线性±0.1％FS或以内
低通滤波器传达特性 : 2阶Butterworth

截止频率 : 10，30，100，300，1k，3k，10k Hz以及FLAT共8段

截止点的振幅比 : -3±1 dB

減衰特性 : -12±1 dB/oct.

高通滤波器截止频率 : 0.2 Hz，1 Hz共两段

減衰特性 : -6 dB/oct.

抗混叠滤波器8阶Butterworth型

截止频率 : 自动设置为采样频率×0.25

遮断特性 : -48±5 dB（采样频率×0.5时）

※DCS-100A低通滤波器设定为[AUTO]时有效

（注意）采样频率在100Hz或以上时，抗混叠滤波器有效。

AD分辨率16位
采样采样频率 : 200 kHz（大）
ComplianceDirective 2014/30/EU (EMC)

Directive 2011/65/EU，

(EU)2015/863 (10 restricted substances) (RoHS)

选购件转换接头 FV-1A

8通道输入电缆 U-38～U-48

注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。

CVM-41A

应变与电压与加速度测量卡

CVM-41A

  • CE
  • TEDS

规格

适用机型EDX-100A，EDX-200A，EDX-5000A
输入通道数8
测量对象应变测量：应变片（＊1）应变片式传感器

电压测量：电压 电压输出型传感器

加速度测量（压电）：压电型加速度传感器（内置放大器）

输入模式应变测量：平衡差动输入

电压测量：平衡差动输入（＊2）（＊3）

加速度测量（压电）：非平衡输入（＊4）

输入阻抗电压测量：1MΩ＋1MΩ，±10%或以内（＊5）
电桥电源传感器电源（各通道独立）（＊6）应变测量：恒压输出

BV2V ：DC2V

BV5V ：DC5V

BV10V ：DC10V

电压测量：恒压输出 DC2V（±1V），DC5V（±2.5V），DC10V（±5V）或OFF

20mA/通道或以下

加速度测量（压电）：

恒流输出：约4mA

施加电压 ：约DC23V

负载 ：1kΩ或以下

应变率应变测量：2.00固定
适用电桥电阻应变测量：

BV2V : 120～1k Ω

BV5V : 350～1k Ω

BV10V：500～1k Ω

平衡调整设定（归零）应变测量：

【启动自动平衡】

在模拟电路上取消电桥的不平衡量把测量值置零

【关闭自动平衡】

不取消电桥的不平衡量（可确认电桥电路的初始不平衡值）

电压测量：

【启动消零功能】

在模拟电路上取消输入电压把测量值置零

【关闭消零功能】

在模拟电路上不取消输入电压（显示输入电压）

平衡调整范围应变测量：

BV 2V ：电阻±10%

（±50k×10-6应变量）

BV 5V :电阻±4%

（±20k×10-6应变量）

BV 10V：电阻±2%

（±10k×10-6应变量）

电压测量：±5V

测量量程应变测量：

BV 2V ：2k，5k，10k，20k，50k，100k，200k，500k×10-6应变量

BV 5V ：2k，5k，10k，20k，50k，100k，200k×10-6应变量

BV 10V ：2k，5k，10k，20k，50k，100k×10-6应变量

电压测量：1，2，5，10，20，50V

加速度测量（压电）：100，200，500，1000，2000，5000mV

量程精度应变测量：±0.2%FS或以内

电压测量：±0.2%FS或以内

加速度测量（压电）：±1.0%FS或以内

非线性应变测量：±0.1%FS或以内

电压测量：±0.1%FS或以内

加速度测量（压电）：±0.2%FS或以内

校准值（CAL）分流 CAL应变测量：各量程的±100%，±50%以及分流（＊7）

电压测量：各量程的±100%，±50%

响应频率应变测量：

DC耦合时：DC～5kHz（偏差＋1dB，-3dB）

AC耦合时：0.2，1Hz～5kHz（偏差＋1dB，-3dB）

（参考高通滤波器）

电压测量：

DC耦合时：DC～5kHz（偏差＋1dB，-3dB）

AC耦合时：0.2，1Hz～5kHz（偏差＋1dB，-3dB）

加速度测量（压电）：0.5Hz～5kHz（偏差＋1dB，-3dB）

低通滤波器传达特性 : 5阶Butterworth型

截止频率 : 30，100，300，1k，3k Hz，FLAT以及AUTO（＊8）

截止点的振幅比 : -3±1dB

減衰特性 : -30( 3, -7)dB /oct.

高通滤波器截止频率 : 应变测量：0.2，1Hz

电压测量：0.2，1Hz

減衰特性 : 应变测量：-6dB/oct.

电压测量：-6dB/oct.

AD分辨率24位（＊9）
失真度加速度测量（压电）：1％或以下
监控输出精度 ：±5V±0.5%或以内（±FS时），

非线性 ：±0.5%FS或以内

外形尺寸22（W）×119（H）×213（D）ｍｍ （不含凸起部分）
重量约400g
TEDS能读取TEDS内置传感器的信息
ComplianceDirective 2014/30/EU (EMC)

Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

（＊1）测量应变时要使用电桥盒

（＊2）转换接头FV-1A时为不平衡输入

（＊3）同相输入电压范围±20V DC或以内，额定输入电压范围±50V或以内

（＊4）可使用转换接头FV-1A

（＊5）使用转换接头FV-1A时（不平衡输入时）为1MΩ±10%或以内

（＊6）装入EDX-100A时，电桥电源BV10V或传感器电源

DC10V（±5V）模式可设置的通道数为CVM-41A安装数的3倍。

（＊7）分流 CAL为350Ω负载电阻连接时，输出约257×10−6应变量

（＊8）设定AUTO时，截止频率被设定为设定采样频率的约1/4

（＊9）装入EDX-100A时的分辨率为16位

标配件2个十字螺钉M3×6
选购件8通道输入电缆 U-111

CVM用输入电缆 U-121～U-123

CVM用集中输入电缆 N-121

集中输出电缆 U-62

转换接头 FV-1A

电压输入盒 VI-8A(-T)

1/4桥用小型电桥盒DBS-120B-8（C）（T），DBS-350B-8（C）（T）

单触式电桥盒 DBV-120A-8(C), DBV-350A-8(C)

DPM-42B

动态应变测量卡

DPM-42B-I-F

  • TEDS

规格

测量对象应变片，应变片式传感器
输入通道数4
响应频率DC～5 kHz（偏差±10％或以内）
适合电桥电阻120～1000 Ω
应变率2.00固定
电桥电源2 Vrms，0.5 Vrms切换，12 kHz正弦波
平衡调整范围电阻：±2.4％或以内（±12000×10-6应变量或以内）

容量：2000 pF或以内

平衡调整方式电阻 ：纯电子式自动平衡（保存在非易失性内存中）

容量 ：CST方式（自动跟踪）

测量量程电桥电源2 Vrms时 ：200，500，1k，2k，5k，10k，20k×10-6应变量及OFF共8段

电桥电源0.5 Vrms时 ：1k，2k，5k，10k，20k，50k×10-6应变量及OFF共7段

校准值（CAL）输出各量程的±100％，±50％
非线性±0.2％FS或以内
SN比50 dBp-p 或以上(设定为500×10-6应变量程时)
低通滤波器传达特性 : 2阶Butterworth型

截止频率 : 10，30，100，300，1k Hz以及FLAT共6段

截止精度 : -3±1 dB

減衰特性 : -12±1 dB/oct.

AD分辨率16位
付加功能输入检查功能，支持带TEDS功能传感器
监控输出精度：±5 V±0.5%或以内（±FS时）

非线性：±0.5%FS或以内

耐电压输入输出之间 : AC250 V 1分钟
ComplianceDirective 2014/30/EU (EMC)

Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

选购件监控输出电缆 U-64

注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。

DPM-42B-F

动态应变测量卡，降低变频器干扰型

DPM-42B-I-F

  • TEDS

规格

测量对象应变片，应变片式传感器
输入通道数4
响应频率DC～5 kHz（偏差±10％或以内）
适合电桥电阻120～1000 Ω
应变率2.00固定
电桥电源2 Vrms，0.5 Vrms切换，12 kHz正弦波
平衡调整范围电阻：±2.4％或以内（±12000×10-6应变量或以内）

容量：2000 pF或以内

平衡调整方式电阻：纯电子式自动平衡（保存在非易失性内存中）

容量：CST方式（自动跟踪）

测量量程电桥电源2 Vrms时：200，500，1k，2k，5k，10k，20k×10-6应变量及OFF共8段

电桥电源0.5 Vrms时：1k，2k，5k，10k，20k，50k×10-6应变量及OFF共7段

精度：±0.5%或以内

校准值（CAL）输出各量程的±100％，±50％
非线性±0.2％FS或以内
SN比50 dBp-p 或以上（设定为500×10-6应变量时）
低通滤波器传达特性 : 2阶Butterworth型

截止频率 : 10，30，100，300，1k Hz以及FLAT共6段

截止精度 : -3±1 dB

減衰特性 : -12±1 dB/oct.

抗混叠滤波器8阶Butterworth型

截止频率 : 自动设定为采样频率×0.25

遮断特性 : -48±5 dB（采样频率×0.5时）

注）DCS-100A的低通滤波器设定为[AUTO]时有效

AD分辨率16位
付加功能输入检查功能，支持带TEDS功能传感器
监控输出精度 : ±5 V±0.5%或以内（±FS时）

非线性 : ±0.5%FS或以内

耐电压输入输出之间 : AC250V 1分钟
ComplianceDirective 2014/30/EU (EMC)

Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

选购件监控输出电缆 U-64

注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。

DPM-42B-I

动态应变测量卡，带抗混叠滤波器

DPM-42B-I-F

  • TEDS

规格

测量对象应变片，应变片式传感器
输入通道数4
响应频率DC～5 kHz（偏差±10％或以内）
适合电桥电阻120～1000 Ω
应变率2.00固定
电桥电源2 Vrms，0.5 Vrms切换，12 kHz正弦波
平衡调整范围电阻：±2.4％或以内（±12000×10-6应变量或以内）

容量：2000 pF或以内

平衡调整方式电阻 ：纯电子式自动平衡（保存在非易失性内存中）

容量 ：CST方式（自动跟踪）

测量量程电桥电源2 Vrms时 ：200，500，1k，2k，5k，10k，20k×10-6应变量及OFF共8段

电桥电源0.5 Vrms时 ：1k，2k，5k，10k，20k，50k×10-6应变量及OFF共7段

校准值（CAL）输出各量程的±100％，±50％
非线性±0.2％FS或以内
SN比44 dBp-p 或以上(设定为500×10-6应变量量程)
低通滤波器传达特性 : 2阶Butterworth型

截止频率 : 10，30，100，300，1 kHz以及FLAT共6段

截止精度 : -3±1 dB

減衰特性 : -12±1 dB/oct.

AD分辨率16位
付加功能输入检查功能、支持带TEDS功能的传感器
监控输出精度：±5 V±0.5%或以内（±FS时）

非线性：±0.5%FS或以内

耐电压输入输出之间 : AC250V 1分钟
选购件监控输出电缆 U-64

注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。

DPM-42B-I-F

动态应变测量卡，带抗混叠滤波器，降低变频器干扰型

DPM-42B-I-F

  • TEDS

规格

测量对象应变片，应变片式传感器
输入通道数4
响应频率DC～5 kHz（偏差±10％或以内）
适合电桥电阻120～1000 Ω
应变率2.00固定
电桥电源2 Vrms，0.5 Vrms切换，12 kHz正弦波
平衡调整范围电阻：±2.4％或以内（±12000×10-6应变量或以内）

容量：2000 pF或以内

平衡调整方式电阻：纯电子式自动平衡（保存在非易失性内存中）

容量：CST方式（自动跟踪）

测量量程电桥电源2 Vrms时 ：200，500，1k，2k，5k，10k，20k×10-6应变量及OFF共8段

电桥电源0.5 Vrms时 ：1k，2k，5k，10k，20k，50k×10-6应变量及OFF共7段

校准值（CAL）输出各量程的±100％，±50％
非线性±0.2％FS或以内
SN比44 dBp-p 或以上(设定为500×10-6应变量程时)
低通滤波器传达特性 : 2阶Butterworth型

截止频率 : 10，30，100，300，1k Hz以及FLAT共6段

截止精度 : -3±1 dB

減衰特性 : -12±1 dB/oct.

抗混叠滤波器8阶Butterworth型

截止频率 : 自动设定为采样频率×0.25

遮断特性 : -48±5 dB（采样频率×0.5时）

注）DCS-100A的低通滤波器设定为[AUTO]时有效

AD分辨率16位
TEDS输入检查功能 : 将电阻插入电桥的一端，检查输入

能读取TEDS内置传感器的信息

监控输出精度 : ±5 V±0.5%或以内（±FS时）

非线性 : ±0.5%FS或以内

耐电压输入输出之间 : AC250 V 1分钟
选购件监控输出电缆 U-64

注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。

CTA-40A

热电偶卡

  • CE

规格

测量对象热电偶
输入通道数8
适用热电偶K，T
热电偶电阻值200Ω或以下（烧断ON时）

1000Ω或以下（烧断OFF时）

测量量程K1230，K480，K240，T400，T210以及OFF共6段

K1230(－200～1230℃)

K480（－200～480℃）

K240（－200～240℃）

T400（－200～400℃）

T210（－200～210℃）

综合精度周围温度20±3℃时 ±（显示值的0.5％＋1）℃或以内

周围温度0～40℃时 ±（显示值的0.5％＋2）℃或以内

校准值（CAL）输出各量程的100％，50％及以及0℃的值
响应频率DC～10Hz
AD分辨率16位
烧断内置 ：烧断时“Burnout显示”，（切换ON/OFF）
监控输出精度 ：5V±0.5％或以内（＋FS时）

非线性 ：±0.5％FS或以内

绝缘输入输出之间，通道之间 ：DC500V 50MΩ或以上
ComplianceDirective 2014/30/EU (EMC)

Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

标配件8通道输入电缆U-104 1条，测温适配器CT-2A 8个
选购件集中输出电缆 U-62

CCA-40A

电荷放大器卡

  • CE
  • TEDS

规格

测量对象压电式加速度传感器
输入通道数8
传感器电源恒流电源（恒流：4mA，施加电压：约DC24V，负载电阻1kΩ或以下）
响应频率1～20kHz(偏差：1dB，-3dB)
测量量程20，50，100，200，500，1000，2000，5000mV以及OFF共9段

精度：±1％FS或以内

校准值（CAL）DC CAL：

各量程的±100％，±50％

精度：±0.2％FS或以内

AC CAL：

各量程的100％，50％

精度：±1％FS或以内

周波数精度：100Hz±5％或以内

低通滤波器2阶Butterworth型

截止频率 : 300，1k，3k，10k Hz以及FLAT共5段

截止点的振幅比 : -3±1dB

減衰特性 : （-12±1）dB/oct.

失真率1%或以下
AD分辨率16位
监控输出精度：±5V±1％或以内（±FS时）
TEDS能读取TEDS内置传感器的信息
ComplianceDirective 2014/30/EU（EMC）

Directive 2011/65/EU，

(EU)2015/863 (10 restricted substances) (RoHS)

标配件8通道输入电缆 U-111
选购件集中输出电缆 U-62，输入电缆 U-109

转换适配器（BNC-小型）BNCP-C25J-A

转换适配器 CCA-1B 小型-TAJIMI

转换适配器 CCA-2B BNC-TAJIMI

CCA-40A-F

电荷放大器卡、带抗混叠滤波器

  • CE
  • TEDS

规格

测量对象压电式加速度传感器
输入通道数8
传感器电源恒流电源（恒流：4mA，施加电压：约DC24V，负载电阻1kΩ或以下）
响应频率1～20kHz(偏差：1dB，-3dB)
测量量程20，50，100，200，500，1000，2000，5000mV以及OFF共9段

精度：±1％FS或以内

校准值（CAL）DC CAL：

各量程的±100％，±50％

精度：±0.2％FS或以内

AC CAL：

各量程的100％，50％

精度：±1％FS或以内

周波数精度：100Hz±5％或以内

低通滤波器2阶Butterworth型

截止频率 : 300，1k，3k，10k Hz以及FLAT共5段

截止点的振幅比 : -3±1dB

減衰特性 : （-12±1）dB/oct.

抗混叠滤波器8阶Butterworth型

截止频率 : 自动设定为采样频率×0.25

截断特性 : -48±5dB（采样频率×0.5时）

失真率1%或以下
AD分辨率16位
监控输出精度 ：±5V±1％或以内（±FS时）
TEDS能读取TEDS内置传感器的信息
ComplianceDirective 2014/30/EU（EMC）

Directive 2011/65/EU，

(EU)2015/863 (10 restricted substances) (RoHS)

标配件8通道输入电缆 U-111
选购件集中输出电缆 U-62，输入电缆 U-109

转换适配器（BNC-小型）BNCP-C25J-A

转换适配器 CCA-1B 小型-TAJIMI

转换适配器 CCA-2B BNC-TAJIMI

CFV-40A

F/V转换卡

  • CE

规格

测量对象交流信号输出传感器
输入通道数4
输入信号交流（零交叉）、TTL电平（包括开路集电极信号）
输入电压范围±（0.5～50V）：滞后大

±（0.1～50V）：滞后小

测量量程50，100，500，1k，2k，5k，10k，20k Hz以及OFF共9段

精度 ：±0.1％FS或以内

校准值（CAL）输出各量程的100％，50％（加算）以及0％（值）
响应时间10μs或以下（脉冲连续输入时）

输入频率的2周期＋50μs或以下

（脉冲间断输入时）

AD分辨率16位
传感器用电源DC12V ：±10％或以内（各通道50mA或以下）
监控输出精度：5V±0.5％或以内（＋FS时）

非线性：±0.1％FS或以内

绝缘输入输出之间，通道之间：DC500V 50MΩ或以上
安装卡数多2张CFV-40A卡

a) EDX-2000A-64, EDX-2000B-64, EDX-3000A,

EDX-3000B

2张时：其他的卡可以安装4张。

1张时：其他的卡可以安装6张。

b) EDX-100A-1, EDX-200A-1, EDX-200A-2H 1张。

c) EDX-100A-2, EDX-100A-4, EDX-200A-4H,

EDX-5000A-64, EDX-5000A-80 2张。

ComplianceDirective 2014/30/EU（EMC）
标配件转换接头 FV-1A 4个
选购件输入电缆U-12，U-13，监控输出电缆 U-64

CAN-41A

CAN卡

CAN-41A

  • CE

规格

CAN接口数2（2结点）
接头形状Dsub 9pin（插针）
对应CAN版本支持Bosch2.0B active (ISO-11898，规格)

可切换高速CAN，低速CAN

测量ID数多32
CAN控制部的工作时钟40MHz，32MHz
通信速度高速CAN时 ：

1000，800，500，250，125，100，83.3，62.5，50，33.3，25，20，10 kbps

低速CAN时 ：

125，100，83.3，62.5，50，33.3，25，20，10 kbps

通信条件选择采样点、采样次数、再同步跳转宽度
测量通道条件开始位、位长、数据类型、校准系数

（抽出CAN数据并转换为物理量的条件）

图表显示选择采样点、采样次数、与模拟数据同时图表显示
其他主机终卡槽仅可插入1块

测量CAN数据时，采样频率限定为

EDX-200A为2048Hz

EDX-100A为1kHz.

ComplianceDirective 2014/30/EU (EMC)

Directive 2011/65/EU，

(EU)2015/863 (10 restricted substances) (RoHS)

CDA-44AS

直流恒流放大器卡，适合电桥电阻120Ω

  • TEDS

规格

测量对象应变片（全桥法）

应变片式传感器、电压

输入通道数4
输入电阻约10MΩ＋10MΩ（应变模式）

约1MΩ（电压模式）

输入模式平衡差分输入（应变模式）

非平衡输入（电压模式）

IMRR120dB（500×10-6应变量量程时）
响应频率DC耦合时 ：DC～200Hz，偏差 1dB，-3dB或以内

AC耦合时 ：0.2Hz（参考高通滤波器）

应变率2.00固定（应变模式）
适用电桥电阻120Ω
电桥电源约DC16.7mA（恒流）连接应变片电阻120Ω时

＊ 将灵敏度及温度特性用电阻插入传感器的BV线时，灵敏度及温度特性并未得到纠正。

电缆长度电缆长度 500m或以下（横截面面积为0.5mm 2时）
量程精度±0.3％FS或以内
测量量程500，1k，2k，5k，10k，20k×10-6应变量，OFF（应变模式）

1，2，5，10，20，50V，OFF （电压模式）

平衡调整范围±2.4％或以内（±12k×10-6应变量）（测量应变时）

±5V或以内（测量电压时）

ZERO精度±0.3％FS或以内（电压OFF模式）
非线性±0.1％FS或以内
校准值（CAL）输出各量程的±100％，±50％

精度 ：±0.3％FS或以内

监控输出精度 ：±5V±0.5％或以内
低通滤波器传递特性 : 2阶Butterworth型

截止频率 : 1，3，10，30，100Hz，FLAT

截止精度 : -3±1dB

減衰特性 : （-12±1）dB /oct.

高通滤波器截止频率 : 0.2Hz

減衰特性 : (-6±1) dB/oct.

AD分辨率16位
TEDS能读取TEDS内置传感器的信息
绝缘输入和机箱（输出）之间

通道之间 ：耐电压DC500V 1分钟

标配件转换接头 FV-2A 4个
选购件监控输出电缆 U-64

注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。

CDA-45AS

直流恒流放大器卡，适合电桥电阻350Ω

CDA-45AS

  • TEDS

规格

测量对象应变片（全桥法）

应变片式传感器、电压

输入通道数4
输入电阻约10MΩ＋10MΩ（应变模式）

约1MΩ（电压模式）

输入模式平衡差分输入（应变模式）

非平衡输入（电压模式）

IMRR120dB（500×10-6应变量量程时）
响应频率DC耦合时 ：DC～200Hz，偏差 1dB，-3dB或以内

AC耦合时 ：0.2Hz（参考高通滤波器）

应变率2.00固定（应变模式）
适用电桥电阻350Ω
电桥电源约DC5.7mA（恒流）连接应变片电阻350Ω时

＊ 将灵敏度及温度特性用电阻插入传感器的BV线时，灵敏度及温度特性并未得到纠正。

电缆长度电缆长度 500m或以下（横截面面积为0.5mm 2时）
量程精度±0.3％FS或以内
测量量程500，1k，2k，5k，10k，20k×10-6应变量，OFF（应变模式）

1，2，5，10，20，50V，OFF （电压模式）

平衡调整范围±2.4％或以内（±12k×10-6应变量）（测量应变时）

±5V或以内（测量电压时）

ZERO精度±0.3％FS或以内（电压OFF模式）
非线性±0.1％FS或以内
校准值（CAL）输出各量程的±100％，±50％

精度 ：±0.3％FS或以内

监控输出精度 ：±5V±0.5％或以内
低通滤波器传递特性 : 2阶Butterworth型

截止频率 : 1，3，10，30，100Hz，FLAT

截止精度 : -3±1dB

減衰特性 : （-12±1）dB /oct.

高通滤波器截止频率 : 0.2Hz

減衰特性 : (-6±1) dB/oct.

AD分辨率16位
TEDS能读取TEDS内置传感器的信息
绝缘输入和机箱（输出）之间

通道之间 ：耐电压DC500V 1分钟

标配件转换接头 FV-2A 4个
选购件监控输出电缆 U-64

注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。

CDV-44AS

应变与电压测量绝缘卡

  • TEDS

规格

测量对象应变片（全桥法）

应变片式传感器、电压

输入通道数4
输入电阻约10MΩ＋10MΩ（应变模式）

约1ＭΩ（电压模式）

输入形式平衡差分输入（应变模式）

非平衡输入（电压模式）

IMRR120dB(500×10-6应变量量程时）
应变率2.00固定（应变模式）
响应频率DC耦合时 DC～5kHz，偏差 1dB，-3dB或以内

AC耦合时 0.2Hz（参考高通滤波器）

电桥电源DC2V±2％或以内（应变模式）
量程精度±0.3％FS或以内
适用电桥电阻120Ω～1kΩ(应变模式)
测量量程500，1k，2k，5k，10k，20k×10-6应变量，OFF（应变模式）

1，2，5，10，20，50V，OFF （电压模式）

平衡调整范围±2. 4％或以内（±12k×10-6应变量）（测量应变时）

±5V或以内（测量电压时）

ZERO精度±0.3％FS或以内（电压OFF模式）
非线性±0.1％FS或以内
校准值（CAL）输出各量程的±100％，±50％

精度：±0.3％FS或以内

监控输出精度 ：±5V±0.5％或以内

（各量程均为全量程±5V）

低通滤波器传达特性 : 2阶Butterworth型

截止频率 : 10，30，100，300，1k Hz，FLAT

截止精度 : -3±1dB或以内

減衰特性 : -12±1dB/oct.或以内

高通滤波器截止频率 : 0.2Hz

減衰特性 : -6±1dB/oct.或以内

AD分辨率16位
TEDS能读取TEDS内置传感器的信息
绝缘输入和机箱（输出）之间

通道之间 ：耐电压DC500V 1分钟

标配件转换接头 FV-2A 4个
选购件模拟输出电缆 U-64

注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。

CDV-46AS

应变与电压测量绝缘卡

CDV-46AS

规格

测量对象应变片（全桥法）

应变片式传感器、电压

输入通道数4
输入电阻约10MΩ＋10MΩ（应变测量）

约1ＭΩ（电压测量）

输入模式平衡差分输入（应变测量）

非平衡输入（电压测量）

IMRR120dB（2k×10-6应变量量程时）
应变率2.00固定（应变测量）
响应频率DC耦合时 DC～5kHz，偏差 1dB，-3dB或以内

AC耦合时 0.2Hz（参考高通滤波器）

电桥电源DC2V±2％或以内（应变测量）
量程精度±0.3％FS或以内
适合电桥电阻120～1000Ω（应变测量）
测量量程2k，5k，10k，20k，50k，100k×10-6应变量，OFF（应变测量）

1，2，5，10，20，50V，OFF（电压测量）

平衡调整范围电阻：±2.4％或以内（±12ｋ×10-6应变量）（应变测量）

±5V或以内（电压测量）

ZERO精度±0.3％FS或以内（电压OFF模式）
非线性±0.1％FS或以内
校准值（CAL）输出各量程的±100％，±50％

精度 ：±0.3％FS或以内

监控输出精度 ：±5V±0.5％或以内

（各量程均为全量程±5V）

低通滤波器传递特性 : 2阶Butterworth型

截止频率 : 10，30，100，300，1k Hz，FLAT

截止点振幅比 : -3±1dB

衰减特性 : (-12±１) dB /oct.

高通滤波器截止频率 : 0.2Hz

衰减特性 : (-６±１) dB /oct或以内

AD分辨率24位
模拟输出精度：±5V±0. 5%或以内

（各个量程的满量程为±5V）

TEDS能读取TEDS内置传感器的信息
绝缘输入和机箱（输出）之间

通道之间 ：耐电压DC500V 1分钟

采样频率高100kHz
标配件转换接头 FV-2A 4个

AD-40AS

AD转换卡

规格

输入通道数8
测量量程±5，±10V，OFF
输入形式单端（不平衡输入）
输入电阻约1MΩ
AD转换方式逐次比较型
AD分辨率16位，满量程为±32000计数
转换精度±0.2%FS或以内
非线性±0.1％FS或以内
输入时间范围DC～50kHz 偏差＋1dB，-3dB 或以内

低通滤波器

传递特性2阶Butterworth型
截止频率10，30，100，300，1k，3k，10k Hz，FLAT共8段
截止点的振幅比-3±1dB或以内
衰减特性(-12±1)dB/oct.
传感器用电源各通道 ±2.5V±1%或以内
TEDS可读取内置TEDS的传感器的信息
选购件8通道电压输入电缆 U-127（1.5m）

电压输入盒 VI-8A

电缆 N-121（1.5m, VI-8A的标配件）

AD-40AS-F

AD转换卡、带抗混叠滤波器

规格

输入通道数8
测量量程±5，±10V，OFF
输入形式单端（不平衡输入）
输入电阻约1MΩ
AD转换方式逐次比较型
AD分辨率16位，满量程为±32000计数
转换精度±0.2%FS或以内
非线性±0.1％FS或以内
输入时间范围DC～50kHz 偏差＋1dB，-3dB 或以内

低通滤波器

传递特性2阶Butterworth型
截止频率10，30，100，300，1k，3k，10k Hz，FLAT共8段
截止点的振幅比-3±1dB或以内
衰减特性(-12±1)dB/oct.

抗混叠滤波器

截止特性8阶Butterworth型
传递特性自动设定为采样频率×0.25
截止频率(-48±5)dB

(低通滤波器设定为[AUTO]时有效)

传感器用电源各通道 ±2.5V±1%或以内
TEDS可读取内置TEDS的传感器的信息
选购件8通道电压输入电缆 U-127（1.5m）

电压输入盒 VI-8A

电缆 N-121（1.5m, VI-8A的标配件）

下载

目录

  • CVM-41A (1.7MB)

说明书

  • CDV-40A/B INSTRUCTION MANUAL (586KB)
  • CVM-41A INSTRUCTION MANUAL (1.3MB)
  • DPM-42B INSTRUCTION MANUAL (2.9MB)
  • CTA-40A INSTRUCTION MANUAL (553KB)
  • CFV-40A INSTRUCTION MANUAL (1.5MB)
  • CCA-40A INSTRUCTION MANUAL (2.6MB)
  • CAN-41A INSTRUCTION MANUAL (903KB)
  • CDV-44AS INSTRUCTION MANUAL (394KB)
  • CDA-44AS/45AS INSTRUCTION MANUAL (1.8MB)
共和电业有限公司
相关产品：
| 首页 | CAS NO | 联系我们 | 会员服务 | 推广服务 | 友情链接 |
版权所有 CopyRight © 2008-2025 粤ICP备08119708号
