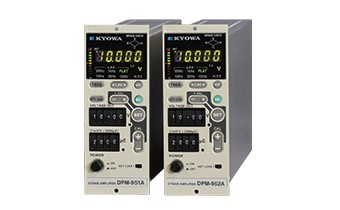

动态应变放大器DPM-950型

索取资料及报价

产品介绍

特点

高稳定、高精度的应变测量用放大器。

只要通过数字开关来设定输入应变量和输出电压就可以容易地设定好灵敏度，大大提高工作效率。

既保持了有定评的性能、操作性，又实现了降低变频噪声。

产品一览

全部显示

DPM-951A

频率响应范围 DC～2kHz（偏差±10%）

规格

测量対象	应变片，应变片式传感器
输入通道数	1 可以多台同步运⾏
适用电桥电阻	60Ω～1000Ω
应变率	2.00固定
电桥电源	载波频率5kHz 2，0.5V_rms切换
平衡调整范围	电阻 : ±2%（±10000×10^-6应变量）或以内容量 : 2000pF或以内
平衡调整方式	电阻 : 纯电子式自动平衡精度 : ±0. 5×10^-6应变量或以内（不过，输入500×10^-6应变量时，输出10V，电桥电源2Vrms) 容量 : CST方式（自动追踪）
非线性	±0.1%FS或以内
输出阻抗	约2Ω
校准应变（CAL）	±(1～9999×10^-6应变量) 设定 : CAL开关（4位数数字开关）精度 : ±（0.5%＋0.5×10^-6应变量）或以内 CAL精度适用范围 : ±（10～9999×10^-6应变量）
灵敏度调整器	CAL开关与VOLTAGE OUT开关通过与（4位数数字开关）的设定值的组合来设定放大器灵敏度 CAL开关范围：100～9999×10^-6应变量中1×10^-6应变量阶段 VOLTAGE OUT开关范围：1.00～10.00V中的0.01V阶段精度：±0.5%或以内范围：×200～×20000
灵敏度微调整器	范围：1～1/2.5
响应频率	DC～2kHz，偏差±10%或以内
低通滤波器	转移特性 : 2阶Butterworth 截止频率 : 10，30，100，300Hz，1kHz及FLAT6段截止点的振幅比 : -3±1dB 衰减特性 : -12 ± 1 dB/oct
高通滤波器	截止频率 : 0.2Hz及OFF共2段
SN比	53dB_p-p 或以上（输⼊换算 2×10^-6应变量_p-p或以上）（条件︓输⼊500×10^-6应变量时输出设定为10.00V） 58dB_p-p或以上（条件︓输⼊1000×10^-6应变量时输出设定为10.00V）【共同条件】电桥电源︓2V_rms 电桥电阻︓120Ω LPF︓FLAT
输出	OUTPUT A : ±10V（负荷电阻5kΩ或以上） OUTPUT B : ±10V（负荷电阻5kΩ或以上）
稳定度	温度零点：±0.1×10^-6应变量/℃ 温度：灵敏度：±0.05%/℃ 时间零点：±0.5×10^-6应变量/24h 灵敏度：±0.2%/24h 电源零点：±0.05%FS/电源变动±10% 灵敏度：±0.05%/电源变动±10% (稳定度的条件︓输⼊500×10^-6应变量时输出设定为10V）
绝缘耐压	测量电桥－机箱间AC1000V 1分钟交流电源－机箱间AC1000V 1分钟
输出电压显示	4½位数数字显示（7段LED） 11段LED柱状图
过载输入显示	输出电压显示闪烁（仅显示4½位数数字）
检查功能	电桥检查
键锁定功能	除POWER开关外，其他设定无效。（但只可变更CAL值开关与VOLTAGE OUT开关的设定值）
远程功能	远程功能可以实行下列操作。实行平衡调整（BAL），实行校准应变输出（CAL），键锁定
同步方式	内部 (INT) 外部 (EXT) 自动判断，或手动设定
TEDS	读取传感器的TEDS信息，在VOLTAGE OUT的输出电压处设定额定输出（条件︓在灵敏度调整器的设定范围之内）
实际载荷校准	在VOLTAGE OUT的输出电压处设定实际载荷输入（条件：在灵敏度调整器的设定范围之内）
抗振性	5～200Hz 29.4m/s² (3G)，X，Y，Z的3方向，各10分钟/周期， 12周期
抗冲击性	15G，11ms或以下， X，Y，Z的3方向，各3次
使用温湿度范围	-10～50℃，20%～85%（无结露现象）
保存温度范围	-30～70℃
电源	AC90 〜 110 V (约12 VA︓AC100 V) DC10.5 〜 15 V (约0.6 A︓DC12 V) 可以指定制造下⾯的电源的产品 DPM-951A A115 ︓ AC108 〜 132 V DPM-951A A200 ︓ AC180 〜 220 V DPM-951A A230 ︓ AC207 〜 253 V
外形尺寸	49（W）×128.5（H）×262.5（D）mm（不含凸起部）
重量	约1.2kg
其他	DPM-951A可以使用或下述传感器电感变位传感器 DLT-AS，DLT-BS

标配件

操作说明书

简易操作说明书贴纸

AC电源线 P-25

带2针转换接头 CM-52

BNC电缆 U-08, U-59各1条

保险丝（⼩型1A, 0.5A）

选购件

延长电缆N-81～N-85

电桥盒DB, DBB, DBS

收纳盒YC-A

噪音滤波器F-7B, F-BNC

放大器固定台FA-1B

外形尺寸图

DPM-951A

DPM-952A

频率响应范围 DC～5kHz（偏差±10%）

规格

测量対象	应变片，应变片式传感器
输入通道数	1 可以多台同步运⾏
适用电桥电阻	60Ω～1000Ω
应变率	2.00固定
电桥电源	载波频率12kHz 2，0.5V_rms切换
平衡调整范围	电阻 : ±2%（±10000×10^-6应变量）或以内容量 : 2000pF或以内
平衡调整方式	电阻 : 纯电子式自动平衡精度 : ±0. 5×10^-6应变量或以内（不过，输入500×10^-6应变量时，输出10V，电桥电源2Vrms) 容量 : CST方式（自动追踪）
非线性	±0.1%FS或以内
输出阻抗	约2Ω
校准应变（CAL）	±(1～9999×10^-6应变量) 设定 : CAL开关（4位数数字开关）精度 : ±（0.5%＋0.5×10^-6应变量）或以内 CAL精度适用范围 : ±（10～9999×10^-6应变量）
灵敏度调整器	CAL开关与VOLTAGE OUT开关通过与（4位数数字开关）的设定值的组合来设定放大器灵敏度 CAL开关范围：100～9999×10^-6应变量中1×10^-6应变量阶段 VOLTAGE OUT开关范围：1.00～10.00V中的0.01V阶段精度：±0.5%或以内范围：×200～×20000
灵敏度微调整器	范围：1～1/2.5
响应频率	DC～5kHz，偏差±10%或以内
低通滤波器	转移特性 : 2阶Butterworth 截止频率 : 10，30，100，300Hz，1kHz及FLAT6段截止点的振幅比 : -3±1dB 衰减特性 : -12 ± 1 dB/oct
高通滤波器	截止频率 : 0.2Hz及OFF共2段
SN比	47dB_p-p 或以上（输⼊换算 2×10^-6应变量_p-p或以上）（条件︓输⼊500×10^-6应变量时输出设定为10.00V） 53dB_p-p或以上（条件︓输⼊1000×10^-6应变量时输出设定为10.00V）【共同条件】电桥电源︓2V_rms 电桥电阻︓120Ω LPF︓FLAT
输出	OUTPUT A : ±10V（负荷电阻5kΩ或以上） OUTPUT B : ±10V（负荷电阻5kΩ或以上）
稳定度	温度零点：±0.1×10^-6应变量/℃ 温度：灵敏度：±0.05%/℃ 时间零点：±0.5×10^-6应变量/24h 灵敏度：±0.2%/24h 电源零点：±0.05%FS/电源变动±10% 灵敏度：±0.05%/电源变动±10% (稳定度的条件︓输⼊500×10^-6应变量时输出设定为10.00V）
绝缘耐压	测量电桥－机箱间AC1000V 1分钟交流电源－机箱间AC1000V 1分钟
输出电压显示	4½位数数字显示（7段LED） 11段LED柱状图
过载输入显示	输出电压显示闪烁（仅显示4 1/2位数数字）
检查功能	电桥检查
键锁定功能	除POWER开关外，其他设定无效。（但只可变更CAL值开关与VOLTAGE OUT开关的设定值）
远程功能	远程功能可以实行下列操作。实行平衡调整（BAL），实行校准应变输出（CAL），键锁定
同步方式	内部 (INT) 外部 (EXT) 自动判断，或手动设定
TEDS	读取传感器的TEDS信息，在VOLTAGE OUT的输出电压处设定额定输出（条件：在灵敏度调整器的设定范围之内）
实际载荷校准	在VOLTAGE OUT的输出电压处设定实际载荷输入（条件：在灵敏度调整器的设定范围之内）
抗振性	5～200Hz 29.4m/s² (3G)，X，Y，Z的3方向，各10分钟/周期， 12周期
抗冲击性	15G，11ms或以下， X，Y，Z的3方向，各3次
使用温湿度范围	-10～50℃，20%～85%（无结露现象）
保存温度范围	-30～70℃
电源	AC90 〜 110 V (约12 VA︓AC100 V) DC10.5 〜 15 V (约0.6 A︓DC12 V) 可以指定制造下⾯的电源的产品 DPM-952A A115 ︓ AC108 〜 132 V DPM-952A A200 ︓ AC180 〜 220 V DPM-952A A230 ︓ AC207 〜 253 V
外形尺寸	49（W）×128.5（H）×262.5（D）mm（不含凸起部）
重量	约1.2kg

标配件

操作说明书

简易操作说明书贴纸

AC电源线 P-25

带2针转换接头 CM-52

BNC电缆 U-08, U-59各1条

保险丝（⼩型1A, 0.5A）

选购件

延长电缆N-81～N-85

电桥盒DB, DBB, DBS

收纳盒YC-A

噪音滤波器F-7B, F-BNC

放大器固定台FA-1B

收纳盒

YC-3A

收纳单元数3，带把手

型号名称	YC-3A YC-3A-AC/DC

规格

使用电源	AC100V（也有适用于AC100V，DC12V的YC-A-AC/DC）
操作开关	配备在前面操作面板上电源开关、统一平衡调整键(BAL)，统一校准实行键（CAL），键锁定
背面端子	在背面安装有外部遥感用端子平行调整、校准实行，键锁定，同步连接
	1. 无读取状态功能。 2. 不支持DPM-900系列CDV-900A和CDA-900A的SET功能。 3. 不适用于车载。 4. 不能将背面朝下站立放置。 5. YC-3A， YC-4A把手。 6. CDV-900A-DC和CDA-900A-DC只对应YC-A-AC/DC.

标配件	AC电源电缆P-17（带2针转换接头CM-52），操作说明书
选购件	1通道用盖板 YB-DUMMY YC用提手 YC-HANDLE

外形尺寸图

YC-3A

YC-4A

收纳单4，带把手

YC-4A

型号名称	YC-4A YC-4A-AC/DC

规格

使用电源	AC100V（也有适用于AC100V，DC12V的YC-A-AC/DC）
操作开关	配备在前面操作面板上电源开关、统一平衡调整键(BAL)，统一校准实行键（CAL），键锁定
背面端子	在背面安装有外部遥感用端子平行调整、校准实行，键锁定，同步连接
	1. 无读取状态功能。 2. 不支持DPM-900系列CDV-900A和CDA-900A的SET功能。 3. 不适用于车载。 4. 不能将背面朝下站立放置。 5. YC-3A， YC-4A把手。 6. CDV-900A-DC和CDA-900A-DC只对应YC-A-AC/DC.

标配件	AC电源电缆P-17（带2针转换接头CM-52），操作说明书
选购件	1通道用盖板 YB-DUMMY YC用提手 YC-HANDLE

YC-6A

收纳单元数6

YC-6A

型号名称	YC-6A YC-6A-AC/DC

规格

使用电源	AC100V（也有适用于AC100V，DC12V的YC-A-AC/DC）
操作开关	配备在前面操作面板上电源开关、统一平衡调整键(BAL)，统一校准实行键（CAL），键锁定
背面端子	在背面安装有外部遥感用端子平行调整、校准实行，键锁定，同步连接
	1. 无读取状态功能。 2. 不支持DPM-900系列CDV-900A和CDA-900A的SET功能。 3. 不适用于车载。 4. 不能将背面朝下站立放置。 5 CDV-900A-DC和CDA-900A-DC只对应YC-A-AC/DC.

标配件	AC电源电缆P-17（带2针转换接头CM-52），操作说明书
选购件	1通道用盖板 YB-DUMMY YC用提手 YC-HANDLE

YC-8A

收纳单元数8

型号名称	YC-8A YC-8A-AC/DC

规格

使用电源	AC100V（也有适用于AC100V，DC12V的YC-A-AC/DC）
操作开关	配备在前面操作面板上电源开关、统一平衡调整键(BAL)，统一校准实行键（CAL），键锁定
背面端子	在背面安装有外部遥感用端子平行调整、校准实行，键锁定，同步连接
	1. 无读取状态功能。 2. 不支持DPM-900系列CDV-900A和CDA-900A的SET功能。 3. 不适用于车载。 4. 不能将背面朝下站立放置。 5. CDV-900A-DC和CDA-900A-DC只对应YC-A-AC/DC.

标配件

AC电源电缆P-17（带2针转换接头CM-52），操作说明书

选购件

JIS机箱安装零件 YC-JIS

1通道用盖板 YB-DUMMY

DIN机箱安装零件 YC-DIN

YC用提手 YC-HANDLE

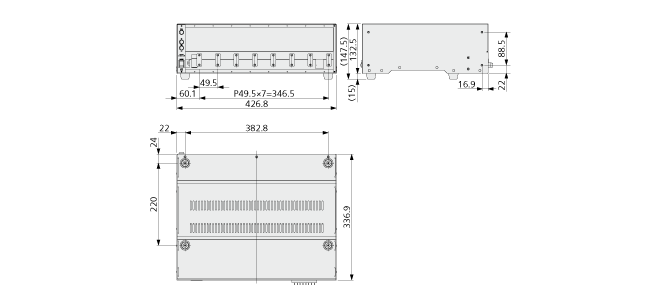

外形尺寸图

YC-A

噪音过滤器

F-7B

DPM机种输出用

产品名称	噪音过滤器
对象产品型号	DPM机种输入用

F-BNC

DPM机种输出用

产品名称	噪音过滤器
对象产品型号	DPM机种输入用

FA-1B

产品名称	放大器固定台
对象产品型号	DPM-900系列, DA-710A, CDV-900A, CDA-900A, VAQ-700A

下载

说明书

INSTRUCTION MANUAL (2.4MB)
