EDX-200A-2H/4H/4T用选购卡
产品介绍

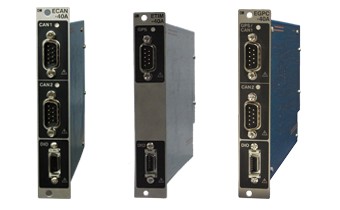

特点 不减少模拟通道数, 不降低采样频率, 即可测量CAN数据和GPS信息的EDX-200A用选购卡。 产品一览 全部显示 ECAN-40A 多通道CAN卡
规格 | 对应机种 | 安装到EDX-200A-4H，EDX-200A-2H，EDX-200A-4T的选购卡槽中，EDX-200A-4T需要ECAN-40A M72卡 |
|---|
| CAN端口数 | 2，可以选择快慢端口 |
|---|
| 输入通道数 | 多512(2个端口合计) |
|---|
| 适用的CAN版本 | 适用于CAN2.0A/B（依据ISO-11898，ISO-11519-2规格） |
|---|
| 通信速度 | High speed CAN 1000，800，500，250，125，100，83.3，62.5，50，33.3，25，20，10 kbps Low speed CAN 125，100，83. 3，62. 5，50，33. 3，25，20，10 kbps |
|---|
| CAN数据输出 | 起始时输出 : 在AD转换开始时输出任意的CAN数据 停止时输出 : 在AD转换停止时输出任意的CAN数据 手动输出 : 在任意的时间输出任意的CAN数据 间隔输出 : 按预先设定的恒定周期时间输出 任意的CAN数据 |
|---|
数字量输入输出 | 输入输出点数 | 多8 |
|---|
| 输入输出设定 | 按位切换数字量输入、数字量输出、 遥控输入（COMMON为通用） ※遥控输入：可进行测量开始、停止，执行平衡调整(BAL)等 |
|---|
| 输入形式 | 绝缘型、TTL电平输入 |
|---|
| 输入电压 | 大DC5V |
|---|
| 绝缘方式 | 数字绝缘 |
|---|
| 输出形式 | 绝缘型，开路集电极型输出 （带10kΩ内部上拉电阻） |
|---|
| 输出电压 | DC 5V |
|---|
| 输出电流 | （每1点）大25mA |
|---|
| 绝缘方式 | 数字绝缘 |
|---|
| 接头形状 | CAN端口：Dsub接头（插针）9针 数字量输入输出端口：MDR接头（插口）14针 |
|---|
| 使用温度湿度范围 | 0～50℃，20%～90%（无结露现象）， ECAN-40A M72为-20～65℃. |
|---|
| 保存温度范围 | -20 ～ 60℃，ECAN-40A M72为-30～70℃ |
|---|
| 外形尺寸 | 22.0mm（W）×128.0mm（H）×221.5mm（D） |
|---|
| 重量 | 约170 g |
|---|
| Compliance | Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| * 使用EDX-200A和DCS-101A进行四则运算时，不能同时测量CAN。 |
|---|
| 标配件 | DCS-100A的选购软件 DCS-105A 数字量输入输出端口用插头、外壳 各1个 |
|---|
ETIM-40A 时间同步卡
规格 | 适用机型 | 安装到EDX-200A-4H，EDX-200A-2H，EDX-200A-4T的选购卡槽中，EDX-200A-4T需要ETIM-40A M72卡 |
|---|
| 同步方法 | 使用从GPS卫星接收到的时钟数据来调节 EDX-200A采集的开始时刻 |
|---|
数字量输入输出 | 输入输出点数 | 多8 |
|---|
| 输入输出设定 | 按位切换数据输入、数据输出、遥控输入 （COMMON为通用） ※遥控输入：可进行测量开始／停止、执行平衡调整(BAL)等 |
|---|
| 输入形式 | 绝缘型、TTL电平输入 |
|---|
| 输入电压 | 大DC 5V |
|---|
| 输出形式 | 绝缘型，开路集电极型输出 （带10kΩ内部上拉电阻） |
|---|
| 输出电压 | DC 5V |
|---|
| 输出电流 | （每1点）大25mA |
|---|
| 绝缘方式 | 数字绝缘 |
|---|
| 接头形状 | GPS传感器接口 Dsub接头（插针）9针 数字量输入输出端口 MDR接头（插口）14针 |
|---|
| 使用温度范围 | 0～50℃ ※ETIM-40A M72：-20～65℃ |
|---|
| 使用湿度范围 | 20%～90%（无结露现象） |
|---|
| 保存温度范围 | -20 ～ 60 ℃ ※ETIM-40A M72：-30～70℃ |
|---|
| 外形尺寸 | 22.0(W)×128.0(H)×221.5(D)mm |
|---|
| 重量 | 约160 g |
|---|
| Compliance | Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | GPS传感器（电缆长度：5m） 数字量输入输出端口用插头、外壳各1个 |
|---|
EGPC-40A GPS与多通道CAN卡
规格 | 适用机型 | 安装到EDX-200A-4H，EDX-200A-2H，EDX-200A-4T的选购卡槽中，EDX-200A-4T需要EGPC-40A M72卡 |
|---|
| 输入通道数 | 多512 |
|---|
| 适用的CAN版本 | CAN2.0A/B（ISO-11898，ISO11519-2规格） |
|---|
| 通信速度 | High speed CAN 1000，800，500，250，125，100，83.3，62.5，50，33.3，25，20，10 kbps Low speed CAN 125，100，83. 3，62. 5，50，33. 3，25，20，10 kbps |
|---|
| CAN数据输出 | 起始时输出 : 在AD转换开始时输出任意的CAN数据 停止时输出 : 在AD转换停止时输出任意的CAN数据 手动输出 : 在任意的时间输出任意的CAN数据 间隔输出 : 按预先设定的恒定周期时间输出 任意的CAN数据 |
|---|
| 测量GPS数据 | 纬度、经度、高度、进行方向、速度、时刻、测位状态、收信卫星数量等 保存格式：NMEA格式 |
|---|
| 时间同步功能 | 使用从GPS卫星接收到的时钟数据来调节EDX-200A采集的开始时刻 |
|---|
数字量输入输出 | 输入输出点数 | 多8 |
|---|
| 输入输出设定 | 每位中切换数字输入、数字输出、遥控输入（COMMON为共通） ※遥控输入：可进行测量开始／停止、执行平衡调整(BAL)等 |
|---|
| 输入形式 | 绝缘型（数字绝缘方式）、TTL电平输入 |
|---|
| 输入电压 | 大DC 5V |
|---|
| 输出形式 | 绝缘型（数字绝缘方式），开路集电极型输出（带10kΩ内部上拉电阻） |
|---|
| 输出电压 | DC 5V |
|---|
| 输出电流 | （每1点）大25mA |
|---|
| 使用温度范围 | 0～50℃ ※EGPC-40A M72：-20～65℃ |
|---|
| 使用湿度范围 | 20%～90%（无结露现象） |
|---|
| 保存温度范围 | 20 ～ 60 ℃ ※EGPC-40A M72：-30～70℃ |
|---|
| 外形尺寸 | 22.0(W)×128.0(H)×221.5(D)mm |
|---|
| 重量 | 约170g |
|---|
| Compliance | Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| * 使用EDX-200A和DCS-101A进行四则运算时，不能同时测量CAN。 |
|---|
| 标配件 | GPS传感器(电缆长度：5m) DCS-100A的选购软件 DCS-105A 数字量输入输出端口用插头、外壳 各1个 |
|---|
下载 说明书 - MANUAL(FOR CONTROL COMMAND) (1.7MB)
- MANUAL (FOR HARDWARE) (8.6MB)
| |
