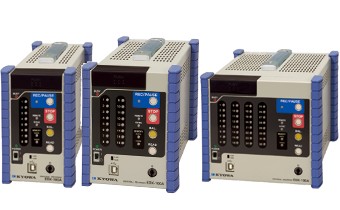

组合式数据记录器EDX-100A
产品介绍
特点 可测量高达256通道的多通道测量仪器。通过选择品种丰富的放大器卡可应对多种多样的测量。 产品一览 全部显示 EDX-100A-1 1卡槽、大模拟输入（通道）8
规格 | 型号名称 | EDX-100A-1 EDX-100A-1-0 EDX-100A-1-1 |
|---|
| 输入通道数 | 8 |
|---|
| 模拟输入 | EDX系列用放大器卡 安装DPM，CDV，CTA，CFV，CCA，CVM后使用 |
|---|
| CAN数据输入 | 可安装1张CAN-41A |
|---|
| 语音备忘录输入 | 1通道 通过专用遥控RCU-41A（选购件），在收录中共同 记录已输入的语音备忘录与测量数据 已记录的语音备忘录回放时需要DAS-200A（选购件） |
|---|
采样频率 | 采样方式 | 所有通道同步采样 |
|---|
| 采样频率种类 | 1-2-5系列：1Hz～100kHz，2n系列：2～65536Hz |
|---|
| 采样周期 | 1Hz～100kHz（1-2-5系列） ：收录多1通道的数据时 1Hz～ 50kHz（1-2-5系列） ：收录多3通道的数据时 1Hz～ 20kHz（1-2-5系列） ：收录多8通道的数据时 1Hz～ 10kHz（1-2-5系列） ：收录多16通道的数据时 1Hz～ 5kHz（1-2-5系列） ：收录多32通道的数据时 1Hz～ 1kHz（1-2-5系列） ：CAN数据收录时 |
|---|
| 数据记录系统 | 小型闪存卡（CF卡）（128M位～8GB：45倍速或以上） 但，收录数据1次的测量大2GB |
|---|
| 条件设定方法 | 在线设定 : 通过LAN或USB在电脑上设定 离线设定 : CF存储卡内的设定条件通过在本记录器的读取进行设定（测量条件的 制作使用DCS-100A） |
|---|
| 条件保存 | 放大器设定条件、测量条件保存在EDX内置不发挥内存中 下次开启电源后，可立即按照上次的条件收录数据 |
|---|
测量模式 | 手动测量 | 由用户操作开始收录数据及停止收录，或者以所设定的数据数来停止收录本次测量时，可同时记录语音备忘录 |
|---|
| 触发测量 | 具有通过事先已设定的触发条件自动收录的功能 （注）无法由CAN数据触发 |
|---|
| 时间间隔测量 | 根据事先设定的时间间隔测量条件自动收录数据 |
|---|
| 收录开始与停止 | 通过电脑，盘面开关，专用遥控器实行 |
|---|
| 平衡调整操作（平衡操作） | 通过电脑、面板开关、专用遥控器进行应变输入通道的平衡调整 |
|---|
| 收录数据格式 | 共和标准格式KS2格式 通过选购的数据分析软件DAS-200A |
|---|
| 数据回收 | 通过电脑在线回收或将CF存储卡插入电脑直接读取回收数据 |
|---|
| TEDS功能 | 仅电脑在线控制时 对应放大器卡：CDV-40B（-F），DPM-42B-F，DPM-42B-I-F，CVM-41A，CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，AD-40AS(-F) |
|---|
| 同步运行功能 | 通过同步电缆，可大直接连接8台 收录数据可作为其他文件分别记录在插入EDX的CF存储卡 各EDX的数据可在在线及离线状态下，通过电脑回收后，能够统合为1个文件 |
|---|
| 模拟输出 | 通过各放大器卡的模拟输出接头 可监视电压（±5VFS，但CDV-40B（-F），AD-40AS，CAN-41A除外） |
|---|
| CF存储卡I/F | 1卡槽（数据收录用，条件设定用） |
|---|
通信I/F | 通过LAN及USB（控制，数据传送用）切换开关进行选择 |
|---|
| LAN I/F | 10BASE-T，100BASE-TX 连接器形状：RJ45模块插口 |
|---|
| USB I/F | USB2.0（High Speed）基准 连接器形状：系列B插座 |
|---|
| 操作开关 | REC/PAUSE ：数据收录开始／中断 STOP ：数据收录结束 BAL. ：平衡调整实行 READ ：条件读取，设定 ID ：EDX识别编号设定 LAN/USB ：通信I/F（LAN/USB）切换 |
|---|
| 显示器 | 主机状态显示用LED：7个 通道状态显示用LED：通道数个 |
|---|
| 外部控制连接器 | CONT IN，CONT OUT（远程，同步运转用） |
|---|
| 使用温度范围 | 0～50℃ |
|---|
| 使用湿度范围 | 20～90%（无结露现象） |
|---|
| 保存温度范围 | -20～60℃ |
|---|
| 抗振性 | ±29.42m/s2（3G），5～55Hz（动作时） ±49.03m/s2（5G），5～55Hz（非动作时） |
|---|
| 耐冲击性 | 196.1m/s2（20G）/11ms |
|---|
| Compliance | Directive 2014/30/EU（EMC） |
|---|
| 使用电源 | DC10～18V 连接器型号 RM12BRD-4PH（广濑） 使用DC电源或专用AC适配器（选购件） |
|---|
| 消耗电流 | 约1.2A（DC12V，安装1张 CDV-40B 后全负载时） |
|---|
| 外形尺寸 | 70.0（W）×132.5（H）×255（D）（mm）（注）不含凸起部分 |
|---|
| 重量 | 主机约1.6kg（安装1张CDV-40B时 约1.7kg） |
|---|
| 标配件 | USB电缆（N-38），DC电源线 P-76（1.8m），接地线 P-72（5m） 动态数据收录软件 DCS-100A（DVD），CF存储卡 |
|---|
| 选购件 | USB电缆 N-39 (2m) 同步电缆 N-128 (2m) 相机同步电缆 N-98, N-99, N-101 AC适配器 UIA345-12 电缆固定工具 EDX用同步延长单元 ESYN-30A 远程控制单元 RCU-41A EDX-100A/200A 瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 盖板 EDX2000-DUMMY |
|---|
EDX-100A-2 2卡槽、大模拟输入（通道）16
规格 | 型号名称 | EDX-100A-2 EDX-100A-2-0 EDX-100A-2-1 |
|---|
| 输入通道数 | 16 |
|---|
| 模拟输入 | EDX系列用放大器卡 安装DPM，CDV，CTA，CFV，CCA，CVM后使用 |
|---|
| CAN数据输入 | 可安装1张CAN-41A |
|---|
| 语音备忘录输入 | 1通道 通过专用遥控RCU-41A（选购件），在收录中共同 记录已输入的语音备忘录与测量数据 已记录的语音备忘录回放时需要DAS-200A（选购件） |
|---|
采样频率 | 采样方式 | 所有通道同步采样 |
|---|
| 采样频率种类 | 1-2-5系列：1Hz～100kHz，2n系列：2～65536Hz |
|---|
| 采样周期 | 1Hz～100kHz（1-2-5系列） ：收录多1通道的数据时 1Hz～ 50kHz（1-2-5系列） ：收录多3通道的数据时 1Hz～ 20kHz（1-2-5系列） ：收录多8通道的数据时 1Hz～ 10kHz（1-2-5系列） ：收录多16通道的数据时 1Hz～ 5kHz（1-2-5系列） ：收录多32通道的数据时 1Hz～ 1kHz（1-2-5系列） ：CAN数据收录时 |
|---|
| 数据记录系统 | 小型闪存卡（CF卡）（128M位～8GB：45倍速或以上） 但，收录数据1次的测量大2GB |
|---|
| 条件设定方法 | 在线设定 : 通过LAN或USB在电脑上设定 离线设定 : CF存储卡内的设定条件通过在本记录器的读取进行设定（测量条件的 制作使用DCS-100A） |
|---|
| 条件保存 | 放大器设定条件、测量条件保存在EDX内置不发挥内存中 下次开启电源后，可立即按照上次的条件收录数据 |
|---|
测量模式 | 手动测量 | 由用户操作开始收录数据及停止收录，或者以所设定的数据数来停止收录本次测量时，可同时记录语音备忘录 |
|---|
| 触发测量 | 具有通过事先已设定的触发条件自动收录的功能 （注）无法由CAN数据触发 |
|---|
| 时间间隔测量 | 根据事先设定的时间间隔测量条件自动收录数据 |
|---|
| 收录开始与停止 | 通过电脑，盘面开关，专用遥控器实行 |
|---|
| 平衡调整操作（平衡操作） | 通过电脑、面板开关、专用遥控器进行应变输入通道的平衡调整 |
|---|
| 收录数据格式 | 共和标准格式KS2格式 通过选购的数据分析软件DAS-200A |
|---|
| 数据回收 | 通过电脑在线回收或将CF存储卡插入电脑直接读取回收数据 |
|---|
| TEDS功能 | 仅电脑在线控制时 对应放大器卡：CDV-40B（-F），DPM-42B-F，DPM-42B-I-F，CVM-41A，CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，AD-40AS(-F) |
|---|
| 同步运行功能 | 通过同步电缆，可大直接连接8台 收录数据可作为其他文件分别记录在插入EDX的CF存储卡 各EDX的数据可在在线及离线状态下，通过电脑回收后，能够统合为1个文件 |
|---|
| 模拟输出 | 通过各放大器卡的模拟输出接头 可监视电压（±5VFS，但CDV-40B（-F），AD-40AS，CAN-41A除外） |
|---|
| CF存储卡I/F | 1卡槽（数据收录用，条件设定用） |
|---|
通信I/F | 通过LAN及USB（控制，数据传送用）切换开关进行选择 |
|---|
| LAN I/F | 10BASE-T，100BASE-TX 连接器形状：RJ45模块插口 |
|---|
| USB I/F | USB2.0（High Speed）基准 连接器形状：系列B插座 |
|---|
| 操作开关 | REC/PAUSE ：数据收录开始／中断 STOP ：数据收录结束 BAL. ：平衡调整实行 READ ：条件读取，设定 ID ：EDX识别编号设定 LAN/USB ：通信I/F（LAN/USB）切换 |
|---|
| 显示器 | 主机状态显示用LED：7个 通道状态显示用LED：通道数个 |
|---|
| 外部控制连接器 | CONT IN，CONT OUT（远程，同步运转用） |
|---|
| 使用温度范围 | 0～50℃ |
|---|
| 使用湿度范围 | 20～90%（无结露现象） |
|---|
| 保存温度范围 | -20～60℃ |
|---|
| 抗振性 | ±29.42m/s2（3G），5～55Hz（动作时） ±49.03m/s2（5G），5～55Hz（非动作时） |
|---|
| 耐冲击性 | 196.1m/s2（20G）/11ms |
|---|
| Compliance | Directive 2014/30/EU（EMC） |
|---|
| 使用电源 | DC10～18V 连接器型号 RM12BRD-4PH（广濑） 使用DC电源或专用AC适配器（选购件） |
|---|
| 消耗电流 | 约1.8A（DC12V，安装2张 CDV-40B 后全负载时） |
|---|
| 外形尺寸 | 92.5（W）×132.5（H）×255（D）（mm）（注）不含凸起部分 |
|---|
| 重量 | 主机约1.8kg（安装2张CDV-40B时 约2.0kg） |
|---|
| 标配件 | USB电缆（N-38），DC电源线 P-76（1.8m），接地线 P-72（5m） 动态数据收录软件 DCS-100A（DVD），CF存储卡 |
|---|
| 选购件 | USB电缆 N-39 (2m) 同步电缆 N-128 (2m) 相机同步电缆 N-98, N-99, N-101 AC适配器 UIA345-12 电缆固定工具 EDX用同步延长单元 ESYN-30A 远程控制单元 RCU-41A EDX-100A/200A 瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 盖板 EDX2000-DUMMY |
|---|
EDX-100A-4 4卡槽、大模拟输入（通道）32
规格 | 型号名称 | EDX-100A-4 EDX-100A-4-0 EDX-100A-4-1 |
|---|
| 输入通道数 | 32 |
|---|
| 模拟输入 | EDX系列用放大器卡 安装DPM，CDV，CTA，CFV，CCA，CVM后使用 |
|---|
| CAN数据输入 | 可安装1张CAN-41A |
|---|
| 语音备忘录输入 | 1通道 通过专用遥控RCU-41A（选购件），在收录中共同 记录已输入的语音备忘录与测量数据 已记录的语音备忘录回放时需要DAS-200A（选购件） |
|---|
采样频率 | 采样方式 | 所有通道同步采样 |
|---|
| 采样频率种类 | 1-2-5系列：1Hz～100kHz，2n系列：2～65536Hz |
|---|
| 采样周期 | 1Hz～100kHz（1-2-5系列） ：收录多1通道的数据时 1Hz～ 50kHz（1-2-5系列） ：收录多3通道的数据时 1Hz～ 20kHz（1-2-5系列） ：收录多8通道的数据时 1Hz～ 10kHz（1-2-5系列） ：收录多16通道的数据时 1Hz～ 5kHz（1-2-5系列） ：收录多32通道的数据时 1Hz～ 1kHz（1-2-5系列） ：CAN数据收录时 |
|---|
| 数据记录系统 | 小型闪存卡（CF卡）（128M位～8GB：45倍速或以上） 但，收录数据1次的测量大2GB |
|---|
| 条件设定方法 | 在线设定 : 通过LAN或USB在电脑上设定 离线设定 : CF存储卡内的设定条件通过在本记录器的读取进行设定（测量条件的 制作使用DCS-100A） |
|---|
| 条件保存 | 放大器设定条件、测量条件保存在EDX内置不发挥内存中 下次开启电源后，可立即按照上次的条件收录数据 |
|---|
测量模式 | 手动测量 | 由用户操作开始收录数据及停止收录，或者以所设定的数据数来停止收录本次测量时，可同时记录语音备忘录 |
|---|
| 触发测量 | 具有通过事先已设定的触发条件自动收录的功能 （注）无法由CAN数据触发 |
|---|
| 时间间隔测量 | 根据事先设定的时间间隔测量条件自动收录数据 |
|---|
| 收录开始与停止 | 通过电脑，盘面开关，专用遥控器实行 |
|---|
| 平衡调整操作（平衡操作） | 通过电脑、面板开关、专用遥控器进行应变输入通道的平衡调整 |
|---|
| 收录数据格式 | 共和标准格式KS2格式 通过选购的数据分析软件DAS-200A |
|---|
| 数据回收 | 通过电脑在线回收或将CF存储卡插入电脑直接读取回收数据 |
|---|
| TEDS功能 | 仅电脑在线控制时 对应放大器卡：CDV-40B（-F），DPM-42B-F，DPM-42B-I-F，CVM-41A，CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，AD-40AS(-F) |
|---|
| 同步运行功能 | 通过同步电缆，可大直接连接8台 收录数据可作为其他文件分别记录在插入EDX的CF存储卡 各EDX的数据可在在线及离线状态下，通过电脑回收后，能够统合为1个文件 |
|---|
| 模拟输出 | 通过各放大器卡的模拟输出接头 可监视电压（±5VFS，但CDV-40B（-F），AD-40AS，CAN-41A除外） |
|---|
| CF存储卡I/F | 1卡槽（数据收录用，条件设定用） |
|---|
通信I/F | 通过LAN及USB（控制，数据传送用）切换开关进行选择 |
|---|
| LAN I/F | 10BASE-T，100BASE-TX 连接器形状：RJ45模块插口 |
|---|
| USB I/F | USB2.0（High Speed）基准 连接器形状：系列B插座 |
|---|
| 操作开关 | REC/PAUSE ：数据收录开始／中断 STOP ：数据收录结束 BAL. ：平衡调整实行 READ ：条件读取，设定 ID ：EDX识别编号设定 LAN/USB ：通信I/F（LAN/USB）切换 |
|---|
| 显示器 | 主机状态显示用LED：7个 通道状态显示用LED：通道数个 |
|---|
| 外部控制连接器 | CONT IN，CONT OUT（远程，同步运转用） |
|---|
| 使用温度范围 | 0～50℃ |
|---|
| 使用湿度范围 | 20～90%（无结露现象） |
|---|
| 保存温度范围 | -20～60℃ |
|---|
| 抗振性 | ±29.42m/s2（3G），5～55Hz（动作时） ±49.03m/s2（5G），5～55Hz（非动作时） |
|---|
| 耐冲击性 | 196.1m/s2（20G）/11ms |
|---|
| Compliance | Directive 2014/30/EU（EMC） |
|---|
| 使用电源 | DC10～18V 连接器型号 RM12BRD-4PH（广濑） 使用DC电源或专用AC适配器（选购件） |
|---|
| 消耗电流 | 约2.8A（安装4张DC12V CDV-40B 后全负载时） |
|---|
| 外形尺寸 | 137.5（W）×132.5（H）×255（D）（mm）（注）不含凸起部分 |
|---|
| 重量 | 主机约2.0kg（安装4张CDV-40B时 约2.6kg） |
|---|
| 标配件 | USB电缆（N-38），DC电源线 P-76（1.8m），接地线 P-72（5m） 动态数据收录软件 DCS-100A（DVD），CF存储卡 |
|---|
| 选购件 | USB电缆 N-39 (2m) 同步电缆 N-128 (2m) 相机同步电缆 N-98, N-99, N-101 AC适配器 UIA345-12 电缆固定工具 EDX用同步延长单元 ESYN-30A 远程控制单元 RCU-41A EDX-100A/200A 瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 盖板 EDX2000-DUMMY |
|---|
EDX-100A-1H 1卡槽、大模拟输入（通道）8
规格 | 型号名称 | EDX-100A-1H EDX-100A-1H-0 EDX-100A-1H-1 |
|---|
| 输入通道数 | 8 |
|---|
| 模拟输入 | EDX系列用放大器卡 安装DPM，CDV，CTA，CFV，CCA，CVM后使用 |
|---|
| CAN数据输入 | 可安装1张CAN-41A |
|---|
| 语音备忘录输入 | 1通道 通过专用遥控RCU-41A（选购件），在收录中共同 记录已输入的语音备忘录与测量数据 已记录的语音备忘录回放时需要DAS-200A（选购件） |
|---|
采样频率 | 采样方式 | 所有通道同步采样 |
|---|
| 采样频率种类 | 1-2-5系列：1Hz～100kHz，2n系列：2～65536Hz |
|---|
| 采样周期 | 1Hz～100kHz（1-2-5系列） ：收录多1通道的数据时 1Hz～ 50kHz（1-2-5系列） ：收录多3通道的数据时 1Hz～ 20kHz（1-2-5系列） ：收录多8通道的数据时 1Hz～ 10kHz（1-2-5系列） ：收录多16通道的数据时 1Hz～ 5kHz（1-2-5系列） ：收录多32通道的数据时 1Hz～ 1kHz（1-2-5系列） ：CAN数据收录时 |
|---|
| 数据记录系统 | 小型闪存卡（CF卡）（128M位～8GB：45倍速或以上） 但，收录数据1次的测量大2GB |
|---|
| 条件设定方法 | 在线设定 : 通过LAN或USB在电脑上设定 离线设定 : CF存储卡内的设定条件通过在本记录器的读取进行设定（测量条件的 制作使用DCS-100A） |
|---|
| 条件保存 | 放大器设定条件、测量条件保存在EDX内置不发挥内存中 下次开启电源后，可立即按照上次的条件收录数据 |
|---|
测量模式 | 手动测量 | 由用户操作开始收录数据及停止收录， 或者以所设定的数据个数来停止收录正式测量时， 可记录语音备忘录 |
|---|
| 触发测量 | 具有通过事先已设定的触发条件自动收录的功能 （注）无法由CAN数据触发 |
|---|
| 时间间隔测量 | 根据事先设定的时间间隔测量条件自动收录数据 |
|---|
| 收录开始与停止 | 通过电脑，盘面开关，专用遥控器实行 |
|---|
| 平衡调整操作（平衡操作） | 通过电脑、面板开关、专用遥控器进行应变输入通道的平衡调整 |
|---|
| 收录数据格式 | 共和标准格式KS2格式 通过选购的数据分析软件DAS-200A |
|---|
| 数据回收 | 通过电脑在线回收或将CF存储卡插入电脑直接读取回收数据 |
|---|
| TEDS功能 | 仅电脑在线控制时 对应放大器卡：CDV-40B（-F），DPM-42B-F，DPM-42B-I-F，CVM-41A，CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，AD-40AS(-F) |
|---|
| 同步运行功能 | 通过同步电缆，可大直接连接8台 收录数据可作为其他文件分别记录在插入EDX的CF存储卡 各EDX的数据可在在线及离线状态下，通过电脑回收后，能够统合为1个文件 |
|---|
| 模拟输出 | 通过各放大器卡的模拟输出接头 可监视电压（±5VFS，但CDV-40B（-F），AD-40AS，CAN-41A除外） |
|---|
| CF存储卡I/F | 1卡槽（数据收录用，条件设定用） |
|---|
通信I/F | 通过LAN及USB（控制，数据传送用）切换开关进行选择 |
|---|
| LAN I/F | 10BASE-T，100BASE-TX 连接器形状：RJ45模块插口 |
|---|
| USB I/F | USB2.0（High Speed）基准 连接器形状：系列B插座 |
|---|
| 操作开关 | REC/PAUSE ：数据收录开始／中断 STOP ：数据收录结束 BAL. ：平衡调整实行 READ ：条件读取，设定 ID ：EDX识别编号设定 LAN/USB ：通信I/F（LAN/USB）切换 |
|---|
| 显示器 | 主机状态显示用LED：7个 通道状态显示用LED：通道数个 |
|---|
| 外部控制连接器 | CONT IN，CONT OUT（远程，同步运转用） |
|---|
| 使用温度范围 | 0～50℃ |
|---|
| 使用湿度范围 | 20～90%（无结露现象） |
|---|
| 保存温度范围 | -20～60℃ |
|---|
| 抗振性 | ±29.42m/s2（3G），5～55Hz（动作时） ±49.03m/s2（5G），5～55Hz（非动作时） |
|---|
| 耐冲击性 | 196.1m/s2（20G）/11ms |
|---|
| Compliance | Directive 2014/30/EU（EMC） |
|---|
| 使用电源 | DC10～18V 连接器型号 RM12BRD-4PH（广濑） 使用DC电源或专用AC适配器（选购件） |
|---|
| 消耗电流 | 约1.2A（DC12V，安装1张 CDV-40B 后全负载时） |
|---|
| 外形尺寸 | 70.0（W）×132.5（H）×255（D）（mm）（注）不含凸起部分 |
|---|
| 重量 | 主机约1.6kg（安装1张CDV-40B时 约1.7kg） |
|---|
| 标配件 | USB电缆（N-38），DC电源线 P-76（1.8m），接地线 P-72（5m） 动态数据收录软件 DCS-100A（DVD），CF存储卡 |
|---|
| 选购件 | USB电缆 N-39 (2m) 同步电缆 N-128 (2m) 相机同步电缆 N-98, N-99, N-101 AC适配器 UIA345-12 电缆固定工具 EDX用同步延长单元 ESYN-30A 远程控制单元 RCU-41A EDX-100A/200A 瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 盖板 EDX2000-DUMMY |
|---|

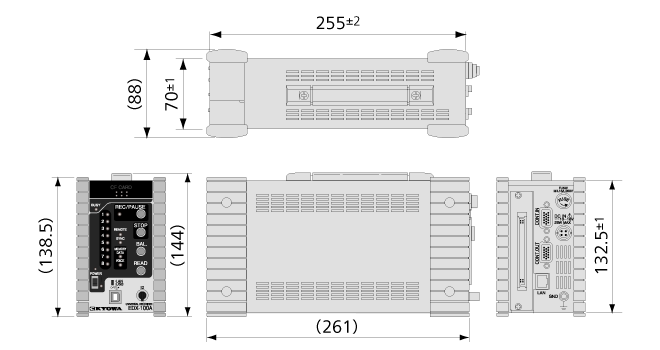

外形尺寸图
EDX-100A-2H 2卡槽、大模拟输入（通道）16
规格 | 型号名称 | EDX-100A-2H EDX-100A-2H-0 EDX-100A-2H-1 |
|---|
| 输入通道数 | 16 |
|---|
| 模拟输入 | EDX系列用放大器卡 安装DPM，CDV，CTA，CFV，CCA，CVM后使用 |
|---|
| CAN数据输入 | 可安装1张CAN-41A |
|---|
| 语音备忘录输入 | 1通道 通过专用遥控RCU-41A（选购件），在收录中共同 记录已输入的语音备忘录与测量数据 已记录的语音备忘录回放时需要DAS-200A（选购件） |
|---|
采样频率 | 采样方式 | 所有通道同步采样 |
|---|
| 采样频率种类 | 1-2-5系列：1Hz～100kHz，2n系列：2～65536Hz |
|---|
| 采样周期 | 1Hz～100kHz（1-2-5系列） ：收录多1通道的数据时 1Hz～ 50kHz（1-2-5系列） ：收录多3通道的数据时 1Hz～ 20kHz（1-2-5系列） ：收录多8通道的数据时 1Hz～ 10kHz（1-2-5系列） ：收录多16通道的数据时 1Hz～ 5kHz（1-2-5系列） ：收录多32通道的数据时 1Hz～ 1kHz（1-2-5系列） ：CAN数据收录时 |
|---|
| 数据记录系统 | 小型闪存卡（CF卡）（128M位～8GB：45倍速或以上） 但，收录数据1次的测量大2GB |
|---|
| 条件设定方法 | 在线设定 : 通过LAN或USB在电脑上设定 离线设定 : CF存储卡内的设定条件通过在本记录器的读取进行设定（测量条件的 制作使用DCS-100A） |
|---|
| 条件保存 | 放大器设定条件、测量条件保存在EDX内置不发挥内存中 下次开启电源后，可立即按照上次的条件收录数据 |
|---|
测量模式 | 手动测量 | 由用户操作开始收录数据及停止收录，或者以所设定的数据数来停止收录本次测量时，可同时记录语音备忘录 |
|---|
| 触发测量 | 具有通过事先已设定的触发条件自动收录的功能 （注）无法由CAN数据触发 |
|---|
| 时间间隔测量 | 根据事先设定的时间间隔测量条件自动收录数据 |
|---|
| 收录开始与停止 | 通过电脑，盘面开关，专用遥控器实行 |
|---|
| 平衡调整操作（平衡操作） | 通过电脑、面板开关、专用遥控器进行应变输入通道的平衡调整 |
|---|
| 收录数据格式 | 共和标准格式KS2格式 通过选购的数据分析软件DAS-200A |
|---|
| 数据回收 | 通过电脑在线回收或将CF存储卡插入电脑直接读取回收数据 |
|---|
| TEDS功能 | 仅电脑在线控制时 对应放大器卡：CDV-40B（-F），DPM-42B-F，DPM-42B-I-F，CVM-41A，CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，AD-40AS(-F) |
|---|
| 同步运行功能 | 通过同步电缆，可大直接连接8台 收录数据可作为其他文件分别记录在插入EDX的CF存储卡 各EDX的数据可在在线及离线状态下，通过电脑回收后，能够统合为1个文件 |
|---|
| 模拟输出 | 通过各放大器卡的模拟输出接头 可监视电压（±5VFS，但CDV-40B（-F），AD-40AS，CAN-41A除外） |
|---|
| CF存储卡I/F | 1卡槽（数据收录用，条件设定用） |
|---|
通信I/F | 通过LAN及USB（控制，数据传送用）切换开关进行选择 |
|---|
| LAN I/F | 10BASE-T，100BASE-TX 连接器形状：RJ45模块插口 |
|---|
| USB I/F | USB2.0（High Speed）基准 连接器形状：系列B插座 |
|---|
| 操作开关 | REC/PAUSE ：数据收录开始／中断 STOP ：数据收录结束 BAL. ：平衡调整实行 READ ：条件读取，设定 ID ：EDX识别编号设定 LAN/USB ：通信I/F（LAN/USB）切换 |
|---|
| 显示器 | 主机状态显示用LED：7个 通道状态显示用LED：通道数个 |
|---|
| 外部控制连接器 | CONT IN，CONT OUT（远程，同步运转用） |
|---|
| 使用温度范围 | 0～50℃ |
|---|
| 使用湿度范围 | 20～90%（无结露现象） |
|---|
| 保存温度范围 | -20～60℃ |
|---|
| 抗振性 | ±29.42m/s2（3G），5～55Hz（动作时） ±49.03m/s2（5G），5～55Hz（非动作时） |
|---|
| 耐冲击性 | 196.1m/s2（20G）/11ms |
|---|
| Compliance | Directive 2014/30/EU（EMC） |
|---|
| 使用电源 | DC10～18V 连接器型号 RM12BRD-4PH（广濑） 使用DC电源或专用AC适配器（选购件） |
|---|
| 消耗电流 | 约1.8A（安装2张DC12V CDV-40B 后全负载时） |
|---|
| 外形尺寸 | 92.5（W）×132.5（H）×255（D）（mm）（注）不含凸起部分 |
|---|
| 重量 | 主机约1.8kg（安装2张CDV-40B时 约2.0kg） |
|---|
| 标配件 | USB电缆（N-38），DC电源线 P-76（1.8m），接地线 P-72（5m） 动态数据收录软件 DCS-100A（DVD），CF存储卡 |
|---|
| 选购件 | USB电缆 N-39 (2m) 同步电缆 N-128 (2m) 相机同步电缆 N-98, N-99, N-101 AC适配器 UIA345-12 电缆固定工具 EDX用同步延长单元 ESYN-30A 远程控制单元 RCU-41A EDX-100A/200A 瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 盖板 EDX2000-DUMMY |
|---|

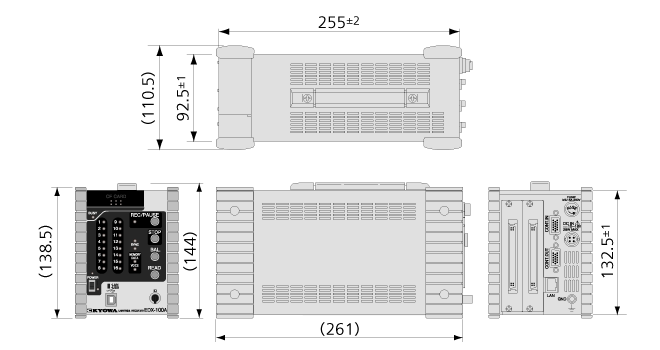

外形尺寸图
EDX-100A-4H 4卡槽、大模拟输入（通道）32
规格 | 型号名称 | EDX-100A-4H EDX-100A-4H-0 EDX-100A-4H-1 |
|---|
| 输入通道数 | 32 |
|---|
| 模拟输入 | EDX系列用放大器卡 安装DPM，CDV，CTA，CFV，CCA，CVM后使用 |
|---|
| CAN数据输入 | 可安装1张CAN-41A |
|---|
| 语音备忘录输入 | 1通道 通过专用遥控RCU-41A（选购件），在收录中共同 记录已输入的语音备忘录与测量数据 已记录的语音备忘录回放时需要DAS-200A（选购件） |
|---|
采样频率 | 采样方式 | 所有通道同步采样 |
|---|
| 采样频率种类 | 1-2-5系列：1Hz～100kHz，2n系列：2～65536Hz |
|---|
| 采样周期 | 1Hz～100kHz（1-2-5系列） ：收录多1通道的数据时 1Hz～ 50kHz（1-2-5系列） ：收录多3通道的数据时 1Hz～ 20kHz（1-2-5系列） ：收录多8通道的数据时 1Hz～ 10kHz（1-2-5系列） ：收录多16通道的数据时 1Hz～ 5kHz（1-2-5系列） ：收录多32通道的数据时 1Hz～ 1kHz（1-2-5系列） ：CAN数据收录时 |
|---|
| 数据记录系统 | 小型闪存卡（CF卡）（128M位～8GB：45倍速或以上） 但，收录数据1次的测量大2GB |
|---|
| 条件设定方法 | 在线设定 : 通过LAN或USB在电脑上设定 离线设定 : CF存储卡内的设定条件通过在本记录器的读取进行设定（测量条件的 制作使用DCS-100A） |
|---|
| 条件保存 | 放大器设定条件、测量条件保存在EDX内置不发挥内存中 下次开启电源后，可立即按照上次的条件收录数据 |
|---|
测量模式 | 手动测量 | 由用户操作开始收录数据及停止收录，或者以所设定的数据数来停止收录本次测量时，可同时记录语音备忘录 |
|---|
| 触发测量 | 具有通过事先已设定的触发条件自动收录的功能 （注）无法由CAN数据触发 |
|---|
| 时间间隔测量 | 根据事先设定的时间间隔测量条件自动收录数据 |
|---|
| 收录开始与停止 | 通过电脑，盘面开关，专用遥控器实行 |
|---|
| 平衡调整操作（平衡操作） | 通过电脑、面板开关、专用遥控器进行应变输入通道的平衡调整 |
|---|
| 收录数据格式 | 共和标准格式KS2格式 通过选购的数据分析软件DAS-200A |
|---|
| 数据回收 | 通过电脑在线回收或将CF存储卡插入电脑直接读取回收数据 |
|---|
| TEDS功能 | 仅电脑在线控制时 对应放大器卡：CDV-40B（-F），DPM-42B-F，DPM-42B-I-F，CVM-41A，CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，AD-40AS(-F) |
|---|
| 同步运行功能 | 通过同步电缆，可大直接连接8台 收录数据可作为其他文件分别记录在插入EDX的CF存储卡 各EDX的数据可在在线及离线状态下，通过电脑回收后，能够统合为1个文件 |
|---|
| 模拟输出 | 通过各放大器卡的模拟输出接头 可监视电压（±5VFS，但CDV-40B（-F），AD-40AS，CAN-41A除外） |
|---|
| CF存储卡I/F | 1卡槽（数据收录用，条件设定用） |
|---|
通信I/F | 通过LAN及USB（控制，数据传送用）切换开关进行选择 |
|---|
| LAN I/F | 10BASE-T，100BASE-TX 连接器形状：RJ45模块插口 |
|---|
| USB I/F | USB2.0（High Speed）基准 连接器形状：系列B插座 |
|---|
| 操作开关 | REC/PAUSE ：数据收录开始／中断 STOP ：数据收录结束 BAL. ：平衡调整实行 READ ：条件读取，设定 ID ：EDX识别编号设定 LAN/USB ：通信I/F（LAN/USB）切换 |
|---|
| 显示器 | 主机状态显示用LED：7个 通道状态显示用LED：通道数个 |
|---|
| 外部控制连接器 | CONT IN，CONT OUT（远程，同步运转用） |
|---|
| 使用温度范围 | 0～50℃ |
|---|
| 使用湿度范围 | 20～90%（无结露现象） |
|---|
| 保存温度范围 | -20～60℃ |
|---|
| 抗振性 | ±29.42m/s2（3G），5～55Hz（动作时） ±49.03m/s2（5G），5～55Hz（非动作时） |
|---|
| 耐冲击性 | 196.1m/s2（20G）/11ms |
|---|
| Compliance | Directive 2014/30/EU（EMC） |
|---|
| 使用电源 | DC10～18V 连接器型号 RM12BRD-4PH（广濑） 使用DC电源或专用AC适配器（选购件） |
|---|
| 消耗电流 | 约2.8A（DC12V，安装4张 CDV-40B 后全负载时） |
|---|
| 外形尺寸 | 137.5（W）×132.5（H）×255（D）（mm）（注）不含凸起部分 |
|---|
| 重量 | 主机约2.0kg（安装4张CDV-40B时 约2.6kg） |
|---|
| 标配件 | USB电缆（N-38），DC电源线 P-76（1.8m），接地线 P-72（5m） 动态数据收录软件 DCS-100A（DVD），CF存储卡 |
|---|
| 选购件 | USB电缆 N-39 (2m) 同步电缆 N-128 (2m) 相机同步电缆 N-98, N-99, N-101 AC适配器 UIA345-12 电缆固定工具 EDX用同步延长单元 ESYN-30A 远程控制单元 RCU-41A EDX-100A/200A 瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 盖板 EDX2000-DUMMY |
|---|

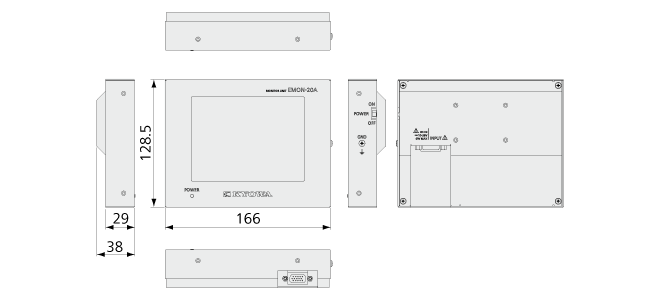

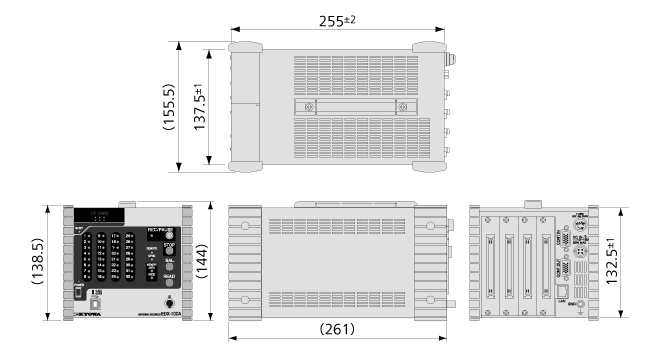

外形尺寸图
EMON-20A 显示单元
规格 | 适用测量仪器 | EDX-100A，EDX-200A（同步运行时：多3 台） |
|---|
| 显示器 | 液晶：5.7英寸彩色液晶屏幕（TFT） 位数：320 × 240 dots 触摸屏：有（模拟电阻膜（感压）方式） POWER LED：亮灯（电源ON） |
|---|
| 显示内容 | 时序图：大8通道 （在同步运行时，对于2台以上EDX，不可选择 多个通道） 数值显示：大8通道 （在同步运行，对于2台以上EDX，不可选择 多个通道） 确认数据：大8通道 |
|---|
| 控制项目 | 测量项目：开始显示（MONITOR）、停止（STOP）、采集（REC）、平衡调整（BAL） 通道条件设定项目：测量量程、切换模式、低通滤波器 测量条件设定项目：采样频率 |
|---|
| 其他功能 | EMON-20A的设定：切换语言（日语/英语）、背景颜色（黑/白）、操作时的蜂鸣声（ON/OFF）、背光（亮灯时间）、网络设定、设定值初始化 测量仪器信息：已连接的EDX型号、台数、版本、ID、IP地址、子网掩码、放大器卡型号 |
|---|
| 电源 | DC10～36V或AC专用适配器 |
|---|
| 消耗电流 | 12V电源时450mA或以下 24V电源时200mA或以下 |
|---|
| 外形尺寸 | 166（W）×29（H）×128.5（D）mm（不含凸起部分） |
|---|
| 重量 | 约550g |
|---|
| 抗振动性 | 29.4m/s2（3G）, 5～200Hz |
|---|
| 耐冲击性 | 147.0m/s2（15G）, 11ms或以下 |
|---|
| 使用温湿度范围 | 0～50℃，20%～80%（无结露现象） |
|---|
| 仅显示数据的放大器卡 | 应变与电压与加速度测量卡 CVM-40A，CVM-41A 应变与电压测量卡 CDV-40B/A，CDV-40B/A-F 动态应变测量卡 DPM-42B/A，DPM-42B/A-F， DPM-42B-I，DPM-42B-I-F 热电偶卡 CTA-40A F/V转换卡 CFV-40A 电荷放大器卡 CCA-40A，CCA-40A-F 应变与电压测量绝缘卡 CDV-44AS 直流恒流放大器卡 CDA-44AS，CDA-45AS AD转换卡※ AD-40AS，AD-40AS-F ※关于订制品，请咨询。 |
|---|
| 仅适用于数据监视器的放大器卡 | CAN卡※ CAN-41A ※关于订制品，请咨询。 |
|---|
| 标配件 | 连接电缆 |
|---|
| 选购件 | AC适配器UIA345-12 DC电源电缆P-76 |
|---|
外形尺寸图
RCU-41A 远程控制单元
| 对象产品型号 | EDX-100A |
|---|
| 控制功能 | REC/PAUSE” ：数据收录开始／中断 “STOP” ：数据收录结束 “BAL. ” ：平衡调整实行 “VOICE MEMO” ：语音备忘录 |
|---|
| 显示器 | 配备有REC/PAUSE，BAL的LED |
|---|
| 电缆长度 | 约1.5m |
|---|
为了正确使用 LAN连接时、请使用直通网线与集线器相连。
| |
共和电业有限公司
相关产品：
|
