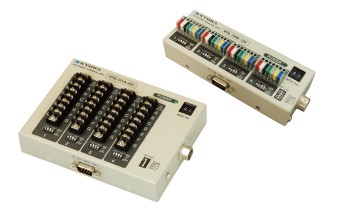

网络数据采集器NTB-100/200型
仪器类型:国产数据采集器


产品介绍

特点

NTB-100/200系列仅需一根通信电缆便可构筑出扩张、分散配置的测量仪器。

1台4通道，多可连接99台，可测量396通道。（连接电脑）

产品一览

全部显示

NTB-100B-120

恒压电桥电源、单触式端子、120Ω用

NTB-100B-120

  • TEDS

规格

测量对象应变片，应变片式传感器

1/4桥法 120Ω

半桥法 120～1k Ω 工作-工作法

全桥法 120～1k Ω 全电桥法

输入通道数4
扫描速度约0.5秒/通道：0～±30k×10-6应变量

约1秒/通道：测量±30k×10-6应变量或以上时

电桥电源恒压电桥电源 约DC 2V
测量范围测量应变时

0～±300k×10-6应变量（恒压电桥电源）

分辨率测量应变时

0～±30k×10-6应变量：1×10-6应变量

±30k～±300k×10-6应变量：10×10-6应变量

精度测量应变时

0～±30k×10-6应变量：±（显示值的0.05%＋2）×10-6应变量

±30k～±300k×10-6应变量：±（显示值的0.1%＋20）×10-6应变量

TEDS有TEDS传感器的读取功能

有通道名称的写入功能（Manufacturer ID为共和时）

节电功能有

通过「OPT.3」双列直排开关可选择节电功能的ON/OFF

接口专用接口（CAN基准）电缆总延长长1km
使用温湿度范围-10～50℃，20%～85%（无结露现象）
电源DC11～16V
消耗电流 (DC12V工作时)恒压电桥电源

测量时： 100mA或以下

待机时： 60mA或以下

备用时： 40mA或以下（节电功能有效时）

外形尺寸50（W）×28（H）×55（D）mm（不含凸起部分）
重量约310g
标配件DC电源线 P-76，接地线 P- 72，

底脚（橡胶脚），螺丝刀（仅配单触式端子型），

端子板（仅配螺纹、焊接端子型），

控制软件 NTB-10A，操作说明书（CD-R）

※带控制软件NTB-10A. 后接0时为选购件。

选购件Y电缆N-103 (10m), 通信电缆N-102 (1m),

H-11681 (3m), H-11682 (5m), H-11683 (10m),

连接板CN-1A, 导轨安装板DIN,

AC适配器SA-10A-EDS, 终端电阻CANTERM120,

USB/CAN转换器LEAFLIGHT HS V2

外形尺寸图

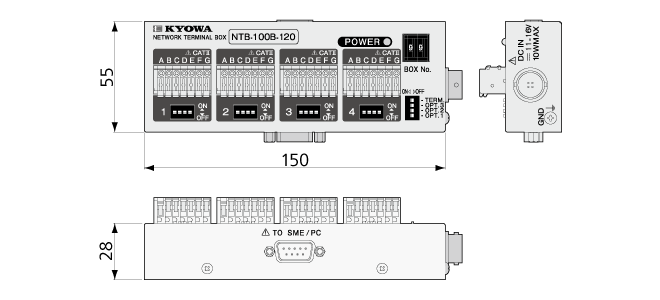

NTB-100B-120

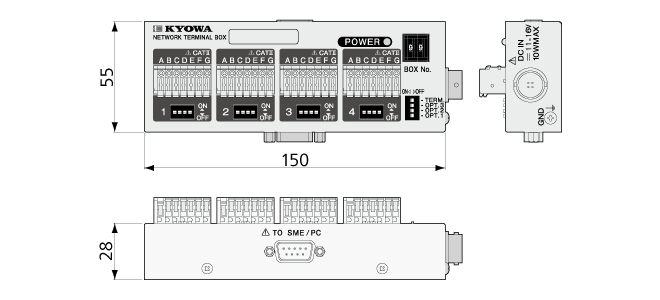

NTB-100B-350

恒压电桥电源、单触式端子，350Ω用

NTB-100B-120

  • TEDS

规格

测量对象应变片，应变片式传感器

1/4桥法 350Ω

半桥法 120～1k Ω 工作-工作法

全桥法 120～1k Ω 全电桥法

输入通道数4
扫描速度约0.5秒/通道：0～±30k×10-6应变量

约1秒/通道：测量±30k×10-6应变量或以上时

电桥电源恒压电桥电源 约DC 2V
测量范围测量应变时

0～±300k×10-6应变量（恒压电桥电源）

分辨率测量应变时

0～±30k×10-6应变量：1×10-6应变量

±30k～±300k×10-6应变量：10×10-6应变量

精度测量应变时

0～±30k×10-6应变量：±（显示值的0.05%＋2）×10-6应变量

±30k～±300k×10-6应变量：±（显示值的0.1%＋20）×10-6应变量

TEDS有TEDS传感器的读取功能

有通道名称的写入功能（Manufacturer ID为共和时）

节电功能有

通过「OPT.3」双列直排开关可选择节电功能的ON/OFF

接口专用接口（CAN基准）电缆总延长长1km
使用温湿度范围-10～50℃，20%～85%（无结露现象）
电源DC11～16V
消耗电流 (DC12V工作时)恒压电桥电源

测量时： 100mA或以下

待机时： 60mA或以下

备用时： 40mA或以下（节电功能有效时）

外形尺寸50（W）×28（H）×55（D）mm（不含凸起部分）
重量约310g
标配件DC电源线 P-76，接地线 P- 72，

底脚（橡胶脚），螺丝刀（仅配单触式端子型），

端子板（仅配螺纹、焊接端子型），

控制软件 NTB-10A，操作说明书（CD-R）

※带控制软件NTB-10A. 后接0时为选购件。

选购件Y电缆N-103 (10m), 通信电缆N-102 (1m),

H-11681 (3m), H-11682 (5m), H-11683 (10m),

连接板CN-1A, 导轨安装板DIN,

AC适配器SA-10A-EDS, 终端电阻CANTERM120,

USB/CAN转换器LEAFLIGHT HS V2

外形尺寸图

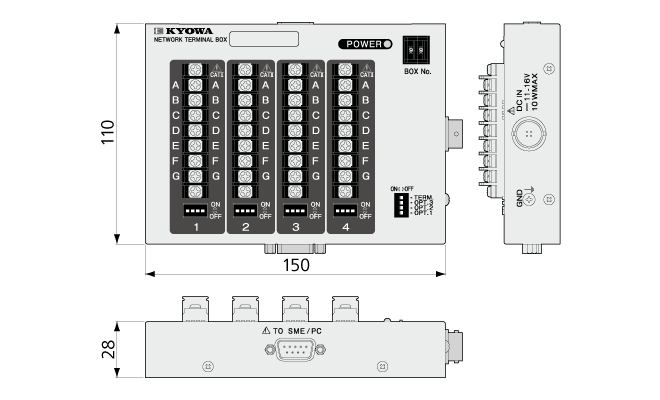

NTB-100B

NTB-101A-120

恒压电桥电源，螺纹、焊接端子，120Ω用

  • TEDS

规格

测量对象应变片，应变片式传感器

1/4桥法 120Ω

半桥法 120～1k Ω 工作-工作法

全桥法 120～1k Ω 全电桥法

输入通道数4
扫描速度约0.5秒/通道：0～±30k×10-6应变量

约1秒/通道：测量±30k×10-6应变量或以上时

电桥电源恒压电桥电源 约DC 2V
测量范围测量应变时

0～±300k×10-6应变量（恒压电桥电源）

分辨率测量应变时

0～±30k×10-6应变量：1×10-6应变量

±30k～±300k×10-6应变量：10×10-6应变量

精度测量应变时

0～±30k×10-6应变量：±（显示值的0.05%＋2）×10-6应变量

±30k～±300k×10-6应变量：±（显示值的0.1%＋20）×10-6应变量

TEDS有TEDS传感器的读取功能

有通道名称的写入功能（Manufacturer ID为共和时）

节电功能有

通过「OPT.3」双列直排开关可选择节电功能的ON/OFF

接口专用接口（CAN基准）电缆总延长长1km
使用温湿度范围-10～50℃，20%～85%（无结露现象）
电源DC11～16V
消耗电流 (DC12V工作时)恒压电桥电源

测量时： 100mA或以下

待机时： 60mA或以下

备用时： 40mA或以下（节电功能有效时）

外形尺寸150（W）×28（H）×110（D）mm（不含凸起部分）
重量约650g
标配件DC电源线 P-76，接地线 P- 72，

底脚（橡胶脚），螺丝刀（仅配单触式端子型），

端子板（仅配螺纹、焊接端子型），

控制软件 NTB-10A，操作说明书（CD-R）

※带控制软件NTB-10A. 后接0时为选购件。

选购件Y电缆N-103 (10m), 通信电缆N-102 (1m),

H-11681 (3m), H-11682 (5m), H-11683 (10m),

连接板CN-1A, 导轨安装板DIN,

AC适配器SA-10A-EDS, 终端电阻CANTERM120,

USB/CAN转换器LEAFLIGHT HS V2

外形尺寸图

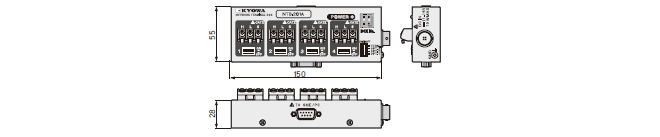

NTB-101A

NTB-101A-350

恒压电桥电源，螺纹、焊接端子，350Ω用

  • TEDS

规格

测量对象应变片，应变片式传感器

1/4桥法 350Ω

半桥法 120～1k Ω 工作-工作法

全桥法 120～1k Ω 全电桥法

输入通道数4
扫描速度约0.5秒/通道：0～±30k×10-6应变量

约1秒/通道：测量±30k×10-6应变量或以上时

电桥电源恒压电桥电源 约DC 2V
测量范围测量应变时

0～±300k×10-6应变量（恒压电桥电源）

分辨率测量应变时

0～±30k×10-6应变量：1×10-6应变量

±30k～±300k×10-6应变量：10×10-6应变量

精度测量应变时

0～±30k×10-6应变量：±（显示值的0.05%＋2）×10-6应变量

±30k～±300k×10-6应变量：±（显示值的0.1%＋20）×10-6应变量

TEDS有TEDS传感器的读取功能

有通道名称的写入功能（Manufacturer ID为共和时）

节电功能有

通过「OPT.3」双列直排开关可选择节电功能的ON/OFF

接口专用接口（CAN基准）电缆总延长长1km
使用温湿度范围-10～50℃，20%～85%（无结露现象）
电源DC11～16V
消耗电流 (DC12V工作时)恒压电桥电源

测量时： 100mA或以下

待机时： 60mA或以下

备用时： 40mA或以下（节电功能有效时）

外形尺寸150（W）×28（H）×110（D）mm（不含凸起部分）
重量约650g
标配件DC电源线 P-76，接地线 P- 72，

底脚（橡胶脚），螺丝刀（仅配单触式端子型），

端子板（仅配螺纹、焊接端子型），

控制软件 NTB-10A，操作说明书（CD-R）

※带控制软件NTB-10A. 后接0时为选购件。

选购件Y电缆N-103 (10m), 通信电缆N-102 (1m),

H-11681 (3m), H-11682 (5m), H-11683 (10m),

连接板CN-1A, 导轨安装板DIN,

AC适配器SA-10A-EDS, 终端电阻CANTERM120,

USB/CAN转换器LEAFLIGHT HS V2

外形尺寸图

NTB-101A

NTB-110B-350

恒流电桥电源、单触式端子、（全桥法专用）

NTB-110B-350

  • TEDS

规格

测量对象土木用传感器

全桥法350Ω 全电桥法

带测温功能的土木传感器

输入通道数4
扫描速度约0.5秒/通道：0～±30k×10-6应变量

约1秒/通道：测量±30k×10-6应变量或以上时

约1秒/通道：测量带测温功能的土木传感器时

电桥电源恒流电桥电源 约5.6mA（电桥电阻350Ω时）
测量范围测量应变时

0～±30k×10-6应变量（恒流电桥电源）

测量带测温功能的土木传感器的温度测量时

-30.0～70.0℃

分辨率测量应变时

0～±30k×10-6应变量：1×10-6应变量

±30k～±300k×10-6应变量：10×10-6应变量

测量带测温功能的土木传感器的温度时 0.1℃

精度测量应变时

0～±30k×10-6应变量：±（显示值的0.05%＋2）×10-6应变量

±30k～±300k×10-6应变量：±（显示值的0.1%＋20）×10-6应变量

测量带测温功能的土木传感器的温度时 ±0.5℃

TEDS有TEDS传感器的读取功能

有通道名称的写入功能（Manufacturer ID为共和时）

节电功能有

通过「OPT.3」双列直排开关可选择节电功能的ON/OFF

接口专用接口（CAN基准）电缆总延长长1km
使用温湿度范围-10～50℃，20%～85%（无结露现象）
电源DC11～16V
消耗电流 (DC12V工作时)恒流电桥电源

测量时： 70mA或以下

待机时： 60mA或以下

备用时： 40mA或以下（节电功能有效时）

外形尺寸50（W）×28（H）×55（D）mm（不含凸起部分）
重量约310g
标配件DC电源线 P-76，接地线 P- 72，

底脚（橡胶脚），螺丝刀（仅配单触式端子型），

端子板（仅配螺纹、焊接端子型），

控制软件 NTB-10A，操作说明书（CD-R）

※带控制软件NTB-10A. 后接0时为选购件。

选购件Y电缆N-103 (10m), 通信电缆N-102 (1m),

H-11681 (3m), H-11682 (5m), H-11683 (10m),

连接板CN-1A, 导轨安装板DIN,

AC适配器SA-10A-EDS, 终端电阻CANTERM120,

USB/CAN转换器LEAFLIGHT HS V2

NTB-111A-350

恒流电桥电源，螺纹、焊接端子，（全桥法专用）

NTB-111A-350

  • TEDS

规格

测量对象土木用传感器

全桥法350Ω 全电桥法

带测温功能的土木传感器

输入通道数4
扫描速度约0.5秒/通道：0～±30k×10-6应变量

约1秒/通道：测量±30k×10-6应变量或以上时

约1秒/通道：测量带测温功能的土木传感器时

电桥电源恒流电桥电源 约5.6mA（电桥电阻350Ω时）
测量范围测量应变时

0～±30k×10-6应变量（恒流电桥电源）

测量带测温功能的土木传感器的温度测量时

-30.0～70.0℃

分辨率测量应变时

0～±30k×10-6应变量：1×10-6应变量

±30k～±300k×10-6应变量：10×10-6应变量

测量带测温功能的土木传感器的温度时 0.1℃

精度测量应变时

0～±30k×10-6应变量：±（显示值的0.05%＋2）×10-6应变量

±30k～±300k×10-6应变量：±（显示值的0.1%＋20）×10-6应变量

测量带测温功能的土木传感器的温度时 ±0.5℃

TEDS有TEDS传感器的读取功能

有通道名称的写入功能（Manufacturer ID为共和时）

节电功能有

通过「OPT.3」双列直排开关可选择节电功能的ON/OFF

接口专用接口（CAN基准）电缆总延长长1km
使用温湿度范围-10～50℃，20%～85%（无结露现象）
电源DC11～16V
消耗电流 (DC12V工作时)恒流电桥电源

测量时： 70mA或以下

待机时： 60mA或以下

备用时： 40mA或以下（节电功能有效时）

外形尺寸50（W）×28（H）×55（D）mm（不含凸起部分）
重量约310g
标配件DC电源线 P-76，接地线 P- 72，

底脚（橡胶脚），螺丝刀（仅配单触式端子型），

端子板（仅配螺纹、焊接端子型），

控制软件 NTB-10A，操作说明书（CD-R）

※带控制软件NTB-10A. 后接0时为选购件。

选购件Y电缆N-103 (10m), 通信电缆N-102 (1m),

H-11681 (3m), H-11682 (5m), H-11683 (10m),

连接板CN-1A, 导轨安装板DIN,

AC适配器SA-10A-EDS, 终端电阻CANTERM120,

USB/CAN转换器LEAFLIGHT HS V2

NTB-201A

电压，热电偶

规格

输入通道数4
扫描速度约0.5秒/通道
测量对象电压、热电偶
测量电压时的测量范围、分辨率、精度【测量量程10V】

测量范围：0〜±10.0000V

分辨率：100μV

精度：±（显示值的0.1% 0.0003V）

输入电阻：约1MΩ

【测量量程50V】

测量范围：0〜±50.0000V

分辨率：1mV

精度：±（显示值的0.1% 0.003V）

输入电阻：约1MΩ

测量热电偶时的测量范围、分辨率、精度【种类K】

测量范围：-200.0～1230.0℃

分辨率：0.1℃

精度：±（0.2％rdg＋0.3℃）（-200.0～-100.0℃以下）

±（0.1％rdg＋0.2℃）（-100.0～1230.0℃）

※该精度中未包含内部基准接点补偿器的精度与传感器的精度。

内部基准接点补偿器精度：

±0.5℃（输入端子温度平衡时）（周围温度范围0～50℃）

±1.0℃（输入端子温度平衡时）（周围温度范围-10℃～0℃未満）

※基准接点补偿器可进行内部与外部的切换。

※ 热电偶电阻为1kΩ 或以下。

【种类T】

测量范围：-200.0～400.0℃

分辨率：0.1℃

精度：±（0.2％rdg＋0.3℃）（-200.0～-100.0℃以下）

±（0.1％rdg＋0.2℃）（-100.0～400.0℃）

※该精度中未包含内部基准接点补偿器的精度与传感器的精度。

内部基准接点补偿器精度：

±0.5℃（输入端子温度平衡时）（周围温度范围0～50℃）

±1.0℃（输入端子温度平衡时）（周围温度范围-10℃～0℃未満）

※基准接点补偿器可进行内部与外部的切换。

※ 热电偶电阻为1kΩ 或以下。

【种类E】

测量范围：-200.0～660.0℃

分辨率： 0.1℃

精度：±（0.2％rdg＋0.3℃）（-200.0～-100.0℃以下）

±（0.1％rdg＋0.2℃）（-100.0～660.0℃）

※该精度中未包含内部基准接点补偿器的精度与传感器的精度。

内部基准接点补偿器精度：

±0.5℃（输入端子温度平衡时）（周围温度范围0～50℃）

±1.0℃（输入端子温度平衡时）（周围温度范围-10℃～0℃未満）

※基准接点补偿器可进行内部与外部的切换。

※热电偶电阻为1kΩ 或以下。

【种类J】

测量范围：-200.0～870.0℃

分辨率：0.1℃

精度：±（0.2％rdg＋0.3℃）（-200.0～-100.0℃以下）

±（0.1％rdg＋0.2℃）（-100.0～870.0℃）

※该精度中未包含内部基准接点补偿器的精度与传感器的精度。

内部基准接点补偿器精度：

±0.5℃（输入端子温度平衡时）（周围温度范围0～50℃）

±1.0℃（输入端子温度平衡时）（周围温度范围-10℃～0℃未満）

※基准接点补偿器可进行内部与外部的切换。

※热电偶电阻为1kΩ 或以下。

【种类R】

测量范围：0～1760.0℃

分辨率：0.1℃

精度：±（0.2％rdg＋0.8℃）(0.0～100.0℃以下）

±（0.125％rdg＋0.6℃）（100.0～1760.0℃）

※该精度中未包含内部基准接点补偿器的精度与传感器的精度。

内部基准接点补偿器精度：

±0.5℃（输入端子温度平衡时）（周围温度范围0～50℃）

±1.0℃（输入端子温度平衡时）（周围温度范围-10℃～0℃未満）

※基准接点补偿器可进行内部与外部的切换。

※热电偶电阻为1kΩ 或以下。

【种类N】

测量范围：-200.0～1300.0℃

分辨率：0.1℃

精度：±（0.2％rdg＋0.3℃）（-200.0 〜−100℃以下）

±（0.1％rdg＋0.2℃）（-100.0 〜1300.0℃）

※该精度中未包含内部基准接点补偿器的精度与传感器的精度。

※基准接点补偿器可进行内部与外部的切换。

※热电偶电阻为1kΩ 或以下。

检查功能烧断检查
节电功能有

通过「OPT.3」双列直排开关可选择节电功能的ON/OFF

接口专用接口（CAN基准）
使用温度范围-10～50℃
使用湿度范围20%～85%（无结露现象）
电源DC 11～16V
消耗电流 (DC12V工作时)测量时：100mA或以下

待机时：100mA或以下

备用时：40 mA或以下(节电功能有效时)

外形尺寸150（W）×28（H）×55（D）mm（不含凸起部分）
重量约320ｇ
标配件DC电源线 P-76

接地线 P-72

外形尺寸图

NTB-201A

NTB-20A

NTB用电源盒

节电功能（AUTO模式）与USB电缆连接时，切断电脑电源后，NTB-20A的电源也一起被切断。
电源输出限制功能NTB-20A的输入电源超出运行电源范围时，为保证安全，连接用接头与OUT用接头的电源输出将被切断。

规格

NTB系列连接台数与电缆长度【USB端口时】

NTB 系列连接台数：1，电缆长度：200m或以下

NTB 系列连接台数：2，电缆长度：100m或以下

【使用AC适配器或DC电源时】

NTB 系列连接台数：1，电缆长度：1000m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：2，电缆长度：840m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：3，电缆长度：560m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：4，电缆长度：470m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：5，电缆长度：330m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：6，电缆长度：280m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：7，电缆长度：240m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：8，电缆长度：200m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：9，电缆长度：180m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：10，电缆长度：160m以下

(使用UIA345-12时，使用SA-10A-EDS时)

NTB 系列连接台数：11，电缆长度：150m以下

(使用UIA345-12时)

NTB 系列连接台数：12，电缆长度：130m以下

(使用UIA345-12时)

NTB 系列连接台数：13，电缆长度：120m以下

(使用UIA345-12时)

NTB 系列连接台数：14，电缆长度：120m以下

(使用UIA345-12时)

NTB 系列连接台数：15，电缆长度：110m以下

(使用UIA345-12时)

NTB 系列连接台数：16，电缆长度：100m以下

(使用UIA345-12时)

节电功能有

POWER开关的“AUTO”模式上带有节电功能（※1）

使用温度范围-10～50℃
使用湿度范围20%～85%（无结露现象）
电源输入USB端口：DC 5V

外部电源：DC 11～16V（A C 适配器，D C 电源）

消耗电流DC 12V工作时（使用AC适配器时）

OFF模式 ：7.0mA 或以下

AUTO模式 ：7.0mA

ON模式 ：30.0mA 或以下

DC 5V工作时（使用USB端口时）

OFF模式 ：5.0mA 或以下

AUTO模式 ：30.0mA 或以下

ON模式 ：30.0mA 或以下

外形尺寸150（W）×28（H）×55（D）mm（不含凸起部分）
重量约260g
（※1） “AUTO”模式指切断电脑电源后NTB-20A（NTB用电源盒）的电源也自动“OFF”的功能。

使用“AUTO”模式时，必须用USB电缆连接电脑与NTB-20A（NTB用

电源盒）。

选购件连接电缆 N-38（1m），N-39（2m）

通信电缆 N-102（1m）

通信电缆 H-11681（3m）

通信电缆 H-11682（5m）

通信电缆 H-11683（10m）

外形尺寸图

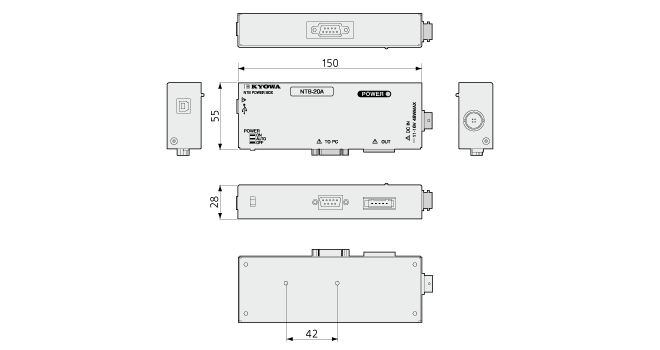

NTB-20A

NTB-21A

NTB用继电器箱

电源输出限制功能NTB系列的输入电源超出电源电压范围时，为保证安全，连接用接头的电源输出将被切断。

规格

输入电压范围DC 11〜16V
使用温度范围-10～50℃
使用湿度范围20%～85%（无结露现象）
外形尺寸150（W）×28（H）×29（D）mm（不含凸起部分）
重量约160g

外形尺寸图

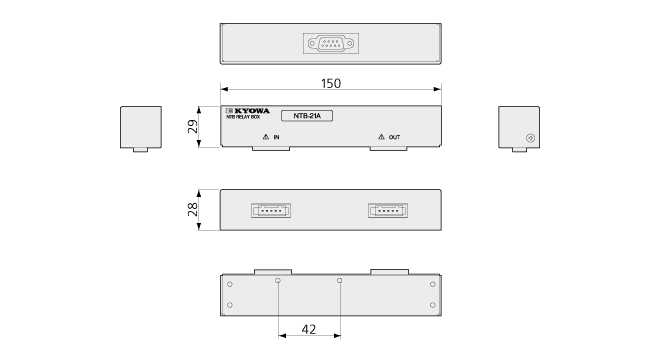

NTB-21A

NTB-10A

网络数据采集器控制软件

NTB-10A

规格

运行环境

OSWindow® 7，8，8.1，10

（日语/英语，支持32，64位）

CPU推荐使用Core2Duo 2GHz或以上
内存OS为32位时，2GB或以上

OS为64位时，4GB或以上

HDD10MB或以上（不含收录的数据量）
显示器分辨率1024×768或以上
USB/CAN转换器制造商：KVASER 社

型号名称：LEAFLIGHT HS V2

测量台数NTB连接台数：1～99（大通道数396）
测量功能Relative测量（减去ZERO值的测量）

※ZERO值相当于应变测量的初期不平衡值的数值，可随时获取此值

通道条件测量通道的ON/OFF、校准系数运算的ON/OFF、校准系数、偏移、单位、小数点后面的位数、0℃电阻值、通道名称（半角20字符）
测量条件文件读取与保存
测量动作监视测量（监视测量中取得ZERO值）

1次测量

连续测量

时间间隔测量（可指定测量次数）

时间间隔测量时间间隔开始时刻

时间间隔测量间隔

次数 0～9999 (0为无限次)

时间间隔测量阶数：5

测量数据的数值显示功能数值计数窗口显示数：1

数值显示切换功能：仅显示清单

测量数据的图表显示功能图表种类：时序图，柱状图

多8通道/图表

数据保存功能测量数据以CSV格式保存
TEDS读入TEDS传感器的信息，自动设定通道条件可写入通道名称
数据保存位置设定保存在电脑的硬盘
文件分割不分割

每小时分割

每天分割

下载

说明书

  • NTB-100A/B Series MANUAL (4.4MB)

软件

  • NTB-10A Ver.02.04 (71.2MB)
共和电业有限公司
相关产品：
| 首页 | CAS NO | 联系我们 | 会员服务 | 推广服务 | 友情链接 |
版权所有 CopyRight © 2008-2025 粤ICP备08119708号
