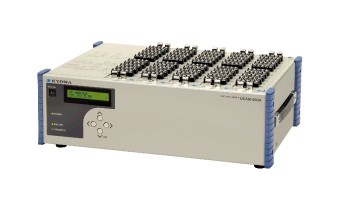

高速数据记录器UCAM-550A
产品介绍
特点 UCAM-550A是可以0.02秒间隔的速度反复测量大1000通道数的高速数据记录器。 由于可以高速且同时测量，本系统可用于从静态现象到准动态现象的广泛范围的测量。 结构图
产品一览 全部显示 UCAM-550A 高速数据记录器
规格 | 型号名称 | UCAM-550A 带DCS-100A UCAM-550A-0 无DCS-100A |
|---|
| 输入通道数 | 多50通道/台（多可混载5台测量单元） （1台测量单元可测量10通道） 多台同步运转，多可测量1000通道 ＊公开指令可支持多20台（多1000通道） ＊DCS-100A可支持多6台（多300通道） |
|---|
| 采样方式 | 所有通道同步采样 |
|---|
| 采样频率 | 1，2，10，20，50Hz ※ 响应频率取决于测量单元 USS-51B，USV-51B，UST-51B： DC～7.8Hz (偏差：0.5～-3.5dB） 用USM-51B，USM-52B测量时应变或电压时： DC ～ 7.8Hz（偏差：0.5～-3.5dB） ※用USM-51B，USM-52B测量热电偶时，测量方式为扫描式。 大约每1秒更新一次测量数据。 |
|---|
| 测量功能 | 原始测量 计量测量 |
|---|
| 接口 | 10BASE-T，100BASE-TX 电脑-UCAM间 LAN电缆（直连）长100m UCAM-UCAM间 STP直连电缆（参考备注）长100m 备注： STP直连电缆的STP为Shield Twisted Pair （屏蔽双绞线）的缩写，STP电缆为带屏蔽的LAN电缆 |
|---|
| 显示 | LCD（20位数×2行） 状态显示LED：POWER（电源ON时绿灯亮灯） MASTER（Master时绿灯亮灯，Slave时熄灭） TRANSFER（通信时，绿灯闪烁） |
|---|
| 操作键 | 上下左右键 |
|---|
| 数据保存 | 测量数据保存在电脑内（无内部存储） |
|---|
| 测量次数 | 温度：0～40℃ 湿度：20～85%（无结露现象） |
|---|
| 使用温度范围 | 0～40℃ |
|---|
| 使用湿度范围 | 20%～85%（无结露现象） |
|---|
| 电源 | AC100～240V 约50VA（安装有5台应变单元USS-51B，所有通道连接120Ω负载电阻时） |
|---|
| 外形尺寸 | 426（W）×132.5（H）×305（D）mm（不含凸起部分） |
|---|
| 重量 | 约7kg（安装有5台应变单元USS-51B时） |
|---|
| 标配件 | DVD（动态数据收录软件DCS-100A，操作说明书）， AC电源线P-18（带2针转换接头CM-52）， 接地线P-72 |
|---|
外形尺寸图
USM-51B 应变与电压与热电偶单元
规格 | 输入端子 | NDIS4102（7针）接头＋螺纹焊接端子台 |
|---|
| 输入通道数 | 10 |
|---|
| 测量対象 | 1/4桥法（通过内部电路切换2线式/3线式） 120/350Ω 半桥法、全桥法：120 ～ 1000Ω 应变片式传感器：120 ～ 1000Ω 电位器式传感器：1k ～ 10kΩ 电压：±20V 热电偶：K, T, E, J, R, N ※热电偶电阻在1kΩ或以下 |
|---|
| 采样方式 | 全通道同步 (但在测量温度时, 约每1秒对所有通道更新一次) |
|---|
| 电桥电源 | 额定电压 DC 2V |
|---|
| 电位器式传感器驱动电源 | 额定电压 DC 2V |
|---|
| 应变率 | 2.00固定 |
|---|
| 响应频率 | DC ～ 7.8Hz 偏差：0.5dB ～ -3.5dB (热电偶除外) |
|---|
| 检查功能 | 有此功能 |
|---|
| TEDS | 可读取内置TEDS的传感器信息 |
|---|
| 测量范围、分辨率、精度 (静的 (DC)输入时) | 应变与电位器式传感器与电压 (应变量程L) 测量范围：0 ～±19,000×10-6应变量, 分辨率：1×10-6应变量 精度：±0.08％FS (应变量程H) 测量范围：0 ～±300,000×10-6应变量 分辨率：1×10-6应变量 精度：±0.08％FS (电位器式传感器) 测量范围：0 ～±50.00% 分辨率：0.01% 精度：±0.1%FS (电压) 测量范围：±20.000V 分辨率：1mV 精度：±0.08%FS 热电偶 (热电偶K) 测量范围：-200.0 ～＋1200.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 1200.0℃, ±(显示值的0.2% 0.6℃) (热电偶T) 测量范围：-200.0 ～＋350.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 350.0℃, ±(显示值的0.2% 0.6℃) (热电偶E) 测量范围：-200.0 ～＋800.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 800.0℃, ±(显示值的0.2% 0.6℃) (热电偶J) 测量范围：-200.0 ～＋750.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 750.0℃, ±(显示值的0.2% 0.6℃) (热电偶R) 测量范围： -0.0 ～＋1600.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； 100.0 ～ 1600.0℃, ±(显示值的0.2% 0.6℃) (热电偶N) 测量范围：-200.0～＋1250.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 1250.0℃, ±(显示值的0.2% 0.6℃) *内部基准接点补偿器的精度： 输入端子温度平衡、周围温度25±10℃时，为±1.0℃或以内； 输入端子温度平衡、周围温度25±10℃之外时，为±2.0℃或以内。 |
|---|
USM-52B 应变与电压与热电偶单元
规格 | 输入端子 | NDIS4102（7针）接头＋单触式端子台 |
|---|
| 输入通道数 | 10 |
|---|
| 测量対象 | 1/4桥法（通过内部电路切换2线式/3线式） 120/350Ω 半桥法、全桥法：120 ～ 1000Ω 应变片式传感器：120 ～ 1000Ω 电位器式传感器：1k ～ 10kΩ 电压：±20V 热电偶：K, T, E, J, R, N ※热电偶电阻在1kΩ或以下 |
|---|
| 采样方式 | 全通道同步 (但在测量温度时, 约每1秒对所有通道更新一次) |
|---|
| 电桥电源 | 额定电压 DC 2V |
|---|
| 电位器式传感器驱动电源 | 额定电压 DC 2V |
|---|
| 应变率 | 2.00固定 |
|---|
| 响应频率 | DC ～ 7.8Hz 偏差：0.5dB ～ -3.5dB (热电偶除外) |
|---|
| 检查功能 | 有此功能 |
|---|
| TEDS | 可读取内置TEDS的传感器信息 |
|---|
| 测量范围、分辨率、精度 (静的 (DC)输入时) | 应变与电位器式传感器与电压 (应变量程L) 测量范围：0 ～±19,000×10-6应变量, 分辨率：1×10-6应变量 精度：±0.08％FS (应变量程H) 测量范围：0 ～±300,000×10-6应变量 分辨率：1×10-6应变量 精度：±0.08％FS (电位器式传感器) 测量范围：0 ～±50.00% 分辨率：0.01% 精度：±0.1%FS (电压) 测量范围：±20.000V 分辨率：1mV 精度：±0.08%FS 热电偶 (热电偶K) 测量范围：-200.0 ～＋1200.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 1200.0℃, ±(显示值的0.2% 0.6℃) (热电偶T) 测量范围：-200.0 ～＋350.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 350.0℃, ±(显示值的0.2% 0.6℃) (热电偶E) 测量范围：-200.0 ～＋800.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 800.0℃, ±(显示值的0.2% 0.6℃) (热电偶J) 测量范围：-200.0 ～＋750.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 750.0℃, ±(显示值的0.2% 0.6℃) (热电偶R) 测量范围： -0.0 ～＋1600.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； 100.0 ～ 1600.0℃, ±(显示值的0.2% 0.6℃) (热电偶N) 测量范围：-200.0～＋1250.0℃ 分辨率：0.1℃ 测量精度：-200.0～-100.0℃以下, ±(显示值的0.3% 0.8℃)； -100.0 ～ 1250.0℃, ±(显示值的0.2% 0.6℃) *内部基准接点补偿器的精度： 输入端子温度平衡、周围温度25±10℃时，为±1.0℃或以内； 输入端子温度平衡、周围温度25±10℃之外时，为±2.0℃或以内。 |
|---|
USS-51B 应变单元
规格 | 输入通道数 | 10 |
|---|
| 测量対象 | 应变片、应变片式传感器、电位器式传感器 |
|---|
| 电桥电源 | 恒压 DC 2V（常时施加） |
|---|
| 电位器式传感器驱动电源 | 恒压 DC 2V（常时施加） |
|---|
| 应变率 | 2.00固定（通过物理量转换功能可补偿2.00/Ks） |
|---|
| 测量范围、分辨率、精度 (静的 (DC)输入时) | （应变量程L） 测量范围：0～±19000×10-6应变量 应变量分辨率：1×10-6应变量 应变量精度：±0.05%FS （应变量程H） 测量范围：0～±200000×10-6应变量 应变量分辨率：10×10-6应变量 应变量精度：±0.05%FS （电位器式传感器） 测量范围：0～±50% 分辨率：0.01% 应变量精度：±0.1%FS 注） 测量范围显示为初始测量及原始值测量时的情况计量测量时为从原始测量值中减去初始测量值后的数值。 |
|---|
USV-51B 电压单元
规格 | 输入通道数 | 10 |
|---|
| 测量対象 | 直流电压、电压输出型传感器 |
|---|
| 测量范围、分辨率、精度 (静的 (DC)输入时) | 测量范围：0～±20.000V 分辨率：1mV 精度：±0.05%FS 信号源电阻：50Ω或以下 |
|---|
UST-51B 热电偶单元
规格 | 输入通道数 | 10 |
|---|
| 测量対象 | 温度（热电偶） |
|---|
| 测量范围、分辨率、精度 (静的 (DC)输入时) | （K 量程L） 测量范围： -200.0～437.0℃，分辨率： 0.1℃，精度： ±0.8℃ （K 量程H） 测量范围： -200.0～1200.0℃，分辨率： 0.1℃，精度： ±2.8℃ （T） 测量范围： -200.0～350.0℃，分辨率： 0.1℃，精度： ±0.7℃ （E 量程Ｌ） 测量范围： -200.0～260.0℃，分辨率： 0.1℃，精度： ±0.5℃ （E 量程H） 测量范围： -200.0～800.0℃，分辨率： 0.1℃，精度： ±1.7℃ （J 量程Ｌ） 测量范围： 0～330.0℃，分辨率： 0.1℃，精度： ±0.6℃ （J 量程H） 测量范围： 0～750.0℃，分辨率： 0.1℃，精度： ±2.0℃ （R） 测量范围： 0～1600.0℃，分辨率： 0.2℃，精度： ±2.2℃ （N 量程L） 测量范围： -200.0 ～ 低于-100.0℃，分辨率：0.1℃，精度：±（0.4%rdg 1.0℃） 测量范围： -100.0 ～ 530.0℃，分辨率：0.1℃，精度：±（0.3%rdg 0.8℃） （N 量程H） 测量范围： -200.0 ～ 低于-100.0℃，分辨率：0.1℃，精度：±（0.4%rdg 1.2℃） 测量范围： -100.0 ～1250.0℃，分辨率：0.1℃，精度±（0.3%rdg 1.0℃） 输入端子温度平衡时：周围温度 25±10℃ K，T，E，J，R：±0.5℃ N：±1.0℃ 注） 精度不包括内部基准接点精度。基准接点补偿器的内部和外部可相 互切换。热电偶电阻300Ω或以下（K型） |
|---|
| |
共和电业有限公司
