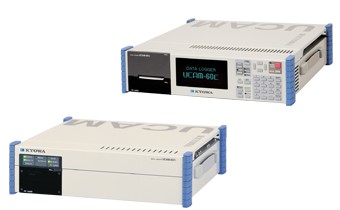

数据记录器UCAM-60CM14,UCAM-65CM14
产品介绍
特点 数据记录器UCAM-60C M14是追求操作简单性并可对应现场使用的多合一测量器。装载了易于操作的键，简单明了的显示，明亮清晰的显示器，即刻确认测量结果的打印机以及现场测量时所必需的功能。 UCAM-65C M14是由电脑控制并在线测量的专用小型数据记录器 构成 【数据记录器（主机）】 UCAM-60C-AC M14（AC电源、带操作键、显示器、打印机） UCAM-60C-DC M14（DC电源、带操作键、显示器、打印机） UCAM-65C-AC M14（AC电源、标配控制软件、电脑控制型） UCAM-65C-AC-0 M14（AC电源、控制软件另售、电脑控制型） UCAM-65C-DC M14（DC电源、标配控制软件、电脑控制型） UCAM-65C-DC-0 M14（DC电源、控制软件另售、电脑控制型） 【专用扫描单元（选购件） 】 USS-61B（TEDS对应） USS-62B（带NDIS4102（7针）接头，TEDS对应）（※1） USS-63B（土木测量用，带雷击保护器，TEDS对应） ※专用扫描单元1台可测量10通道 专用扫描单元的主机可多安装3台 【外部扫描】 使用选购的扫描接口时，可连接本公司生产的下列扫描仪 USB-70B （使用USI-67A） 【扫描接口】 USI-67A USB-70B用 【外部输入输出单元】 UIO-60A 【控制软件】 UCS-60B 产品一览 全部显示 UCAM-60C M14 一体型数据记录器
规格 | 型号名称 | UCAM-60C-AC M14：AC电源，UCS-60B另售，带操作键、显示器、打印机 UCAM-60C-DC M14：DC电源，UCS-60B另售，带操作键、显示器、打印机 |
|---|
| 测量对象 | 应变片、应变片式传感器（可连接TEDS对应品）、 直流电压、直流电流、带测温功能土木传感换器、 电位器式传感器、温度（热电偶-白金测温电阻体） |
|---|
| 可连接的扫描仪 | USS-61B，USS-62B，USS-63B (专用扫描单元，安装在主机上) 单元如果使用选购的扫描接口（USI-67A）， 可以连接本公司的扫描仪USB-70B系列（使用USI-67A） |
|---|
| 输入通道数 | 安装专用扫描单元时，多30 连接外部扫描仪时，多1000 使用专用扫描单元 外部扫描仪时，多1000 |
|---|
| 输入端子 | 焊接、螺丝紧固共用型端子台（带垫圈M3螺钉） NDIS4102（7针）接头（使用扫描单元USS-62B时） |
|---|
| 通道切换元件 | 半导体继电器 |
|---|
| 扫描速度 | 50 ms/通道 （标准模式） 0.28 s/通道 （高分辨率模式） 20 ms/通道 （高速模式） 【扫描单元对应的扫描速度】 专用扫描单元（标准模式）： 电源频率为50 Hz或60Hz时，均为50 ms/通道 专用扫描单元（高分辨率模式）： 电源频率为50 Hz或60Hz时，均为0.28 ms/通道 专用扫描单元（高速模式）： 电源频率为50 Hz或60Hz时，均为20 ms/通道 专用扫描单元（标准模式）： 电源频率为50 Hz时，60 ms/通道 电源频率为60 Hz时，58.4 ms/通道 注1）上述数值是在各种条件下的标准（高）扫描速度 除了上述数值外，还可以做如下设定： 0.28 s/通道，0.5 s/通道，1 s/通道，2 s/通道，5 s/通道，10 s/通道 注2）高分辨率模式及高速模式只能在专用扫描单元设定 高分辨率模式时，可在每一个通道设定 高速模式仅在专用扫描单元上一起设定 注3）反复测量间隔为（测量通道数 × 扫描速度） 数据处理时间（2～20 s） 数据处理时间不定，随测量条件和环境变化 【测量对象对应的扫描速度】 应变（应变片、传感器） 标准模式：50 ms/通道 高分辨率模式：0.28 ms/通道 高速模式：20 ms/通道 电压电流 标准模式：50 ms/通道 高速模式：20 ms/通道 带测温功能的土木传感器 标准模式：50 ms/通道 温度（TC、Pt） 标准模式：50 ms/通道 电位器式传感器 标准模式：50 ms/通道 高速模式：20 ms/通道 注1）高分辨率模式时，仅为全桥法 注2）高速模式仅用于应变片的全桥法、电压、电流、电位器式传感器 |
|---|
| 动作模式 | 实时测量、监视测量、自动测量（时间间隔模式） |
|---|
| 测量功能 | 初始值测量（测量值保存为初始值） 计量值测量（测量值=原始值-初始值） 原始值测量（没有减去初始值） 简单计量值测量（自动零有效） （测量值=原始值-零值） 注）全通道一揽子设定 |
|---|
| 系数运算功能 | 校准系数等的乘法功能、TEDS的校准 测量值的物理量变换、缩放比例以及补正 |
|---|
| 单位 | 59种 |
|---|
| 自动测量功能 | 时间间隔测量 : 按已设定的时间间隔进行测量 触发测量 : 根据相对值（一定变化量）或值的触发开始测量 触发时间间隔测量 : 上述触发测量和时间间隔测量的组合 |
|---|
| 存储功能 | 内置内存，容量：约1.8 GB |
|---|
应变测量(标准模式) | 恒压电桥电源 | 约DC 2 V 或5 V |
|---|
| 恒流电桥电源 | 约5.7 mA （电桥电阻350 Ω时） 约16.7 mA （电桥电阻120 Ω时） |
|---|
| 扫描速度 | 50 ms/通道 |
|---|
| 应变率 | 2.00固定（通过系数运算功能，可补正2.00/Ks） |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 测量范围：0～±50000×10-6应变量 分辨率：1×10-6应变量 精度：±（显示值的0.05％＋1）×10-6应变量 测量范围：±50000～±500000×10-6应变量 分辨率：10×10-6应变量 精度：±（显示值的0.05％＋10）×10-6应变量 注）自动量程功能将自动切换对应测量范围的分别率、精度。 |
|---|
应变测量(高分辨率模式) | 恒压电桥电源 | 约DC 5 V |
|---|
| 恒流电桥电源 | 约16.7 mA（电桥电阻 350 Ω时） |
|---|
| 扫描速度 | 0.28 s/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 应变率 | 2.00固定（通过系数运算功能，可补正2.00/Ks） |
|---|
| 测量范围、分辨率、精度 | 测量范围：0～±20000×10-6应变量 分辨率：0.1×10-6应变量 精度：（显示值的0.05％＋0.3）×10-6应变量 测量范围：±20000～±200000×10-6应变量 分辨率：1×10-6应变量 精度：±（显示值的0.05％＋3）×10-6应变量 注1）仅全桥法适用 注2）恒压电桥电源时，电桥电阻120～1000 Ω 注3）恒流电桥电源时，电桥电阻仅为350 Ω， 测量范围为±15000×10-6应变量， ±150000×10-6应变量 注4）只能在专用扫描单元设定 注5）自动量程功能将自动切换对应测量范围的分别率、精度。 |
|---|
应变测量(高速模式) | 恒压电桥电源 | 约DC 2 V |
|---|
| 恒流电桥电源 | 约5.7 mA（电桥电阻 350 Ω时） 约16.7 mA（电桥电阻120 Ω时） |
|---|
| 扫描速度 | 20 ms/通道 |
|---|
| 应变率 | 2.00固定（通过系数运算功能，可补正2.00/Ks） |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 测量范围：0～±50000×10-6应变量 分解能：1×10-6应变量 精度：±（显示值的0.08％＋3）×10-6应变量 测量范围：±50000～±500000×10-6应变量 分解能：10×10-6应变量 精度：±（显示值的0.08％＋30）×10-6应变量 注1）仅全桥法( 电桥电阻120～1000 Ω) 注2）只能在专用扫描单元设定 注3）自动量程功能将自动切换对应测量范围的分别率、精度。 |
|---|
电压测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 通道模式：V/500 mV 测量范围：0～±50.000 mV 分辨率：1 μV 精度：±(显示值的0.05％ 0.003) mV 输入电阻：10 MΩ或以上 通道模式：V/500 mV 测量范围：±50.00～±500.00 mV 分辨率：10 μV 精度：±(显示值的0.05％ 0.03) mV 输入电阻：10 MΩ或以上 通道模式：V/50 V 测量范围：0～±5.0000 V 分辨率：100 μV 精度：±(显示值的0.05％ 0.0002) V 输入电阻：1 MΩ或以上 通道模式：V/50 V 测量范围：±5.000～±50.000 V 分辨率：1 mV 精度：±(显示值的0.05％ 0.002) V 输入电阻：1 MΩ或以上 注）自动量程功能将自动切换对应测量范围的分别率、精度。 |
|---|
电压测量(高速模式) | 扫描速度 | 20 ms/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 通道模式：V/500 mV 测量范围：0～±50.000 mV 分辨率：1 μV 精度：±(显示值的0.08％ 0.006) mV 输入电阻：10 MΩ或以上 通道模式：V/500 mV 测量范围：±50.00～±500.00 mV 分辨率：10 μV 精度：±(显示值的0.08 0.06) mV 输入电阻：10 MΩ或以上 通道模式：V/50 V 测量范围：0～±5.0000 V 分辨率：100 μV 精度：±(显示值的0.08％ 0.0006) V 输入电阻：1 MΩ或以上 通道模式：V/50 V 测量范围：±5.000～±50.000 V 分辨率：1 mV 精度：±(显示值的0.08％ 0.006) V 输入电阻：1 MΩ或以上 注1）自动量程功能将自动切换对应测量范围的分别率、精度。 注2）只能在专用扫描单元设定。 |
|---|
电流测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 通道模式：I/50 mA 测量范围：0～±50.00 mA 分辨率：10 μA 精度：±（显示值的0.05％＋0.01）mA 注1）需要外部分流电阻器250 Ω（高精度） 注2）精度中不含外部分流电阻器的电阻值误差。 |
|---|
电流测量(高速模式) | 扫描速度 | 20 ms/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 通道模式：I/50 mA 测量范围：0～±50.00 mA 分辨率：10 μA 精度：±（显示值的0.08％＋0.01）mA 注1）只能在专用扫描单元设定 注2）需要外部分流电阻器250 Ω（高精度） 注3）精度中不含外部分流电阻器的电阻值误差。 |
|---|
热电偶温度测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 测量范围、分辨率、精度 | 【种类：K】 测量范围：−200.0～1230.0℃ 分辨率：0.1℃ 精度：±0.7℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 【种类：T】 测量范围：−200.0～400.0℃ 分辨率：0.1℃ 精度：±0.7℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 【种类：E】 测量范围：−200.0～660.0℃ 分辨率：0.1℃ 精度：±0.5℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 【种类J】 测量范围：−200.0～870.0℃ 分辨率：0.1℃ 精度：±0.6℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 【种类：R】 测量范围：0～1760.0℃ 分辨率：0.1℃ 精度：±2.2℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 注1）精度不含内部基准接点的精度 注2）基准接点补偿器可以内部、外部切换 注3）热电偶电阻为1 kΩ 或以下 |
|---|
带测温功能土木传感器的温度测量 | 扫描速度 | 50 ms/通道 |
|---|
| 测量范围、分辨率、精度 | 测量范围：−50.0～200.0℃ 分辨率：0.1℃ 精度：±0.5℃ 注1）单通道可以同时测量对象的物理量和温度 注2）应变测量时，请看应变测量规格项目 |
|---|
铂热电阻温度测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 测量范围、分辨率、精度 | 【种类：Pt100】 测量范围：−200.0～660.0℃ 分辨率：0.1℃ 精度：±0.3℃ 【种类：JPt100】 测量范围：−200.0～510.0℃ 分辨率：0.1℃ 精度：±0.3℃ 注）接线方式为3 线式 |
|---|
电位器式传感器测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 传感器电源 | 约DC 2 V |
|---|
| 电位器电阻 | 1 kΩ～10 kΩ |
|---|
| 测量范围、分辨率、精度 | 通道模式：POT. 测量范围：0～±50.00％ 分辨率：0.01％ 精度：±0.1％FS |
|---|
电位器式传感器测量(高速模式) | 扫描速度 | 20 ms/通道 |
|---|
| 传感器电源 | 约DC 2 V |
|---|
| 电位器电阻 | 1 kΩ～10 kΩ |
|---|
| 测量范围、分辨率、精度 | 通道模式：POT. 测量范围：0～±50.00％ 分辨率：0.01％ 精度：±0.1％FS 注）只能在专用扫描单元设定 |
|---|
| 内置时钟 | 内置实时时钟（备份电池） |
|---|
| 显示 | 荧光显示管（VFD）显示器 128×64点 |
|---|
| 打印机 | 打印方式 : 热感式 打印纸宽度 : 58 mm（24位数） 打印速度 : 60 mm/秒 |
|---|
| 接口 | RS-232C LAN（10BASE-T, 100BASE-TX） USB2.0（通过U盘来回收内存的收录数据） 注1）不能直接用U盘保存数据 注2）U盘容量:大为32 GB 文件格式:FAT32 注3）推荐U盘:GH-UFI-XSD2G (厂家:GREEN HOUSE) |
|---|
| 文件转换功能 | 把保存的2进制格式文件转换为CSV格式 |
|---|
| 自行诊断功能 | 显示器和打印 电桥电源、输入断线、 输入输出电阻、绝缘电阻、模式判定检查 |
|---|
| TEDS对应 | 接口 可对应 IEEE1451.4 Mixed mode Transducer Interface Class2 适合传感器 根据IEEE template No.33基准的带有信息的传感器，电缆长30 m或以下 注）使用专用扫描单元USS-61B/62B/63B时 |
|---|
| 使用温湿度范围 | 温度：0～50℃ 湿度：20%～85%（无结露现象） |
|---|
| 保存温度范围 | -20～60℃ |
|---|
| 维修设定功能 | 测量电路的ACOM可以切换为浮动或连接GND |
|---|
| 电源 | AC 100～240 V（AC电源专用机） DC 10～16 V（DC电源专用机） ※ DC电源专用机有功率控制功能 |
|---|
| 消耗功率 | AC 100 V：0.5 A或以下（安装3台专用扫描单元时） DC 12 V：4 A或以下（安装3台专用扫描单元时） |
|---|
| 外形尺寸 | 360（W）×88（H）×400（D）mm（不含凸起部分） |
|---|
| 重量 | 约6.3 kg（不含扫描单元） 约9.6 kg（安装3台扫描单元USS-62B时） |
|---|
| 标配件 | AC电源电缆P-18（带2针的转换插头CM-52）（AC电源专用机） DC电源电缆P-76（DC电源专用机） 记录用纸UCAM-60A-RP（1卷） 螺丝刀 保险丝 CD-R（操作说明书） |
|---|
| 选购件 | 记录用纸UCAM-60A-RP（1箱10卷） |
|---|
UCAM-65C_M14 电脑控制型数据记录器
规格 | 型号名称 | UCAM-65C-AC：AC电源，带UCS-60B，电脑控制型，无操作键、显示器、打印机 UCAM-65C-AC-0：AC電源，UCS-60B另售，电脑控制型，无操作键、显示器、打印机 UCAM-65C-DC：DC电源，带UCS-60B，电脑控制型，无操作键、显示器、打印机 UCAM-65C-DC-0：DC電源，UCS-60B另售，电脑控制型，无操作键、显示器、打印机 |
|---|
| 测量对象 | 应变片、应变片式传感器（可连接TEDS对应品）、 直流电压、直流电流、带测温功能土木传感换器、 电位器式传感器、温度（热电偶-白金测温电阻体） |
|---|
| 可连接的扫描仪 | USS-61B，USS-62B，USS-63B (专用扫描单元，安装在主机上) 单元如果使用选购的扫描接口（USI-67A）， 可以连接本公司的扫描仪USB-70B系列（使用USI-67A） |
|---|
| 输入通道数 | 安装专用扫描单元时 多30 连接外部扫描仪时 多1000 专用扫描单元＋外部扫描仪 大1000 |
|---|
| 输入端子 | 焊接、螺丝紧固共用型端子台（带垫圈M3螺钉） NDIS4102（7针）接头（使用扫描单元USS-62B时） |
|---|
| 通道切换元件 | 半导体继电器 |
|---|
| 扫描速度 | 50 ms/通道 （标准模式） 0.28 s/通道 （高分辨率模式） 20 ms/通道 （高速模式） 【扫描单元对应的扫描速度】 专用扫描单元（标准模式）： 电源频率为50 Hz或60Hz时，均为50 ms/通道 专用扫描单元（高分辨率模式）： 电源频率为50 Hz或60Hz时，均为0.28 ms/通道 专用扫描单元（高速模式）： 电源频率为50 Hz或60Hz时，均为20 ms/通道 USB-70B（仅标准模式）： 电源频率为50 Hz时，60 ms/通道 电源频率为60 Hz时，58.4 ms/通道 注1）上述数值是在各种条件下的标准（高）扫描速度 除了上述数值外，还可以做如下设定： 0.28 s/通道，0.5 s/通道，1 s/通道，2 s/通道，5 s/通道，10 s/通道 注2）高分辨率模式及高速模式只能在专用扫描单元设定 高分辨率模式时，可在每一个通道设定 高速模式仅在专用扫描单元上一起设定 注3）反复测量间隔为（测量通道数 × 扫描速度） 数据处理时间（2～20 s） 数据处理时间不定，随测量条件和环境变化 【测量对象对应的扫描速度】 应变（应变片、传感器） 标准模式：50 ms/通道 高分辨率模式：0.28 ms/通道 高速模式：20 ms/通道 电压、电流 标准模式：50 ms/通道 高速模式：20 ms/通道 带测温功能的土木传感器 标准模式：50 ms/通道 温度（TC、Pt） 标准模式：50 ms/通道 电位器式传感器 标准模式：50 ms/通道 高速模式：20 ms/通道 注1）高分辨率模式时，仅为全桥法 注2）高速模式仅用于应变片的全桥法、电压、电流、电位器式传感器 |
|---|
| 动作模式 | 实时测量、显示测量、自动测量（时间间隔模式） |
|---|
| 测量功能 | 初始值测量（测量值保存为初始值） 计量值测量（测量值=原始值-初始值） 原始值测量（没有减去初始值） 简单计量值测量（自动零有效） （测量值=原始值-零值） （注）全通道一揽子设定 |
|---|
| 系数运算功能 | 校准系数等的乘法功能、TEDS的校准 测量值的物理量变换、缩放比例以及补正 |
|---|
| 单位 | 59种 |
|---|
| 自动测量功能 | 时间间隔测量 : 按已设定的时间间隔进行测量 触发测量 : 根据相对值（一定变化量）或值的触发开始测量 触发时间间隔测量 : 上述触发测量和时间间隔测量的组合 |
|---|
| 存储功能 | 内置内存，容量：约1.8 GB |
|---|
应变测量(标准模式) | 恒压电桥电源 | 约DC 2 V或5 V |
|---|
| 恒流电桥电源 | 约5.7 mA （电桥电阻350 Ω时） 约16.7 mA （电桥电阻120 Ω时） |
|---|
| 扫描速度 | 50 ms/通道 |
|---|
| 应变率 | 2.00固定（通过系数运算功能，可补正2.00/Ks） |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 测量范围：0～±50000×10-6应变量 分辨率：1×10-6应变量 精度：±（显示值的0.05％＋1）×10-6应变量 测量范围：±50000～±500000×10-6应变量 分辨率：10×10-6应变量 精度：±（显示值的0.05％＋10）×10-6应变量 注）自动量程功能将自动切换对应测量范围的分别率、精度。 |
|---|
应变测量(高分辨率模式) | 恒压电桥电源 | 约DC 5 V |
|---|
| 恒流电桥电源 | 约16.7 mA(电桥电阻 350 Ω时) |
|---|
| 扫描速度 | 0.28 s/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 应变率 | 2.00固定（通过系数运算功能，可补正2.00/Ks） |
|---|
| 测量范围、分辨率、精度 | 测量范围：0～±20000×10-6应变量 分辨率：0.1×10-6应变量 精度：（显示值的0.05％＋0.3）×10-6应变量 测量范围：±20000～±200000×10-6应变量 分辨率：1×10-6应变量 精度：±（显示值的0.05％＋3）×10-6应变量 注1）仅全桥法适用 注2）恒压电桥电源时，电桥电阻120～1000 Ω 注3）恒流电桥电源时，电桥电阻仅为350 Ω， 测量范围为±15000×10-6应变量， ±150000×10-6应变量 注4）只能在专用扫描单元设定 注5）自动量程功能将自动切换对应测量范围的分别率、精度。 |
|---|
应变测量(高速模式) | 恒压电桥电源 | 约DC 2 V |
|---|
| 恒流电桥电源 | 约5.7 mA（电桥电阻 350 Ω时） 约16.7 mA（电桥电阻120 Ω时） |
|---|
| 扫描速度 | 20 ms/通道 |
|---|
| 应变率 | 2.00固定（通过系数运算功能，可补正2.00/Ks） |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 测量范围：0～±50000×10-6应变量 分解能：1×10-6应变量 精度：±（显示值的0.08％＋3）×10-6应变量 测量范围：±50000～±500000×10-6应变量 分解能：10×10-6应变量 精度：±（显示值的0.08％＋30）×10-6应变量 注1）仅全桥法( 电桥电阻120～1000 Ω) 注2）只能在专用扫描单元设定 注3）自动量程功能将自动切换对应测量范围的分别率、精度。 |
|---|
电压测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 通道模式：V/500 mV 测量范围：0～±50.000 mV 分辨率：1 μV 精度：±(显示值的0.05％ 0.003) mV 输入电阻：10 MΩ或以上 通道模式：V/500 mV 测量范围：±50.00～±500.00 mV 分辨率：10 μV 精度：±(显示值的0.05％ 0.03) mV 输入电阻：10 MΩ或以上 通道模式：V/50 V 测量范围：0～±5.0000 V 分辨率：100 μV 精度：±(显示值的0.05％ 0.0002) V 输入电阻：1 MΩ或以上 通道模式：V/50 V 测量范围：±5.000～±50.000 V 分辨率：1 mV 精度：±(显示值的0.05％ 0.002) V 输入电阻：1 MΩ或以上 注）自动量程功能将自动切换对应测量范围的分别率、精度。 |
|---|
电压测量(高速模式) | 扫描速度 | 20 ms/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 通道模式：V/500 mV 测量范围：0～±50.000 mV 分辨率：1 μV 精度：±(显示值的0.08％ 0.006) mV 输入电阻：10 MΩ或以上 通道模式：V/500 mV 测量范围：±50.00～±500.00 mV 分辨率：10 μV 精度：±(显示值的0.08 0.06) mV 输入电阻：10 MΩ或以上 通道模式：V/50 V 测量范围：0～±5.0000 V 分辨率：100 μV 精度：±(显示值的0.08％ 0.0006) V 输入电阻：1 MΩ或以上 通道模式：V/50 V 测量范围：±5.000～±50.000 V 分辨率：1 mV 精度：±(显示值的0.08％ 0.006) V 输入电阻：1 MΩ或以上 注1）自动量程功能将自动切换对应测量范围的分别率、精度。 注2）只能在专用扫描单元设定。 |
|---|
电流测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 通道模式：I/50 mA 测量范围：0～±50.00 mA 分辨率：10 μA 精度：±（显示值的0.05％＋0.01）mA 注1）需要外部分流电阻器250 Ω（高精度） 注2）精度中不含外部分流电阻器的电阻值误差。 |
|---|
电流测量(高速模式) | 扫描速度 | 20 ms/通道 |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 测量范围、分辨率、精度 | 通道模式：I/50 mA 测量范围：0～±50.00 mA 分辨率：10 μA 精度：±（显示值的0.08％＋0.01）mA 注1）只能在专用扫描单元设定 注2）需要外部分流电阻器250 Ω（高精度） 注3）精度中不含外部分流电阻器的电阻值误差。 |
|---|
热电偶温度测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 测量范围、分辨率、精度 | 【种类：K】 测量范围：−200.0～1230.0℃ 分辨率：0.1℃ 精度：±0.7℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 【种类：T】 测量范围：−200.0～400.0℃ 分辨率：0.1℃ 精度：±0.7℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 【种类：E】 测量范围：−200.0～660.0℃ 分辨率：0.1℃ 精度：±0.5℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 【种类J】 测量范围：−200.0～870.0℃ 分辨率：0.1℃ 精度：±0.6℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 【种类：R】 测量范围：0～1760.0℃ 分辨率：0.1℃ 精度：±2.2℃ 内部基准接点补偿器精度：±0.5℃ （输入端子温度平衡时）（周围温度范围0～50℃） 注1）精度不含内部基准接点的精度 注2）基准接点补偿器可以内部、外部切换 注3）热电偶电阻为1 kΩ或以下 |
|---|
带测温功能土木传感器的温度测量 | 扫描速度 | 50 ms/通道 |
|---|
| 测量范围、分辨率、精度 | 测量范围：−50.0～200.0℃ 分辨率：0.1℃ 精度：±0.5℃ 注1）单通道可以同时测量对象的物理量和温度 注2）应变测量时，请看应变测量规格项目 |
|---|
铂热电阻温度测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 测量范围、分辨率、精度 | 【种类：Pt100】 测量范围：−200.0～660.0℃ 分辨率：0.1℃ 精度：±0.3℃ 【种类：JPt100】 测量范围：−200.0～510.0℃ 分辨率：0.1℃ 精度：±0.3℃ 注）接线方式为3 线式 |
|---|
电位器式传感器测量(标准模式) | 扫描速度 | 50 ms/通道 |
|---|
| 传感器电源 | 约DC 2 V |
|---|
| 初始值记忆范围 | 与测量范围相同 |
|---|
| 电位器电阻 | 1 kΩ～10 kΩ |
|---|
| 测量范围、分辨率、精度 | 通道模式：POT. 测量范围：0～±50.00％ 分辨率：0.01％ 精度：±0.1％FS |
|---|
电位器式传感器测量(高速模式) | 扫描速度 | 20 ms/通道 |
|---|
| 传感器电源 | 约DC 2 V |
|---|
| 电位器电阻 | 1 kΩ～10 kΩ |
|---|
| 测量范围、分辨率、精度 | 通道模式：POT. 测量范围：0～±50.00％ 分辨率：0.01％ 精度：±0.1％FS 注）只能在专用扫描单元设定 |
|---|
| 内置时钟 | 内置实时时钟（备份电池） |
|---|
| 接口 | RS-232C LAN（10BASE-T, 100BASE-TX） USB2.0（通过U盘来回收内存的收录数据） 注1）不能直接用U盘保存数据 注2）U盘容量:大为32 GB 文件格式:FAT32 注3）推荐U盘:GH-UFI-XSD2G (厂家:GREEN HOUSE) |
|---|
| 自行诊断功能 | 电桥电源、输入断线、输入输出电阻、绝缘电阻、模式判定检查 |
|---|
| TEDS对应 | 接口 可对应 IEEE1451.4 Mixed mode Transducer Interface Class2 适合传感器 根据IEEE template No.33基准的带有信息的传感器，电缆长30 m或以下 注）使用专用扫描单元USS-61B/62B/63B时 |
|---|
| 使用温湿度范围 | 温度：0～50℃ 湿度： 20%～85%（无结露现象） |
|---|
| 保存温度范围 | -20～60℃ |
|---|
| 维修设定功能 | 测量电路的ACOM可以切换为浮动或连接GND |
|---|
| 电源 | AC 100～240 V （AC电源专用机） DC 10～16 V （DC电源专用机） ※ DC电源专用机有功率控制功能 |
|---|
| 消耗功率 | AC 100 V ：0.5 A或以下 （安装3台专用扫描单元时） DC 12 V ：4 A或以下 （安装3台专用扫描单元时） |
|---|
| 外形尺寸 | 327（W）×88（H）×365（D）mm（不含凸起部分） |
|---|
| 重量 | 约5.0 kg（不含扫描单元） 约8.3 kg（安装3台扫描单元USS-62B时） |
|---|
| 标配件 | AC电源电缆P-18（带2针的转换插头CM-52）（AC电源专用机） DC电源电缆P-76（DC电源专用机） 螺丝刀 保险丝 CD-R（操作说明书） CD-R（控制软件UCS-60B） |
|---|
USS-61B 专用扫描单元（TEDS对应）
规格 | 种类 | TEDS対応 |
|---|
| 输入通道数 | 10/单元 |
|---|
| 切换元素 | 半导体继电器 |
|---|
| 输入端子 | 焊接、螺丝紧固共用型端子台 直插式端子台（JT-1A）（选购件） |
|---|
| 使用温湿度范围 | 0～50℃，20％～85％（无结露现象） |
|---|
| 外形尺寸 | 320（W）×28（H）×80（D）mm（不含凸起部分） |
|---|
| 重量 | 约800g（含端子盖板） |
|---|
规格 | 种类 | 带NDIS4102（7针）接头，TEDS对应 |
|---|
| 输入通道数 | 10/单元 |
|---|
| 切换元素 | 半导体继电器 |
|---|
| 输入端子 | 焊接、螺丝紧固共用型端子台 NDIS4102（7针）接头 直插式端子台（JT-1A）（选购件） |
|---|
| 使用温湿度范围 | 0～50℃，20％～85％（无结露现象） |
|---|
| 外形尺寸 | 320（W）×28（H）×80（D）mm（不含凸起部分） |
|---|
| 重量 | 约1kg（含端子盖板） |
|---|
| 标配件 | USS-62B的NDIS4102 (7针) 接头用盖（已安装到接头） 端子盖板 通道贴纸 |
|---|
规格 | 种类 | 土木测量用，TEDS对应，带雷击保护器 |
|---|
| 输入通道数 | 10/单元 |
|---|
| 切换元素 | 半导体继电器 |
|---|
| 输入端子 | 焊接、螺丝紧固共用型端子台 直插式端子台（JT-1A）（选购件） |
|---|
| 雷击保护器 | 仅USS-63B内置 |
|---|
| 使用温湿度范围 | 0～50℃，20％～85％（无结露现象） |
|---|
| 外形尺寸 | 320（W）×28（H）×80（D）mm（不含凸起部分） |
|---|
| 重量 | 约900g（含端子盖板） |
|---|
USB-70B-10 外部扫描（一般用）
规格 | 测量对象 | 应变片 应变片式传感器 直流电压 0～±50V 直流电流 0～±50mA 热电偶 K, T, E, J, N, B, S, R |
|---|
| 测量点数 | 50 |
|---|
| 连接记录器 | UCAM-60C M14, UCAM-65C M14 *需要选购的扫描器接口USI-67A |
|---|
| 连接台数 | 20为止 *19为止（如果使用内置30点时） |
|---|
| 输入端子 | 焊接、螺钉固定两用型（带垫圈M3螺钉） |
|---|
| 切换元件 | 半导体继电器 |
|---|
| 测量点模式 | 每点由记录器来设定 |
|---|
| 测量点号码 | 通过数字开关来设定每10点的上位两位数 |
|---|
| 电源 | 由记录器供电 延长电缆或者连接4台或更多时，需要选购的AC电源单元UPS-70B |
|---|
| 外形尺寸 | 302（W）x107（H）×500（D）mm（不含凸起部分） |
|---|
| 重量 | 约9.0kg |
|---|
| 选购件 | 内置AC电源单元UPS-70B AC 100～240V（AC 100～127V和220～240V自动切换） |
|---|
规格 | 测量对象 | 应变片 应变片式传感器 直流电压 0～±50V 直流电流 0～±50mA 热电偶 K, T, E, J, N, B, S, R |
|---|
| 测量点数 | 50 |
|---|
| 连接记录器 | UCAM-60C M14, UCAM-65C M14 *需要选购的扫描器接口USI-67A |
|---|
| 连接台数 | 20为止 *19为止（如果使用内置30点时） |
|---|
| 输入端子 | 焊接、螺钉固定两用型（带垫圈M3螺钉） NDIS4102（7针）接头（USB-70B-20） 插孔接头 PRC90-231BR10-7F 配对插头PRC03-12A10-7M10.5 |
|---|
| 切换元件 | 半导体继电器 |
|---|
| 测量点模式 | 每点由记录器来设定 |
|---|
| 测量点号码 | 通过数字开关来设定每10点的上位两位数 |
|---|
| 电源 | 由记录器供电 延长电缆或者连接4台或更多时，需要选购的AC电源单元UPS-70B |
|---|
| 外形尺寸 | 302（W）x107（H）×500（D）mm（不含凸起部分） |
|---|
| 重量 | 约9.0kg |
|---|
| 选购件 | 内置AC电源单元UPS-70B AC 100～240V（AC 100～127V和220～240V自动切换） |
|---|
USB-70B-30 外部扫描仪（土木用）
规格 | 测量对象 | 应变片 应变片式传感器 直流电压 0～±50V 直流电流 0～±50mA 热电偶 K, T, E, J, N, B, S, R 白金测温电阻体 Pt100, JPt100 带测温功能的土木传感器 |
|---|
| 测量点数 | 50 |
|---|
| 连接记录器 | UCAM-60C M14, UCAM-65C M14 *需要选购的扫描器接口USI-67A |
|---|
| 连接台数 | 20为止 *19为止（如果使用内置30点时） |
|---|
| 输入端子 | 焊接、螺钉固定两用型（带垫圈M3螺钉） 内置避雷器 |
|---|
| 切换元件 | 半导体继电器 |
|---|
| 测量点模式 | 每点由记录器来设定 |
|---|
| 测量点号码 | 通过数字开关来设定每10点的上位两位数 |
|---|
| 电源 | 由记录器供电 延长电缆或者连接4台或更多时，需要选购的AC电源单元UPS-70B |
|---|
| 外形尺寸 | 302（W）x107（H）×500（D）mm（不含凸起部分） |
|---|
| 重量 | 约9.0kg |
|---|
| 选购件 | 内置AC电源单元UPS-70B AC 100～240V（AC 100～127V和220～240V自动切换） |
|---|
UIO-60A 外部输入输出单元
规格 输出 输入 | 开始信号 | 1通道 |
|---|
| 停止信号 | 1通道 |
|---|
| 复位信号 | 1通道 |
|---|
| 雨量信号 | 1通道 |
|---|
| 使用温度范围 | 0〜50℃，20〜85%（无结露现象） |
|---|
| 外形尺寸 | 90（W）×50（H）×180（D）mm（不含凸起部分） |
|---|
| 重量 | 约140g |
|---|

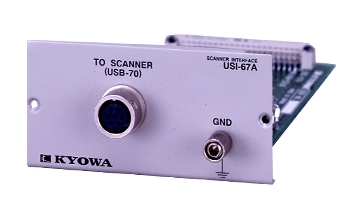

USI-67A 扫描仪接口
规格 | 连接扫描仪 | USB-70B |
|---|
| 连接台数 | 多20 |
|---|
| 电缆长度 | 长1km (在USB-70B里边安装好UPS-70B时) |
|---|
| 使用温湿度范围 | 0～50℃，20％～85％（无结露现象） |
|---|
| 外形尺寸 | 99（W）×50（H）×163（D）mm（不含凸起部分） |
|---|
| 重量 | 约170g |
|---|
| |
共和电业有限公司
