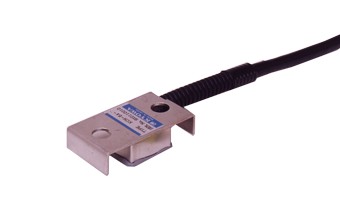

带保护壳箔式应变片KCH
产品介绍
主要特性 | 材料电阻元件 | Cu-Ni系合金箔 |
|---|
| 材料基底 | 聚酰胺 |
|---|
| 使用主要适用粘合剂硬化后的使用温度范围（℃） | 保护壳部 ： 双头螺栓的 应变片部 EP-340，CC-33A ： -40～100℃ |
|---|
| 和主要的导线组合时的温度（℃） | 特殊软质乙烯线 ： -40～100℃ |
|---|
| 自动补偿温度范围（℃） | － |
|---|
| 适用线膨胀系数×10－6/℃ | － |
|---|
| 室温下应变片界限（约％） | 1 |
|---|
| 室温下疲劳寿命（次数） | 1.2×106 （±1000×10-6应变） |
|---|
外形尺寸图
产品一览 全部显示 KCH350Ω电桥（弯曲用）
| 型号名称 | 尺寸（mm） |
|---|
| 应变片(敏感栅) | 基底 |
|---|
| 长度 | 宽度 | 长度 | 宽度 |
|---|
| KCH-5A-B | 2 | | | |
|---|
| KCH-5A-BJ | 2 | | | |
|---|
KCH350Ω（剪切用）
| 型号名称 | 尺寸（mm） |
|---|
| 应变片(敏感栅) | 基底 |
|---|
| 长度 | 宽度 | 长度 | 宽度 |
|---|
| KCH-5A-S | 2 | | | |
|---|
| KCH-5A-SJ | 2 | | | |
|---|
KCH 350Ω单轴
| 型号名称 | 尺寸（mm） |
|---|
| 应变片(敏感栅) | 基底 |
|---|
| 长度 | 宽度 | 长度 | 宽度 |
|---|
| KCH-5A-1 | 5 | | | |
|---|
KCH 350Ω2轴重叠配置
| 型号名称 | 尺寸（mm） |
|---|
| 应变片(敏感栅) | 基底 |
|---|
| 长度 | 宽度 | 长度 | 宽度 |
|---|
| KCH-5A-2 | 5 | | | |
|---|
KCH 350Ω3轴重叠配置
| 型号名称 | 尺寸（mm） |
|---|
| 应变片(敏感栅) | 基底 |
|---|
| 长度 | 宽度 | 长度 | 宽度 |
|---|
| KCH-5A-3 | 5 | | | |
|---|
| |
共和电业有限公司
