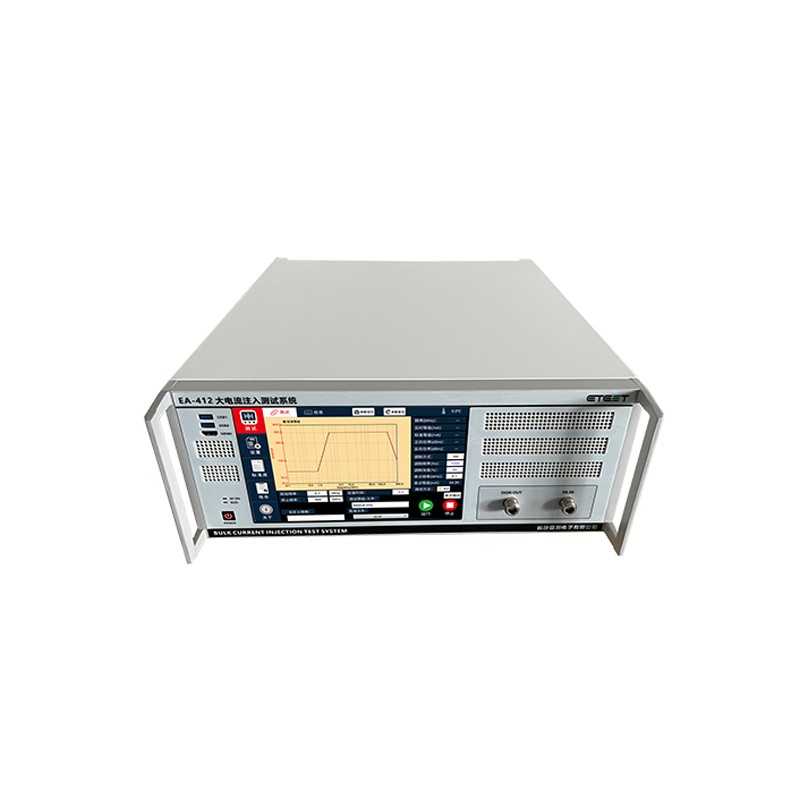

EA-412 BCI大电流注入系统符合ISO11452-4标准，有着非常高效的注入效率，满足汽车电子电流注入的需求,设备上配置大屏，屏蔽室内外均可操作。
产品特点
集成式设计，内置信号发生器、功率放大器、功率计、定向耦合器、6dB衰减器
系统频率范围：100kHz～400MHz
内置额定功率120W或200W放大器，支持开环法、闭环法
可选配支持three-way catalyst（TWC法）测试
支持AM幅度调制，调制深度1～99%，调制频率1Hz～10KHz
整个系统校准时间小于60s
自动校准、自动测试
设备支持触控投屏，屏蔽室内外均可操控
自动储存测试报告，报告格式可自由编辑，数据可溯源
同时支持上位机软件控制
应用领域
汽车零部件、汽车整车
符合标准
ISO11452-4、GB/T33014.4、GB/T17619、SAE J1113-4
技术参数
信号源 |
频率范围 | 1kHz～400MHz |
分辨率 | 1KHz |
输出电平 | -46dB～+28dB |
分辨率 | 0.1dBm |
设定时间 | 1ms |
非调制信号 | 连续波 |
调制模式 | 幅度调制 |
调制频率 | 1Hz～10kHz |
调制深度 | 1%～99%可调 |
分辨率 | 1Hz |
电压驻波比（VSWR) | 1:1.2 |
连接器 | N型 |
功率放大器 |
频率输入范围 | 100kHz～400MHz |
额定功率 | 100W、150W、200W或定制 |
输入输出阻抗 | 50Ω |
谐波 | ＜15dBc |
谐波失真 | <-10dBc |
功率计 |
频率范围 | 9kHz～400MHz |
测量范围 | -50dBm～+10dBm |
测量精度 | ±0.5dB |
底噪声 | 大于测量范围以下6dB |
连接器 | N型 |
定向耦合器 |
耦合度 | 60dB |
最大输入功率 | 250W |
频率范围 | 100kHz～400MHz |
系统输出参数 |
频率范围 | 100kHz～400MHz |
注入电流 | 开环法最大注入电流300mA～800mA，闭环法最大注入电流200mA～320mA(根据功率放大器功率决定) |
输出阻抗 | 50Ω |
通用参数 |
输出接口 | N型 |
操作系统 | Android |
屏幕 | 1280×800LCD彩色液晶触摸显示，支持10点触控 |
语言 | 中文、英文切换 |
其他接口 | HDMI、RS485、USB、N型母头 |
使用环境 | 温度：10℃～40℃，湿度：30%～70% |
设备供电 | AC：100～250V@50Hz/60Hz |
外形尺寸 | 4U/19"标准机箱 |
重量 | 26kg |
