应用于汽车电子电气性能试验

输出电压

-40V～+40V四象限双极性

输出电流

10A、30A、50A、100A、200A（根据用户需求）

瞬态电流

约为持续电流10倍，持续时间20ms～200ms（根据电容容量），超限自动限流。

过流或者短路保护

支持

输出电压精度

＜±0.1V（满负载情况下全量程）

源阻抗（Ri）

0mΩ～100mΩ（可调）

源阻抗精度

＜±5%

输出电压频率

DC-200kHz

无畸变的交流电压幅值

100KHz时最大20Vpp 200KHz时最大10Vpp

输出频率精度

＜±1%

频率输出方式

固定、线性、对数

波形上升下降沿时间

＜3µs（0-36V）

电压变化率

约12V/µs

纹波噪声

＜0.1Vp-p

最大输出功率

400W～8000W（根据用户需求）

任意波形发生器

内置

组合波行编辑

支持直流、正弦波、方波、三角波、指数波、正弦扫频、方波扫频、三角波扫频

组合波可编辑步数

最大128步

组合波最小可编辑时间

5µs

自由波编辑方式

Excel、PC端上位机软件、屏界面

自由波可编辑点数

≤16000000

自由波可编辑点与点最小间隔时间

最小0.1µs

自由波编辑软件

标配

自由波格式

Excel、CSV

示波器数据导入

支持

示波器示波器数据格式

CSV

可导入波形容量

最大16M

带宽

200kHz

过热保护

支持

二次开发

支持信号触发

接口

HDMI、USB、RS485

接口功能

支持高清投屏、支持鼠标、键盘操控、其他

使用环境

温度：10℃～40℃，湿度：30%～70%

工作电源

AC：110～250V@50Hz/60Hz

外形尺寸

4U/19"标准机箱，电源容量大于50A尺寸不同

重量

约19kg（50A）

设备名称

型号

电源容量

尺寸大小

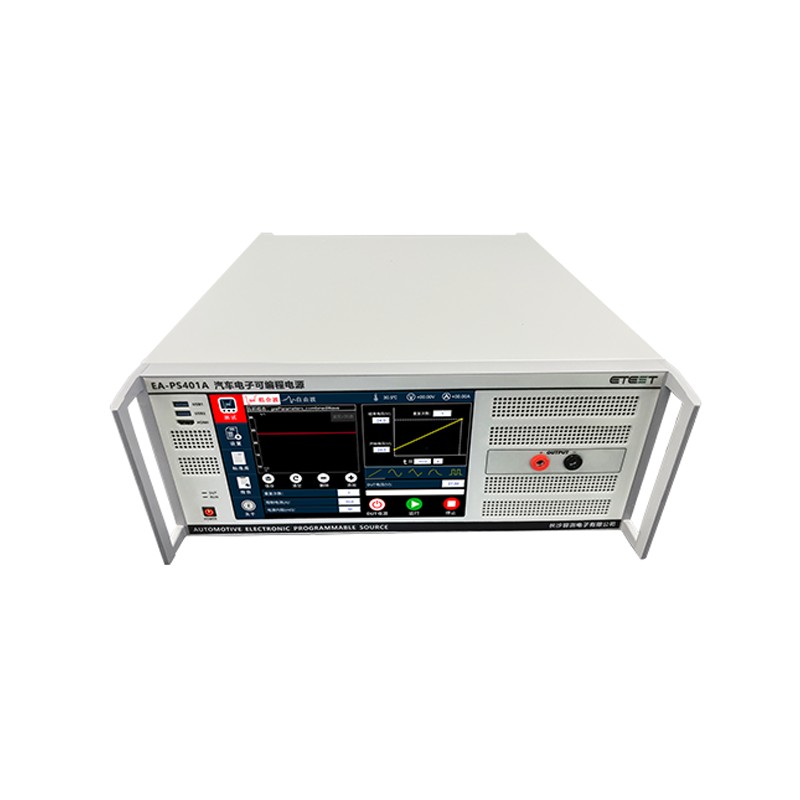

汽车电子可编程电源

EA-PS401A

±40V/10A

4U/19"标准机箱

汽车电子可编程电源

EA-PS403A

±40V/30A

4U/19"标准机箱

汽车电子可编程电源

EA-PS405A

±40V/50A

4U/19"标准机箱

汽车电子可编程电源

EA-PS410A

±40V/100A

4U/19"×2标准机箱

汽车电子可编程电源

EA-PS420A

±40V/200A

22U标准机柜
